Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Ισχύστε για: | Γραμμή παραγωγής SMT | Μέγεθος PCB: | 80*50 χιλ. -1500*350 χιλ. |
---|---|---|---|
Γωνία ελαστικών μάκτρων: | 60°/55°/45° | Μέθοδος ελέγχου: | Έλεγχος PC |
Βάρος μηχανών: | Περ.: 1800Kg | όνομα: | Εκτυπωτής διάτρητων |
Υψηλό φως: | Επιλογή SMT και μηχανή θέσεων,smt επιλέξτε και τοποθετήστε τον εξοπλισμό |

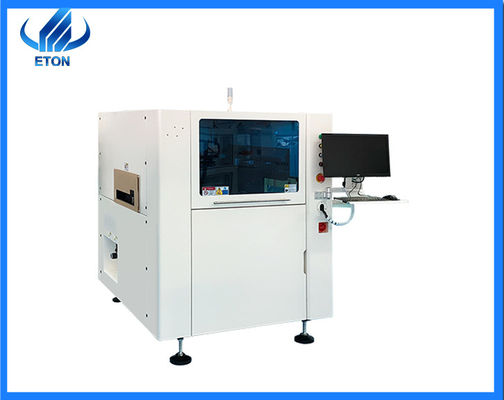

Et-F1500 αυτόματος εκτυπωτής διάτρητων
Η κόλλα ύλης συγκολλήσεως είναι τυπωμένη στα μαξιλάρια των συστατικών στο υπόστρωμα. Εντούτοις, η επιφάνεια της συσκευής είναι όλο και περισσότερο λεπτότερη και λεπτότερη, έτσι το σχέδιο του υποστρώματος κυκλωμάτων είναι αντίστοιχα λεπτό και μικρό. Επομένως, η τυπώνοντας κόλλα ύλης συγκολλήσεως πρέπει επίσης πολύ να βελτιώσει την ακρίβεια και την απόδοσή της. Οι περισσότεροι ηλεκτρονικοί κατασκευαστές προϊόντων στην αγορά μεταπηδούν στους αυτόματους ή πλήρως αυτόματους εκτυπωτές κολλών ύλης συγκολλήσεως για να παραγάγουν τα προϊόντα SMT.
Et-F1500 είναι αυτόματος εκτυπωτής διάτρητων
Et-F1500 είναι κατάλληλο για τη γραμμή παραγωγής smt, είναι ανώτατο μέγεθος PCB είναι 1500*350 χιλ., κατάλληλο για τα περισσότερα από τα προϊόντα PCB.
Τεχνική παράμετρος
Ενότητα | Et-F1500 |
Μέγεθος πλαισίων οθόνης | 1100*300 χιλ. -1800*750 χιλ. |
Μέγεθος PCB | 80*50 χιλ. -1500*350 χιλ. |
Ταχύτητα μεταφορών | Ανώτατο 1500mm/S προγραμματίσημο |
Σύστημα υποστήριξης PCB | Μαγνητικός pin/Up-κάτω πίνακας που ρυθμίζεται/supportblock με το χέρι |
Ταχύτητα ελαστικών μάκτρων | 6~200mm/sec |
Γωνία ελαστικών μάκτρων | 60°/55°/45° |
Καθαρίζοντας σύστημα | Ξηρός, υγρός, κενό (προγραμματίσημο) |
Επαναλάβετε την ακρίβεια θέσης | ±0.015mm |
Αέρας που απαιτείται | 4.5~6Kg/cm2 |
Εισαγωγή δύναμης | Εναλλασσόμενο ρεύμα: 220±10%, 50/60HZ 1Φ 3KW |
Μέθοδος ελέγχου | Έλεγχος PC |
Διαστάσεις μηχανών | 2500 (Λ) X1200 (W) X1500 (Χ) ΧΙΛ. |
Βάρος μηχανών | Περ.: 1800Kg |
Δομή
1. Γραφική ευθυγράμμιση
Μέσω του φακού καμερών της αυτόματης μηχανής εκτύπωσης κολλών ύλης συγκολλήσεως, τα οπτικά τοποθετώντας σημεία του υποστρώματος και του διάτρητου στον πάγκο εργασίας είναι κεντροθετημένα, και έπειτα το υπόστρωμα και το πλέγμα χάλυβα ρυθμίζονται λεπτά, έτσι ώστε το σχέδιο μαξιλαριών υποστρωμάτων και το ανοίγοντας σχέδιο διάτρητων συμπίπτουν εντελώς.
2.Squeege γωνία
Όσο μικρότερη η γωνία μεταξύ της μεταλλουργικής ξύστρας και του διάτρητου, τόσο μεγαλύτερη η προς τα κάτω πίεση, και αυτό είναι εύκολο να εγχυστεί την κόλλα ύλης συγκολλήσεως στο πλέγμα, αλλά είναι επίσης εύκολο να αναγκαστεί η κόλλα ύλης συγκολλήσεως για να πιεστεί στην κατώτατη επιφάνεια του διάτρητου, που αναγκάζει την κόλλα ύλης συγκολλήσεως για να κολλήσει. Γενικά 45~60° είναι η καλύτερη γωνία squeege.
Squeege η γωνία ht-F1500 θα μπορούσε bev 45°, 55°, 60°.
Συσκευασία και παράδοση
Οι μηχανές μας συσκευάζονται στις ξύλινα περιπτώσεις και το κενό, συν το σχοινί και τη στάση.
Γενικά, θα παραδώσουμε τη μηχανή μέσα σε τέσσερις εβδομάδες από την πληρωμή. Το Maiinly από τη θάλασσα που στέλνει, επίσης, αυτό εξαρτάται από τον πελάτη.
Πελάτες
Έχουμε εξαγάγει τη μηχανή στις διαφορετικές χώρες, όπως η Ινδία, η Αίγυπτος, η Κορέα, η Τουρκία, η Βραζιλία, κ.λπ.
Όπως FSL, ETI, KONKA, OPPLE, MLS είναι ο πελάτης μας. Στην Ινδία όπως RK, Surya, skyquad είναι ο πελάτης μας.
Πιστοποιητικά
Είμαστε μια κατασκευή υψηλής τεχνολογίας με το Συμβούλιο Πολιτιστικής Συνεργασίας, CE, SIRA. Και λαμβάνουμε διάφορες τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 διπλωμάτων ευρεσιτεχνίας εφευρέσεων, 112 pratical διπλώματα ευρεσιτεχνίας, 12 πνευματικά δικαιώματα λογισμικού.
