Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα: | Εκτυπωτής διάτρητων | Ενότητα: | Et-F400 |
|---|---|---|---|
| Ελάχιστο μέγεθος PCB: | 50x50mm | Ανώτατο μέγεθος PCB: | 400X340mm |
| Πάχος PCB: | 0.4~6mm | PCB Warpage: | <1% |
| Ύψος μεταφορών: | 900±40mm | Ακρίβεια εκτύπωσης: | ±0.025mm |
| Υψηλό φως: | Επιλογή SMT και μηχανή θέσεων,smt επιλέξτε και τοποθετήστε τον εξοπλισμό |
||

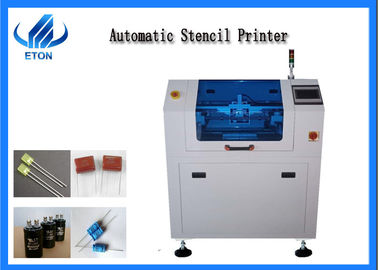

Ευφυές ύψος 900±40mm μεταφορών μηχανών SMT τοποθετώντας για την εκτύπωση κολλών ύλης συγκολλήσεως
Et-F400 αυτόματος εκτυπωτής διάτρητων
Το μπάλωμα SMT αναφέρεται στη σύντμηση μιας σειράς διαδικασιών που υποβάλλονται σε επεξεργασία σε μια βάση PCB, και το PCB είναι τυπωμένος πίνακας κυκλωμάτων. SMT είναι επιφάνεια τοποθετεί την τεχνολογία και είναι μια από τις δημοφιλέστερες τεχνολογίες και τις διαδικασίες στη βιομηχανία συνελεύσεων ηλεκτρονικής.
SMT το /SMD αναφέρεται στη σύντμηση μιας σειράς διαδικασιών που υποβάλλονται σε επεξεργασία σε μια βάση PCB.
Et-F400 είναι ο αυτόματος εκτυπωτής stensil
Ο εκτυπωτής διάτρητων είναι πολύ σημαντικός στη γραμμή παραγωγής smt, et-F400 είναι ο αυτόματος εκτυπωτής διάτρητων, είναι ύψος μεταφορών είναι 860-940 χιλ., η κατεύθυνση μεταφορών είναι από τα αριστερά προς τα δεξιά, right-left, αριστερός-αριστερά ή σωστός-δεξιά. Η ανώτατη ταχύτητα μεταφορών είναι 1500mm/s προγραμματίσημο.
Πλαίσια οθόνης
Et-F400 το ανώτατο μέγεθος πλαισίων οθόνης είναι 737*737 χιλ., mmin το μέγεθος είναι 370*370 χιλ., το πάχος είναι 25-40 χιλ.
Ανώτατο μέγεθος 400*340 χιλ. PCB
Et-F400 κατάλληλος για το ανώτατο μέγεθος 400* PCB 340 χιλ. και το ελάχιστο μέγεθος είναι 50*50 χιλ. Το πάχος είναι 0.4-6 χιλ. και το warpage PCB όχι περισσότεροι από ένα τοις εκατό.
| Πλαίσια οθόνης | Ελάχιστο μέγεθος | 370X370mm |
| Ανώτατο μέγεθος | 737X737mm | |
| Πάχος | 25~40mm | |
| Ελάχιστο μέγεθος PCB | 50X50mm | |
| Ανώτατο μέγεθος PCB | 400X340mm | |
| Πάχος PCB | 0.4~6mm | |
| PCB Warpage | <1% | |
Χαρακτηριστικά γνωρίσματα
1.ET-F400 έχει δύο ανεξάρτητες μηχανοποιημένες κεφαλές εκτύπωσης, πολύ ευφυείς.
2.PCB το σύστημα υποστήριξης είναι μαγνητικός pin/up-κάτω πίνακας ρυθμίζει/supportblock.
3.Clamping το σύστημα είναι δευτερεύουσα στερέωση και κενό ακροφύσιο.
Παράμετροι:
| Ύψος μεταφορών | 900±40mm | |
| Κατεύθυνση μεταφορών | Από τα αριστερά προς τα δεξιά Από δεξιά προς αριστερά Αριστερός-αριστερό Σωστός-δικαίωμα | |
| Ταχύτητα μεταφορών | Ανώτατο 1500mm/S προγραμματίσημο | |
| Θέση πινάκων | Σύστημα υποστήριξης | Μαγνητικός pin/Up-κάτω πίνακας που ρυθμίζεται/supportblock με το χέρι |
| Σύστημα στερέωσης | δευτερεύουσα στερέωση, κενό ακροφύσιο | |
| Καθαρίζοντας σύστημα | Ξηρός, υγρός, κενό (προγραμματίσημο) |
| Σειρές επιτραπέζιας ρύθμισης | Χ: ±10mm Υ: ±10mm θ: ±2° |
| Επαναλάβετε την ακρίβεια θέσης | ±0.01mm |
| Ακρίβεια εκτύπωσης | ±0.025mm |
| Το κύκλος ζωών | <7s> |
| Μεταστροφή προϊόντων | <5min> |
| Αέρας που απαιτείται | 4.5~6Kg/cm2 |
| Εισαγωγή δύναμης | Εναλλασσόμενο ρεύμα: 220±10%, 50/60HZ 1Φ 3KW |
| Μέθοδος ελέγχου | Έλεγχος PC |
| Διαστάσεις μηχανών | 1220 (Λ) X1355 (W) X1500 (Χ) ΧΙΛ. |
| Βάρος μηχανών | Περ.: 1000Kg |
Γραμμή SMT
Για τα διαφορετικά προϊόντα προϊόντων, υπάρχουν διαφορετικές μηχανές στη γραμμή παραγωγής smt. Όπως για την οδηγημένη ανάβοντας γραμμή, πρέπει να προετοιμάσουμε το φορτωτή, unloader, εκτυπωτής διάτρητων, φούρνος επανακυκλοφορίας, μεταφορέας.
Η επιχείρηση ETON παρέχει ολόκληρες τις μηχανές γραμμών για το convinence σας, εάν θέλετε πραγματικά να ξέρετε περισσότερων και να έχετε μια συνεργασία, πρέπει να μας έρθετε σε επαφή με: Το Joy@eton-mounter.com ή +8613590151025
