Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
όνομα: | Εκτυπωτής διάτρητων | λειτουργική μονάδα: | Et-F1500 |
---|---|---|---|
μάρκα: | Eton | Διαστάσεις: | 2500 (Λ) X1200 (W) X1500 (Χ) ΧΙΛ. |
Βάρος: | 1800kg | Ταχύτητα ελαστικών μάκτρων: | 6~200mm/sec |
Υψηλό φως: | Επιλογή SMT και μηχανή θέσεων,smt επιλέξτε και τοποθετήστε τον εξοπλισμό |
Αυτόματος εκτυπωτής Smt εκτύπωσης κολλών PCB για την εκτύπωση κολλών ύλης συγκολλήσεως PCB

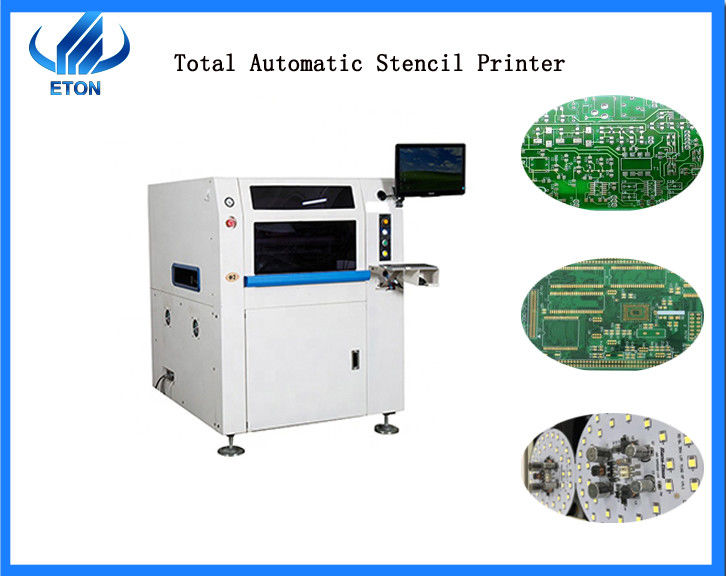

Et-F1500 αυτόματος εκτυπωτής διάτρητων
Διαδικασία εκτύπωσης εκτυπωτών διάτρητων
Η εκτύπωση είναι μια υδροδυναμικός-βασισμένη διαδικασία που μπορεί να κρατηθεί ξανά και ξανά για να εφαρμόσει ένα σταθερό ποσό υλικού (κόλλα ή κόλλα ύλης συγκολλήσεως) στην επιφάνεια του PCB
Γενικά, η εκτύπωση είναι μια πολύ απλή διαδικασία. Το PCB κρατιέται σε μια ορισμένη απόσταση ή σε πλήρη επαφή με το πιάτο χάλυβα ή το πλέγμα καλωδίων.
Οι υλικές ροές στο πλαίσιο της δράσης της λεπίδας και οι ροές πέρα από την επιφάνεια του χάλυβα καλύπτουν ή το πλέγμα καλωδίων, και γεμίζουν την ανώτερη επιφάνεια του τέμνοντος πιάτου. Έτσι ώστε το υλικό κολλά στην επιφάνεια του PCB, και χωρίζει τελικά το PCB από το πιάτο οθόνης ή χάλυβα, αφήνοντας μια εικόνα του υλικού στο PCB.
Στη διαδικασία εκτύπωσης κολλών ύλης συγκολλήσεως, το υπόστρωμα τοποθετείται σε έναν πίνακα και στερεώνεται από μηχανικός ή κενός.
Το ETF1500είναιοαυτόματοςεκτυπωτήςδιάτρητων
Et-F1500 μπορεί να ισχύσει για την αυτόματη γραμμή παραγωγής smt, forsave εργασία και χρήματα.
Et-F1500 παράμετροι
1. Διαστάσεις μηχανών: 2500 (Λ) X1200 (W) X1500 (Χ) ΧΙΛ.
2. Βάρος μηχανών: Περ.: 1800Kg
3. Ο αέρας απαίτησε: 4.5~6Kg/cm2
4. Εισαγωγή δύναμης: Εναλλασσόμενο ρεύμα: 220±10%, 50/60HZ 1Φ 3KW
5. Μέθοδος ελέγχου: Έλεγχος PC
6. Επαναλάβετε την ακρίβεια θέσης: ±0.015mm
7. Καθαρίζοντας σύστημα: Ξηρός, υγρός, κενό (προγραμματίσημο)
8. Γωνία ελαστικών μάκτρων: 60°/55°/45°
9. Ταχύτητα ελαστικών μάκτρων: 6~200mm/sec
Πλαίσια οθόνης
1. Το ελάχιστο μέγεθος είναι 1100*300 χιλ.
2. Το ανώτατο μέγεθος είναι 1800*750 χιλ.
3. Το πάχος είναι 25-40 χιλ.
Μέγεθος PCB
1.The το ανώτατο μέγεθος PCB είναι 1500*350 χιλ.
2.The το ελάχιστο μέγεθος PCB είναι 80*50 χιλ.
3.The το πάχος PCB είναι 0.4-6 χιλ.
4.The warpage PCB <1>
Μεταφορά
1.Transport το ύψος είναι 860-940 χιλ.
2.Transport υποστήριξη κατεύθυνσης από τα αριστερά προς τα δεξιά, right-left, αφημένος, σωστός-σωστή
3.The η ανώτατη ταχύτητα μεταφορών είναι 1500 mm/s προγραμματίσημο
Θέση PCB
1.The το σύστημα υποστήριξης είναι μαγνητικός pin/up-κάτω πίνακας που ρυθμίζεται/supportblock
2.The το σύστημα στερέωσης είναι δευτερεύουσα στερέωση, κενό ακροφύσιο
Σχεδιάγραμμα επιχείρησης
Co. ΕΠΕ εξοπλισμού αυτοματοποίησης ETON που βρίσκεται οργάνωση σε Shenzhen, Κίνα, η οποία είναι το 2011. Εστιάζοντας στη βιομηχανία μηχανών τοποθέτησης, υπάρχουν ανεξάρτητα τμήματα παραγωγής, ομάδα Ε&Α, ομάδα πωλήσεων και τμήμα υπηρεσιών μεταπωλήσεων. Υπάρχουν τρία γραφεία στην Κίνα, δηλαδή Shenzhen, Zhongshan και Hangzhou. Υπάρχουν επίσης γραφεία στο Δελχί και Mumbai, Ινδία.
Η επιχείρησή μας είναι διεθνής επιχείρηση ανάπτυξης για τους σφαιρικούς πελάτες. Οι μηχανές τοποθέτησής μας εξάγονται σε περισσότερες από 20 χώρες και ήταν καλά - λαμβανόμενος σε όλο τον κόσμο. Όπως οι ΗΠΑ, ΚΟΡΈΑ, ΓΕΡΜΑΝΊΑ, ΑΊΓΥΠΤΟΣ, ΤΟΥΡΚΊΑ, ΒΙΕΤΝΆΜ, TUNISA
Και ούτω καθεξής.
