Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| ΟΝΟΜΑ: | μηχανή επιλογών και θέσεων | Συστατικά: | Πυκνωτές 3014/3020/3528/5050 αντιστατών οδηγήσεων |
|---|---|---|---|
| Μέγεθος PCB: | 1200*350mm | Ακροφύσια: | 68 PC |
| Εξουσιοδότηση: | 1 έτος | Ταχύτητα: | 200000CPH |
| Συνολικό βάρος: | 1500KG | Τροφοδότες: | 34 PC |
| Υψηλό φως: | 6KW οδηγημένη μηχανή επιλογών και θέσεων,Οδηγημένη μηχανή 200000CPH επιλογών και θέσεων,Μηχανή 5050 SMT Mounter οδηγήσεων |
||

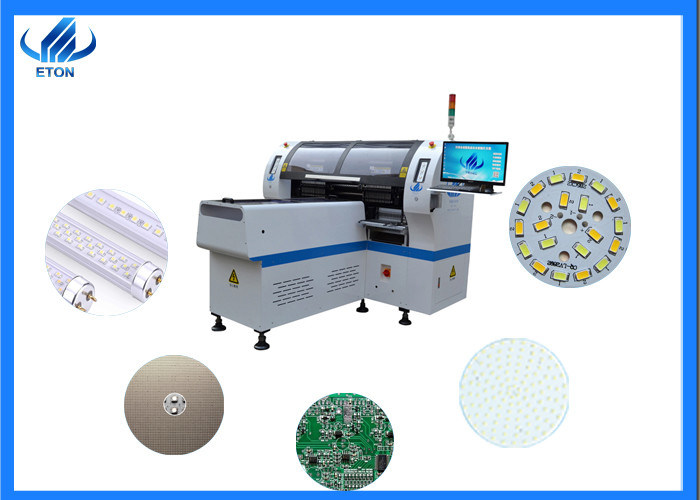

5050 0201 οδήγησαν την επιλογή υψηλής ταχύτητας και τοποθετούν τη μηχανή τιμών SMT μηχανών mounitng
Πλεονεκτήματα
1.Vision σύστημα: ευθυγράμμιση οράματος, διόρθωση σημαδιών με 5 σύνολα εισαγόμενης κάμερας.
2.Dual επαγγελματικό mounter ενότητας, 17 ακροφύσια για κάθε τοποθετώντας ενότητα.
3.Fully αυτόματο σύστημα τροφοδοσίας τροφοδοτών για να εξασφαλίσει την ακρίβεια της μηχανής τοποθέτησης μηχανών ταχύτητας τοποθέτησης.
4.XYZ ο άξονας από τη σερβο μηχανή που οδηγεί, εξασφαλίζει ότι η μηχανή μπορεί να τρέξει με υψηλή ταχύτητα για 24 ώρες.
Εισαγωγή απόδοσης
Εύκολος να λειτουργήσει
Απλός προγραμματισμός, εύκολος να καταλάβει και εύκολος να μάθει, με το ανεξάρτητο λογισμικό έρευνας και ανάπτυξης, την ελεύθερη βελτίωση για πάντα, την επαγγελματικές εγκατάσταση και την κατάρτιση
Ειδικών οδηγήσεων mounter
ισχύστε για τα 0.6m, άκαμπτο PCB and0.5m, εύκαμπτη λουρίδα 0.9m.102mLED 1m.
Οπτικό σύστημα
5 σύνολα εισαγόμενης κάμερας
Ευθυγράμμιση οράματος, διόρθωση σημαδιών
Η εισαγόμενη κάμερα μπορεί ακριβώς να προσδιορίσει την ακριβή θέση του πίνακα PCB και τη θέση των συστατικών και του πίνακα. Η κάμερα παράβλεψης ψάχνει για το στόχο στον πίνακα κυκλωμάτων (ως συγκριτική μέτρηση επιδόσεων) προκειμένου να τοποθετηθεί ο πίνακας κυκλωμάτων στη σωστή θέση πριν από τη συνέλευση, και η κάμερα παράβλεψης χρησιμοποιείται για να ανιχνεύσει τα στοιχεία στη σταθερή θέση.
Υψηλή ταχύτητα και υψηλή ακρίβεια
Αυτό το ειδικό Mounter έχει μια ταχύτητα 200000 CPH.Can εκτός από το διάστημα, κόστη εργασίας, διοικητικές δαπάνες
Τεχνική παράμετρος
| Ht-X9 | ||
| PCB | Πλάτος μήκους PCB | Max: 350*1200mm min100*100mm |
| Πάχος PCB | 0.5~5mm | |
| Στερέωση PCB | Διευθετήσιμη πίεση αεροκίνητη | |
| Τοποθετώντας τρόπος | Ομάδα που παίρνουν και ομάδα που τοποθετεί | |
| O.S. | σύστημα | Παράθυρα 7 |
| λογισμικό | Ε&Α ανεξάρτητα | |
| επίδειξη | Όργανο ελέγχου οδηγήσεων | |
| Συσκευή εισαγωγής | Πληκτρολόγιο, ποντίκι | |
|
Όραμα σύστημα |
No.of κάμερα |
5 σύνολα εισαγόμενης κάμερας Ευθυγράμμιση οράματος, διόρθωση σημαδιών |
| Τοποθετώντας ακρίβεια | 0.02mm (ακρίβεια επανάληψης) | |
| Τοποθετώντας ύψος | <15mm> | |
| Τοποθετώντας ταχύτητα | 200000CPH | |
| Συστατικά | Οδηγήσεων 3014/3020/3528/5050 και αντιστάτες, πυκνωτές, διορθωτές γεφυρών. | |
| Συστατικό διάστημα | 0.2mm | |
| No.of σταθμός τροφοδοτών | 34PCS | |
| No.of ακροφύσια | 68PCS | |
| Δύναμη | 220AC 50HZ | |
| Κατανάλωση ισχύος | 6KW | |
| Μετάδοση μεταφορέων | Ανώτατο μήκος: 1200mm | |
| Ταχύτητα μετάδοσης | >500mm/sec | |
| Κατεύθυνση μετάδοσης | Ενιαίος (για να διορθώσει ή δεξιός ή αριστερός) | |
| Τρόπος μετάδοσης | Αυτόματη σε απευθείας σύνδεση κίνηση | |
| Τρόπος θέσης | Οπτικός | |
| Πίεση αέρα | >5.0kg το /cm ² | |
| Ηλεκτρικός έλεγχος | Ανεξάρτητες έρευνα και ανάπτυξη από ETON | |
| Ενότητα 1set καρτών ελέγχου κινήσεων | Ανεξάρτητες έρευνα και ανάπτυξη από ETON | |
| Χ, Υ, τρόπος κίνησης άξονα Χ | Σερβο μαγνητική μηχανή motor+linear | |
| Τρόπος σίτισης | Ηλεκτρικός τροφοδότης με τη διπλή μηχανή | |
Υπηρεσία μεταπώλησης
Προ-διαβουλεύσεις: παρέχει τις επαγγελματικές λύσεις SMT για την πλήρη γραμμή.
Εξουσιοδότηση εργοστασίων: Ενός έτους υπηρεσία εργοστασίων εξουσιοδότησης.
Εγκατάσταση: Επιτόπια εγκατάσταση και ανάθεση, για να εξασφαλίσει ομαλή παραγωγή.
Τεχνική κατάρτιση: παρέχει την επαγγελματική κατάρτιση από το επίπεδο 1 στο επίπεδο 3.
Τεχνική υποστήριξη: παρέχει τη τεχνική υποστήριξη 7 * 24.
Βελτίωση λογισμικού: προσφέρει τις βελτιώσεις ελεύθερου λογισμικού διάρκειας ζωής για όλα τα προϊόντα παρέχει τις πιό πρόσφατες πληροφορίες για την τεχνολογία και τον εξοπλισμό.
FAQ
Q: Πώς εκπαιδεύει;
Α: Αφότου αγοράζετε τη μηχανή, θα έχουμε έναν μηχανικό στην εγκατάσταση και την κατάρτιση εργοστασίων σας δωρεάν
Q: Είναι σκληρά χρήση αυτές οι μηχανές;
Α: Όχι, όχι σκληρά καθόλου. Για τους προηγούμενους πελάτες μας, το πολύ-πολύ 3~5 ημέρες είναι αρκετή να μάθουν να ενεργοποιούν τις μηχανές.
Q: Οι μηχανές σας έχουν το ποιοτικό πιστοποιητικό;
Α: Οι όλες μηχανές μας έχουν περάσει το πιστοποιητικό CE, ISO14001 (BCC), ISO9001 (IQNET) και έχουν το δίπλωμα ευρεσιτεχνίας.
Q: Η εξουσιοδότηση της μηχανής;
Α: Ένα έτος, έπειτα τα μέρη θα είναι ελεύθερα για τον αγοραστή στην εξουσιοδότηση.
Q: Αγγλική εκδοχή για αυτές τις μηχανές;
Α: Ναι, και κινεζικά και αγγλικά.
