Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Διάσταση: | 1200*1930*1500 χιλ. | Συνολικό βάρος: | 2200 κλ |
---|---|---|---|
Τοποθετώντας ταχύτητα: | 30000 ~ 35000CPH | Σύστημα εικόνας: | Ευθυγράμμιση οράματος, διόρθωση σημαδιών |
Πλάτος μήκους PCB: | Max: 400*350 χιλ. λ.: 50*50 χιλ. | Εξουσιοδότηση: | 1 έτος |
Συσκευασία: | Κενή συσκευασία + ξύλινη συσκευασία κιβωτίων | Τρόπος μεταφοράς: | Ράγα/αεροπλάνο θάλασσας |
Υψηλό φως: | Μηχανή συνελεύσεων Smt βολβών οδηγήσεων,Μηχανή συνελεύσεων Smt επίδειξης οδηγών δύναμης,Αυτόματο Smd οδήγησε να τοποθετήσει τη μηχανή |
Βολβός οδηγήσεων/οδηγός δύναμης/επιλογή επίδειξης και μηχανή θέσεων αυτόματη με την υψηλή ακριβή και καλή σταθερότητα
Τι είναι διαδικασία παραγωγής SMT;
Βήμα 1: Εκτύπωση κολλών ύλης συγκολλήσεως
Ενεργοποιήστε τον εκτυπωτή διάτρητων για να τυπώσετε τις κόλλες ύλης συγκολλήσεως επάνω στο PCB
Βήμα 2: Τοποθετώντας μέρος
Ο πίνακας PCB που έχει βουρτσιστεί με την κόλλα ύλης συγκολλήσεως θα σταλεί στην επιλογή και θα τοποθετήσει τη μηχανή για το αυτόματο μοντάρισμα,
και η μηχανή επιλογών και θέσεων θα επιλέξει αυτόματα τα συστατικά και θα τοποθετήσει στο PCB.
Βήμα 3: Συγκόλληση επανακυκλοφορίας
Ο πίνακας PCB τοποθετείται με τα συστατικά στέλνεται στο φούρνο επανακυκλοφορίας, ο φούρνος επανακυκλοφορίας θα θερμάνει και συγκόλληση τα συστατικά με
κόλλα ύλης συγκολλήσεως στο PCB.
Βήμα 4: Δοκιμή
Έλεγχος εάν το PCBA είναι misaligned ή μετατόπιση.

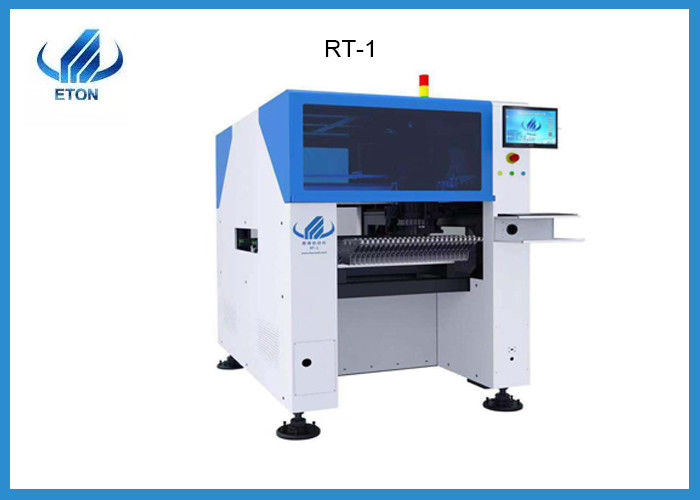

Ποια είναι τα χαρακτηριστικά της rt-1 μηχανής τοποθέτησης των οδηγήσεων;
♦ 1. Οι μεγάλης ακρίβειας βιομηχανικές κάμερες λύνουν την ακριβή τοποθέτηση των τσιπ ακρίβειας, όπως το ολοκληρωμένο κύκλωμα, QFN και άλλα μικρού μεγέθους τσιπ. Ελάχιστη τοποθέτηση 0402 τσιπ.
♦ 2. Τύπος: Ενιαίες επιλογή γραμμικών μηχανών ενότητας μαγνητικές πολυσύνθετες και μηχανή θέσεων
♦ 3. Είναι εξοπλισμένο με 10 κεφάλια τοποθέτησης και 32 σταθμούς τροφοδοτών, που μπορούν να απορροφήσουν 10 διαφορετικά υλικά συγχρόνως, βασικά χωρίς αντικατάσταση του ακροφυσίου.
♦ 4. Υψηλής απόδοσης προσαρμοστικότητα, έλεγχος ακρίβειας επίπεδο συν ή μείον 0.04mm, μεγάλης ακρίβειας προσδιορισμός θέσης επανάληψης, ισχυρή X-$L*Y απόδοση, μεγάλη λειτουργία,
♦ 5. Ηλεκτρονικός τροφοδότης διπλός-μηχανών, σταθερή σίτιση, γρηγορότερα που ταΐζει, καμία ανάγκη για την επαναλαμβανόμενη βαθμολόγηση.
♦ 6. Αποτελεσματικά εξασφαλίστε την αξιοπιστία και τη σταθερότητα της μηχανής τοποθέτησης για πολύ καιρό.
♦ 7. Ολόκληρη η μηχανή υιοθετεί τη ράγα οδηγών ακρίβειας, η οποία βελτιώνει την ακρίβεια της τοποθέτησης SMT.
♦ 8. Εύκολα τοποθετήστε τα διάφορα ειδικός-διαμορφωμένα συστατικά, υιοθετήστε το σχέδιο μαγνητικού μετεωρισμού, γρήγορη ταχύτητα, χαμηλού θορύβου, σταθερή λειτουργία και μη εύκολος να δυσλειτουργήσει. Η διεπαφή λειτουργίας είναι απλή και εύκολο να καταλαβευτεί.
Τοποθετώντας προϊόν: Βολβός οδηγήσεων, DOB, πίνακες κυκλωμάτων, οδηγοί, πίνακες ελέγχου εγχώριων συσκευών και άλλα προϊόντα. Κατάλληλος για τους πίνακες PCB μέσα σε 350mm
♦ 9. Ικανότητα: 30000~35000CPH.
|
Rt-1 |
L*W*H |
1200*1930*1500mm
Συνολικό βάρος: 2200kg |
Πλάτος μήκους PCB |
MAX: 400*350mm Λ.: 50*50mm |
Τοποθετώντας τρόπος | Επιλογή ομάδας και χωριστή τοποθέτηση, χωριστή επιλογή και χωριστή τοποθέτηση |
Τοποθετώντας ύψος | ≦22mm |
Αριθ. της κάμερας | 2PCS |
Τοποθετώντας ακρίβεια | ±0.04mm |
Τοποθετώντας ταχύτητα | 30000~35000CPH |
Συστατικό διάστημα | 0.2mm |
Σταθμός τροφοδοτών | 32PCS |
Αριθ. των ακροφυσίων | 10PCS |
Μετά από την υπηρεσία:
1. Πρατήριο βενζίνης: Το ινδικό γραφείο, και είναι τοπικοί μηχανικοί στην Ινδία, την Τουρκία και την Αίγυπτο, οι οποίες μπορούν να παρέχουν τη τεχνική υποστήριξη γρήγορα.
2. Ενημερώσεις λογισμικού: Ολόκληρη διάρκεια ζωής βελτίωσης ελεύθερου λογισμικού προσφοράς.
3. Installation& που εκπαιδεύει: Πηγαίνετε στο εργοστάσιό σας να παρέχετε την ελεύθερες εγκατάσταση και την κατάρτιση.
4.SMT γραμμή: Παρέχετε τις επαγγελματικές λύσεις γραμμών SMT πλήρεις.
Περίπου η επιχείρησή μας:
Η Co. ΕΠΕ καθορισμένο in2011 εξοπλισμού αυτοματοποίησης Shenzhen ETON, είναι κύριος κατασκευαστής της αυτόματης μεγάλης επιλογής και τοποθετεί τη μηχανή, εστιάζοντας «στη μικρή κατανάλωση υψηλής αποδοτικότητας» στη λέξη, εν τω μεταξύ ETON είναι επίσης ο μεγαλύτερος κατασκευαστής υψηλής τεχνολογίας στην Κίνα με ισχυρή ικανότητα του σχεδίου, της Ε&Α, της κατασκευής, των πωλήσεων και της υπηρεσίας.
Το Χονγκ Κονγκ και πολύ τεχνικό προσωπικό, μετά από τέσσερα έτη από κοινού έρευνας, ανέπτυξαν επιτυχώς αυτόματα προϊόντα σειράς μηχανών τοποθέτησης μεγάλης εξοικονόμησης ενέργειας των γρήγορων, σταθερών και τέλειων οδηγήσεων ETON, με τη μοναδική τεχνολογία του, τα ισχυρά πλεονεκτήματα ικανότητας, και το τέλειο σύστημα υπηρεσιών μεταπωλήσεων, υπονομεύστε εντελώς τον τομέα βιομηχανίας μηχανών τοποθέτησης των οδηγήσεων και λύστε ικανότητα παραγωγής των μακροχρόνιων ελαφριών πινάκων και των μακροχρόνιων ελαφριών λουρίδων. Το χαμηλό, υψηλό κόστος εργασίας και άλλα δύσκολα προβλήματα, και έχουν εκδοθεί διάφορα πιστοποιητικά και την υποστήριξη.
«Υψηλή αποδοτικότητα» «υψηλή - η ποιότητα» και η «υψηλή σταθερότητα» είναι η βασική τεχνολογία ETON, η ισχυρή καινοτομία τεχνολογίας και η ακριβής αναζήτηση του ποιοτικού ελέγχου, με την άριστη υπηρεσία, ETON έχουν δημιουργήσει την ανώτερη αξία για τους πελάτες ως σημαντικό παγκόσμιο εμπορικό σήμα μεγάλη SMT μηχανή με την καλή φήμη. Αναμένοντας με ενδιαφέρον το μέλλον, πιστεύουμε ότι ETON θα επιδιώξει καλύτερα το επίτευγμα στον τομέα SMT και έχει τις μεγαλύτερες συνεισφορές στη βιομηχανία και την κοινωνία!
FAQ:
Q: Το cWho είναι ο πελάτης σας;
Α: Έχουμε εξαγάγει τη μηχανή στις διαφορετικές χώρες, όπως η Ινδία, η Αίγυπτος, η Κορέα, η Τουρκία, η Βραζιλία κ.λπ. Όπως FSL, ETI, KONKA, OPPLE, MLS είναι ο πελάτης μας, στην Ινδία όπως RK, Surya, skyquad είναι ο πελάτης μας.
Q: Πώς είναι το ποσοστό διακοπής μηχανής;
Α: Η μηχανή μας είναι πολύ σταθερή, το ποσοστό διακοπής είναι λιγότερο από 0,001.
Q: Είναι η διεπαφή λογισμικού σας στα αγγλικά;
Α: Η αγγλική διεπαφή και η κινεζική διεπαφή είναι και οι δύο avaible.
Q: Η μηχανή είναι εύκολο να λειτουργηθεί;
Α: Η μηχανή είναι εύκολο να λειτουργηθεί, συνήθως η κατάρτιση 3 έως 5 ημερών της λειτουργίας είναι αρκετή.
