Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Μήκος: | 1200mm | Πλάτος: | 1930mm |
---|---|---|---|
Ύψος: | 1500mm | Συνολικό βάρος: | 2500kg |
Πάχος PCB: | 0.16mm | Τοποθετώντας τρόπος: | Ομάδα που επιλέγει και χωριστά που τοποθετεί、 που επιλέγει χωριστά και χωριστά που τοποθετεί |
Τοποθετώντας ταχύτητα: | 80000CPH | No.of σταθμός τροφοδοτών: | 68 |
Μηχανή μονταρισμάτων των διπλών οδηγήσεων ενότητας υψηλής ακρίβειας AC380V 6KW πολυσύνθετων
Τεχνική παράμετρος
Διάσταση | |
μήκος | 1200mm |
πλάτος | 1930mm |
ύψος | 1500mm |
Συνολικό βάρος | 2500kg |
PCB | |
Πλάτος μήκους PCB | Max: 450*300mm (μη-πανκατευθυντικό 610*300) λ.: 80*80mm |
Πάχος PCB | 0.16mm |
Στερέωση PCB | Πνευματικός |
Τοποθετώντας τρόπος | Επιλογή ομάδας και χωριστή επιλογή placingseparate και χωριστή τοποθέτηση |
O.S | |
σύστημα | Windows7 |
λογισμικό | Ε&Α ανεξάρτητα |
επίδειξη | Όργανο ελέγχου οθόνης αφής |
Συσκευή εισαγωγής | Πληκτρολόγιο, ποντίκι |
Σύστημα εικόνας | |
Αριθ. Από τη κάμερα | 4 PC |
Ακριβής αναγνώριση εικόνας | |
Ευθυγράμμιση οράματος, διόρθωση ΣΗΜΑΔΙΩΝ | |
Τοποθετώντας ακρίβεια | ±0.04mm |
Τοποθετώντας ύψος | ≦15mm |
Τοποθετώντας ταχύτητα | 80000 CPH |
Συστατικά | Οδηγήσεων, πυκνωτές, αντιστάτες, διαμορφωμένα συστατικά, κ.λπ. |
Συστατική ταχύτητα | 0.2mm |
Αριθ. του σταθμού των τροφοδοτών | 64 PC |
Αριθ. των ακροφυσίων | 20 PC |
Δύναμη | Εναλλασσόμενο ρεύμα 380V |
Κατανάλωση ισχύος | 6kw |
Λειτουργικό περιβάλλον | 23℃±3℃ |
Ταχύτητα μετάδοσης | >1000mm/sec |
Κατεύθυνση μετάδοσης | Ενιαίος (left→ σωστός ή right→) |
Τρόπος μετάδοσης | Σε απευθείας σύνδεση κίνηση |
Τρόπος θέσης | Οπτικός |
Κατανάλωση αερίου | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Ηλεκτρικός έλεγχος | Ανεξάρτητες έρευνα και ανάπτυξη από ETON |
Ενότητα καρτών ελέγχου κινήσεων 1 σύνολο | Ανεξάρτητες έρευνα και ανάπτυξη από ETON |
Χ, Υ, τρόπος Drive άξονα Ζ | Μαγνητική γραμμική μηχανή υψηλών σημείων |
Τρόπος σίτισης | Ηλεκτρικός τροφοδότης με τη διπλή μηχανή |

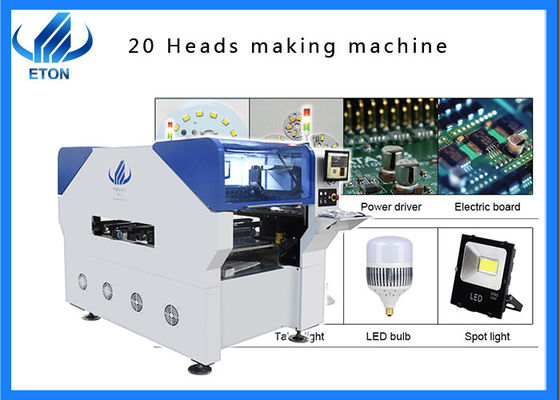

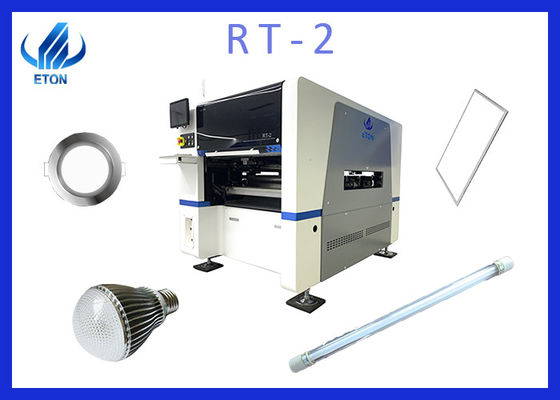

Εισαγωγή σε R2
1.Rt-2 το με διπλό σύστημα λειτουργίας πολυσύνθετο mounter ομάδας, η νέα μηχανή αναβαθμίζεται πρόσφατα και το κοχύλι είναι πιό έξοχο. Υιοθετεί το μαγνητικό μετεωρισμό υψηλών σημείων και το σερβο σύστημα για να καταστήσει την τοποθετώντας ακρίβεια ακριβέστερη. Η πολυσύνθετη μηχανή είναι κατάλληλη για ποικίλα προϊόντα, όπως ο λαμπτήρας επιτροπής, downlight, ο βολβός, η κίνηση, το επίκεντρο, ο λαμπτήρας οδών, η οθόνη επίδειξης, κ.λπ.
2.Electronic σύστημα τροφοδοσίας τροφοδοτών.
3.Vision προσδιορισμοί πτήσης ευθυγράμμισης, διόρθωση σημαδιών.
4.Auto-βελτιστοποίηση τις συντεταγμένες που παράγονται μετά από, κ.λπ.
Αυτό που είναι ένα μπάλωμα
Οι οδηγήσεις SMD κολλιούνται στην επιφάνεια του πίνακα κυκλωμάτων, η οποία είναι κατάλληλη για την επεξεργασία SMT και τη συγκόλληση επανακυκλοφορίας. Οι οδηγήσεις SMD λύνουν τα προβλήματα της φωτεινότητας, της γωνίας εξέτασης, της λειότητας, της αξιοπιστίας και της συνέπειας. Έναντι άλλων συσκευάζοντας συσκευών, έχει τα πλεονεκτήματα της ισχυρής αντι δυνατότητας δόνησης, του χαμηλού ποσοστού ατέλειας ύλης συγκολλήσεως κοινού και των καλών υψηλής συχνότητας χαρακτηριστικών. Τοποθετεί τα τσιπ περισσότερων οδηγήσεων σε μια μικρότερη περιοχή σε κάψα και υιοθετεί το ελαφρύτερο PCB και τα αντανακλαστικά υλικά στρώματος, αυτό δείχνουν ότι το αντανακλαστικό στρώμα χρειάζεται τη λιγότερη εποξική ρητίνη που γεμίζεται. Με την αφαίρεση των βαριών υλικών καρφιτσών χάλυβα άνθρακα και τη μείωση του μεγέθους, το βάρος του προϊόντος μπορεί να μειωθεί εύκολα από το μισό, και ο όγκος και το βάρος είναι μόνο περίπου 1/10 αυτό των παραδοσιακών βυσματωτών συστατικών. Αφότου υιοθετείται η συσκευασία τσιπ, ο όγκος των ηλεκτρονικών προϊόντων μειώνεται από 40% - 60%, και το βάρος μειώνεται από 60% - 80%, το οποίο καθιστά τελικά την εφαρμογή τελειότερη.

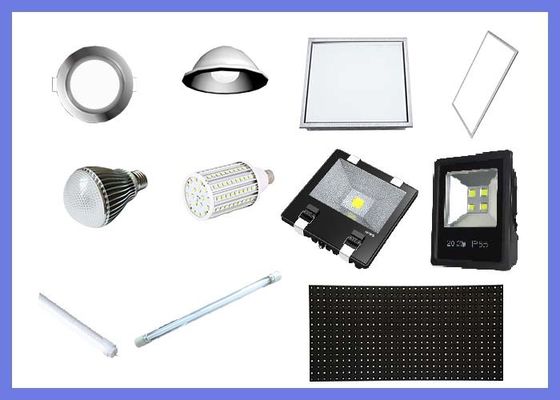

ΕΦΑΡΜΟΓΗ
Η επιχείρηση παρουσιάζει
Co. εξοπλισμού αυτοματοποίησης Shenzhen ETON, Ltd.was που ιδρύεται το 2011. Είναι ένας προμηθευτής λύσης κατασκευής και διαδικασίας που εστιάζει στην παραγωγή Ε&Α. οι πωλήσεις και υπηρεσία της μεγάλης ταχύτητας SMT επιλέγουν και τοποθετούν τις μηχανές και τον εξοπλισμό αυτοματοποίησης SMT periph. Η επιχείρηση έχει τη μεγάλη επιλογή SMT και τοποθετεί το τμήμα μηχανών. η κόλλα ύλης συγκολλήσεως ακρίβειας το διανέμοντας τμήμα εξοπλισμού ακρίβειας division.high-ταχύτητας εκτυπωτών, και το περιφερειακό τμήμα εξοπλισμού αυτοματοποίησης SMT.
ΣΥΣΚΕΥΑΣΙΑ
Όλες οι μηχανές συσκευάζονται με την κενή και ξύλινη συσκευασία όπως αυτήν στις εικόνες. Ναυτιλία: - Στέλνουμε παγκοσμίως από την ηπειρωτική χώρα της Κίνας χρησιμοποιώντας το ταχυδρομείο αέρα από το EMS, το UPS, DHL ή TNT ή ως αίτημά σας για τα μέρη. - Θάλασσα που στέλνει για τη μηχανή.
FAQ
Q: Πώς εκπαιδεύει;
Α: Μετά από να αγοράσετε τα προϊόντα μας, μπορείτε να στείλετε τους μηχανικούς σας στη μελέτη στο εργοστάσιό μας, ή μπορούμε να στείλουμε τους μηχανικούς μας σε yourfactory για να εκπαιδεύσουμε το προσωπικό σας για σας.
Q: Έχετε ένα πιστοποιητικό πιστοποίησης προϊόντων;
Α: Τα προϊόντα μας έχουν το Συμβούλιο Πολιτιστικής Συνεργασίας, CE, πιστοποίηση SRIA.
Q: Πόσο περίπου η υπηρεσία μεταπώλησης; Πόσο περίπου η εξουσιοδότηση;
Α: Έχουμε μια ομάδα των επαγγελματικών μηχανικών για να λύσουμε τα προβλήματά σας. Οποιαδήποτε μέρη που απαιτούν την επισκευή και την αντικατάσταση είναι ελεύθερο ofcharge κατά τη διάρκεια της περιόδου εξουσιοδότησης. Μπορούμε επίσης να παρέχουμε σε σας την κατάρτιση και την επιτόπια εγκατάσταση, και υποστηρίζουμε τον τηλεχειρισμό της μηχανής, της κινεζικής και αγγλικής διεπαφής χρήσεων μηχανών, πολύ εύκολων να λειτουργήσουν.
