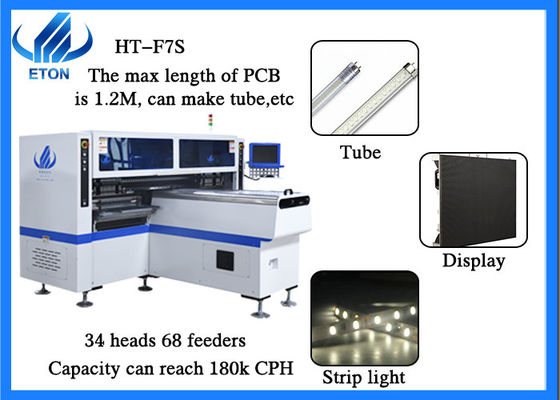

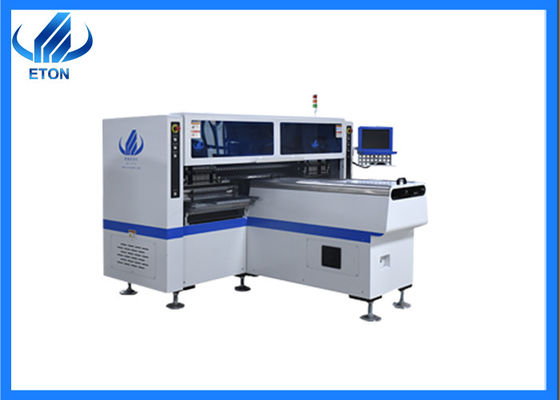

18000CPH επίδειξη σωλήνων που κατασκευάζει τη μηχανή 34 κεφάλια 68 επιλογή τροφοδοτών SMT και μηχανή θέσεων
Περιγραφή προϊόντων
| 1. Στο σχέδιο αυτού του προτύπου, προκειμένου να βελτιωθεί η ικανότητα παραγωγής, 34 ακροφύσια αναρρόφησης και 68 καθίσματα τροφοδοτών σχεδιάζονται. Τα μηχανικά όπλα των δύο ομάδων στοιχείων αναρρόφησης κινούνται στην ίδια διαδρομή, κάνοντας τη μέγιστη ικανότητα παραγωγής του να υπερβεί 180000 CPH. |
|
2. Ένα πιάτο των υλικών μπορεί να κολληθεί χωριστά, ή 2-4 είδη πρώτων υλών μπορούν να κολληθούν συγχρόνως, και τα συστατικά μπορούν να προγραμματιστούν σύμφωνα με το σχέδιο PCB του πελάτη.
|
|
3. Τα προγράμματα εφαρμογών του mounter αναπτύσσονται ανεξάρτητα από ETON. Είναι όχι μόνο εύκολο να μάθει, αλλά και μπορεί να ενημερωθεί δωρεάν και να εγγυηθεί για τη ζωή
|
Πίνακας PCB
1. Ο πίνακας PCB μπορεί να είναι 1.2m στο μακρύτερο και το πλάτος είναι 330mm, έτσι σημαίνει ότι μπορεί να εγκατασταθεί στα μεγάλα προϊόντα εφαρμογής, μακρύς σωλήνας, μεγάλος λαμπτήρας επιτροπής και ούτω καθεξής.
2. Το πάρτε μαζί και το κολλήστε από κοινού. Αυτή η τεχνολογία επιταχύνει την τοποθετώντας ταχύτητα σε κάποιο βαθμό, αλλά μπορείτε να είστε σίγουροι ότι η ταχύτητα επιταχύνεται και η ακρίβεια είναι εγγυημένη.
Χαρακτηριστικά γνωρίσματα
| 1. Με την αυτόματη λειτουργία διορθώσεων, δεν υπάρχει καμία ανάγκη για το χειρωνακτικό συνεχή έλεγχο, και RGB μπορεί επίσης να κολληθεί. |
|
2. Η θέση να τοποθετήσει τα συστατικά σχεδιάζεται στον πίνακα PCB. Δεν υπάρχει καμία ανάγκη να περιμένει κάτω από οποιοδήποτε ποσοστό των χαντρών και των αντιστατών λαμπτήρων να πραγματοποιήσει το one-time μοντάρισμα.
|
|
3. Πέντε κάμερες ελέγχουν η μια την άλλη για να εξασφαλίσουν ότι το σημάδι είναι προγραμματισμένο και κολλημένο σωστά.
|
Παράμετρος
| Πάχος PCB |
0.55mm |
| Στερέωση PCB |
Διευθετήσιμη πίεση αεροκίνητη |
| No.of κάμερα |
5 PC |
| Επανάληψη της ακρίβειας |
±0.02mm |
| Κατανάλωση ισχύος |
6KW |
| Δύναμη |
380AC50Hz |
| Τοποθετώντας ταχύτητα |
150000CPH - 180000CPH |
| Συστατικό διάστημα |
0.5mm |
Συγκεκριμένα βήματα λειτουργίας της αλλαγής καλωδίων SMT Mounter
Όταν το SMT Mounter συμπληρώνει το τρέχον σχέδιο παραγωγής και μετατρέπει σε ένα άλλο τοποθετώντας σχέδιο, πρέπει να αλλάξει τη γραμμή για να τοποθετήσει ένα άλλο προϊόν. Πρέπει να επαναπρογραμματίσουμε όλα τα στοιχεία του mounter εγκαίρως, να αντικαταστήσουμε τον τροφοδότη, να ρυθμίσουμε την οργάνωση μεταφορών υποστρωμάτων και τον τοποθετώντας πίνακα, και να ρυθμίσουμε και να αντικαταστήσουμε το να τοποθετήσουμε κεφάλι για να αντικαταστήσουμε τη γραμμή.
1. Επαναπρογραμματίστε το σύστημα mounter: Το σύστημα Mounter εγκρίνει γενικά το χειρωνακτικό προγραμματισμό και τον προγραμματισμό υπολογιστών. Το χαμηλό σημείο Mounter εγκρίνει συνήθως το χειρωνακτικό προγραμματισμό διδασκαλίας, ενώ το υψηλό σημείο Mounter μπορεί να εγκρίνει τον ενεργό προγραμματισμό υπολογιστών.
2. Αντικαταστήστε τον τροφοδότη του αρχικού προϊόντος τσιπ: Προκειμένου να μειωθεί η στιγμή όταν αντικαθίσταται ο τροφοδότης του mounter, η κοινή μέθοδος είναι να χρησιμοποιηθεί ο τροφοδότης «γρήγορα εκφόρτωσης», και η γρηγορότερη μέθοδος είναι να αντικατασταθεί η δομή τροφοδοτών, έτσι ώστε ο τροφοδότης κάθε συστατικού στον τύπο υποστρωμάτων του mounter εγκαθίσταται σε ένα χωριστό πλαίσιο τροφοδοτών για την αντικατάσταση.
3. Ρυθμίστε το μηχανισμό μετάδοσης και τον τοποθετώντας πίνακα του mounter: Όταν το μέγεθος του αντικατεστημένου υποστρώματος είναι διαφορετικό από αυτό της τρέχουσας συσκευής, ρυθμίστε το πλάτος του τοποθετώντας πίνακα υποστρωμάτων και το μεταβιβάζοντας μηχανισμό για το υπόστρωμα. Το mounter μπορεί να ρυθμιστεί ενεργά υπό έλεγχο προγράμματος, και το επόμενο επίπεδο Mounter μπορεί να ρυθμιστεί με το χέρι.
4.Replace το να τοποθετήσει κεφάλι του mounter: Όταν ο τύπος συστατικών που εγκαθίστανται στο υπόστρωμα υπερβαίνει την κλίμακα εξοπλισμού του να τοποθετήσει κεφαλιού, ίσως όταν αλλάζει ο τύπος υποστρωμάτων, το να τοποθετήσει κεφάλι της να τοποθετήσει μηχανής αντικαθίσταται συχνά ή ρυθμίζεται. Τα περισσότερα mounters μπορούν ενεργά να αντικαταστήσουν και να ρυθμίσουν το να τοποθετήσουν κεφάλι υπό έλεγχο προγράμματος, ενώ μερικά mounters πρέπει να εκτελέσουν τέτοιες διαδικασίες με το χέρι.
