Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα: | Τσιπ Mounter SMD, επιλογή SMT και μηχανή θέσεων, τσιπ Mounter SMT | Διάσταση (L*W*H): | 1200*1930*1500MM |
|---|---|---|---|
| Συνολικό βάρος: | 2500kg | Πλάτος μήκους PCB: | Max: 450*330mm λ.: 80*80mm |
| Πάχος PCB: | 0.16MM (jig ανάγκης If<0.6mm) | Στερέωση PCB: | Πνευματικός |
| No.of σταθμός τροφοδοτών: | 64 PC | No.of κεφάλι: | 20 PC |
| Τοποθετώντας ταχύτητα: | 80000 CPH | Πλάτος ταινιών: | 24mm, 8mm, 12mm |
| Υψηλό φως: | Η επίδειξη των οδηγήσεων smt επιλέγει και τοποθετεί τη μηχανή,ο φωτισμός smt επιλέγει και τοποθετεί τη μηχανή,6KW επιλογή υψηλής ταχύτητας και μηχανή θέσεων |
||

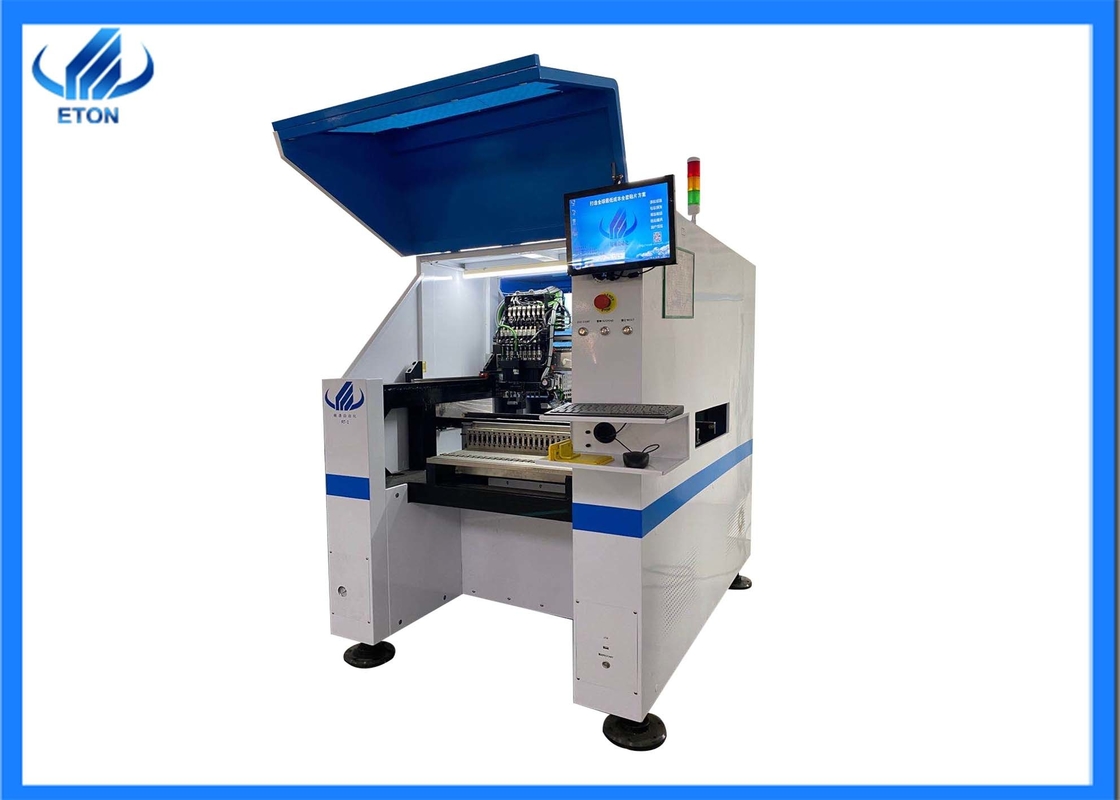

Μηχανή 80000CPH τοποθέτησης υψηλής ταχύτητας επίδειξης οδηγήσεων smt
Κύρια χαρακτηριστικά γνωρίσματα μηχανών
Rt-2 μπορούν να παραγάγουν 2 διαφορετικά προϊόντα συγχρόνως με την υψηλή ικανότητα
Rt-2 έχουν 4sets της κάμερας για να επιτύχουν τον προσδιορισμό πτήσης και τη διόρθωση σημαδιών
Rt-2 είναι ισοδύναμα με δύο rt-1 και η ενισχυμένη έκδοση rt-1.
Rt-2 μπορούν να επιτύχουν την ομάδα που επιλέγει και που χωρίζει για να τοποθετήσουν, να χωρίσουν για να επιλέξουν και να χωρίσουν στη θέση.
Rt-2 μπορούν να τοποθετήσουν όλα τα είδη παραγωγής: ανάβοντας (βολβοί των οδηγήσεων, σωλήνες, φως επιτροπής, φωτεινός σηματοδότης, εύκαμπτη λουρίδα), οικιακή συσκευή, οδηγός δύναμης και ούτω καθεξής.
Κύρια παράμετρος μηχανών
| Μήκος | 1200mm |
| Πλάτος | 1930mm |
| Ύψος | 1500mm |
| Συνολικό βάρος | 2500kg |
| Πλάτος μήκους PCB |
Διπλή δευτερεύουσα, διπλή διαδρομή: Max: 450*300mm λ.: 80*80mm |
|
Ενιαία δευτερεύουσα, ενιαία διαδρομή: Max: 450*540mm λ.: 80*80mm |
|
| Πάχος PCB | 0.16mm (εάν <0> |
| Αριθ. Από το σταθμό τροφοδοτών | 64PCS |
| Αριθ. Από το κεφάλι | 20PCS |
| Λειτουργικό περιβάλλον | 23℃±3℃ |
| Κατανάλωση ισχύος | 6KW |
| Χ, Υ, τρόπος κίνησης άξονα Ζ | Η μαγνητική γραμμική μηχανή υψηλών σημείων και εξυπηρετεί τη μηχανή |
| Τρόπος σίτισης |
Ηλεκτρικός τροφοδότης με τη διπλή μηχανή |

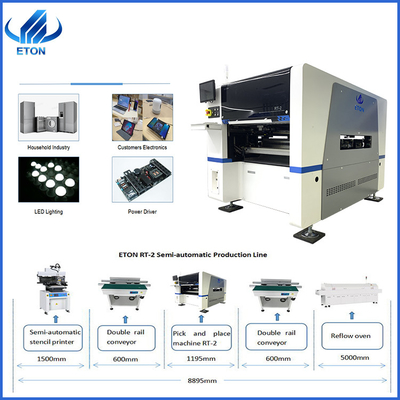

Διαδικασία παραγωγής επίδειξης οδηγήσεων
| Διαδικασία παραγωγής SMT | ||
| διαδικασία | Βήμα. | λεπτομέρειες |
| Βήμα 1 | Εκτύπωση κολλών ύλης συγκολλήσεως | Ενεργοποιήστε τον εκτυπωτή διάτρητων για να τυπώσετε την κόλλα ύλης συγκολλήσεως επάνω στο PCB |
| Βήμα 2 | Τοποθετώντας μέρος | Ο πίνακας PCB που έχει βουρτσιστεί με την κόλλα ύλης συγκολλήσεως θα σταλεί στην επιλογή και θα τοποθετήσει τη μηχανή για το αυτόματο μοντάρισμα, και η επιλογή και να τοποθετήσει τη μηχανή θα επιλέξει αυτόματα τα συστατικά και θα τοποθετήσει στο PCB |
| Βήμα 3 | Συγκόλληση επανακυκλοφορίας | Ο πίνακας PCB τοποθετείται με τα συστατικά στέλνεται στο φούρνο επανακυκλοφορίας, ο φούρνος επανακυκλοφορίας θα θερμάνει και συγκόλληση τα συστατικά με την κόλλα ύλης συγκολλήσεως στο PCB. |
| Βήμα 4 | Δοκιμή | Έλεγχος εάν το PCBA είναι misaligned ή μετατόπιση. |
|
Σημείωση: Στη γραμμή παραγωγής smt, ο πίνακας PCB επίδειξης πρέπει να εγκατασταθεί σε δύο πλευρές: Μια πλευρά είναι η πλευρά ολοκληρωμένου κυκλώματος, η άλλη πλευρά είναι η πλευρά τσιπ των οδηγήσεων. Κατά τη διάρκεια της διαδικασίας εγκαταστάσεων, η πλευρά ολοκληρωμένου κυκλώματος πρέπει να εγκατασταθεί πρώτα, και έπειτα η πλευρά τσιπ των οδηγήσεων πρέπει να εγκατασταθεί. Επομένως, ο πίνακας PCB της επίδειξης πρέπει να τοποθετηθεί δύο φορές και να εισαχθεί στην επανακυκλοφορία συγκολλώντας δύο φορές |
||
FAQ
(1) είναι δύσκολο να χρησιμοποιηθεί η μηχανή;
Η μηχανή είναι πολύ ευφυής και εύκολος να ενεργοποιήσει, όπως το ευφυές τηλέφωνο, επίσης το λογισμικό γίνεται από την επιχείρησή μας. Περίπου 3-5 ημέρες μπορείτε να λειτουργήσετε.
(2) πώς είναι η μεταφορά;
Θαλασσίως, από τη μεταφορά εναερίου και εδάφους.
(3) μπορούμε να προσαρμόσουμε τη μηχανή;
Φυσικά, οι όλες μηχανές μας μπορούν να είναι προσαρμόζουν.
(4) ποια είναι η διαδικασία της καταβολής; Τι γίνεται με τον εμπορικό όρο;
T/T, L/C ΕΊΝΑΙ ΕΝΤΆΞΕΙ. 30% πληρώνουν εκ των προτέρων, η ισορροπία πριν από την αποστολή. Μπορείτε να επιλέξετε EXW Shenzhen.
(5) μπορείτε να παρέχετε ολόκληρη μια λύση γραμμών;
Ναι, μπορούμε, μπορούμε να παρέχουμε τη γραμμή SMT και τις γραμμές παραγωγής μερικών οδηγήσεων.
