Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Μήκος: | 2788mm | Πλάτος: | 1686mm |
---|---|---|---|
Ύψος: | 1375mm | Συνολικό βάρος: | 1700kg |
Πάχος PCB: | 0.54.5mm | Σύστημα: | Windows7 |
No.of σταθμός τροφοδοτών: | 32pcs | Αριθ. των κεφαλιών: | 20pcs |
Υψηλό φως: | να τοποθετήσει 80k CPH SMT μηχανή,Να τοποθετήσει καμερών SMT σημαδιών μηχανή,Μηχανή Windows7 SMT Mounter |

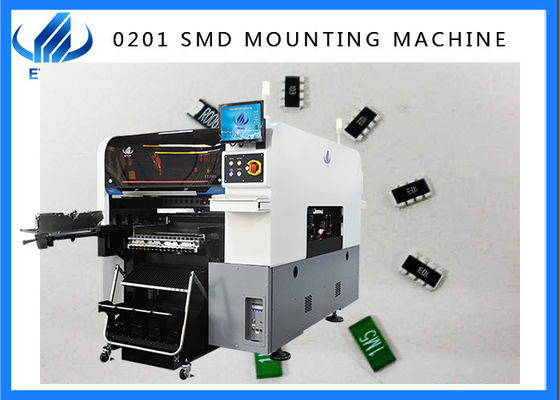

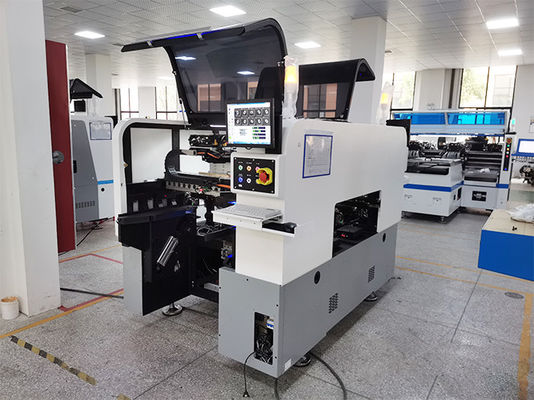

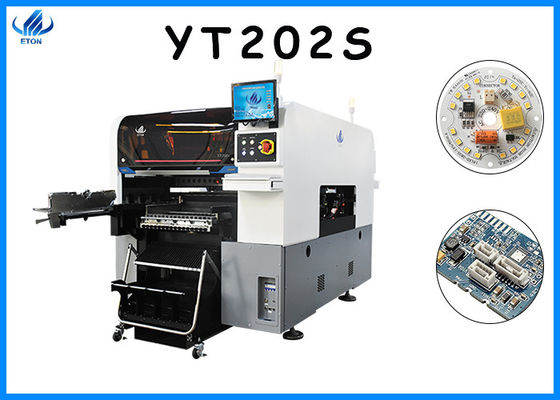

Μηχανή 80000CPH SMT κατάλληλη για ολόκληρη την ηλεκτρονική βιομηχανία 0201-40*40mm
Χαρακτηριστικό
1. Η υψηλή ταχύτητα καθολική ενσωμάτωσε να τοποθετήσει το κεφάλι: το μεγάλο καθολικό ενσωματωμένο να τοποθετήσει κεφάλι μπορεί να αντιστοιχεί στο εξαιρετικά-μικρό τσιπ 0201 στα μεγάλα συστατικά 40*40mm, με μια μεγάλη αντίστοιχη σειρά
2. Νέα σταθερή κάμερα αναγνώρισης πτήσης: βελτιώστε την απόδοση αναγνώρισης, επεκτείνω το μέγεθος μεγάλο να τοποθετήσει των τμημάτων σε 40*40mm, και αναγνωρίστε τις σειρές πλέγματος σφαιρών όπως BGA ή CSP
3. Οπτική κάμερα αναγνώρισης: Κάμερα σημαδιών: σύστημα αναγνώρισης καμερών σημαδιών υψηλής ακρίβειας, που χρησιμοποιεί την αναγνώριση φωτισμού 3 χρώματος
Σταθερή κάμερα αναγνώρισης πτήσης: γρήγορα συλλέξτε τις πολλαπλάσιες επικεφαλής εικόνες κάποτε μέσω της κάμερας αναγνώρισης μεγάλης πτήσης, πραγματοποιήστε οπτική βαθμολόγηση της θέσης συστατικής εικόνας, της διόρθωσης ευθυγράμμισης, και του διευθετήσιμου ύψους πηγής φωτός
4. Τροφοδότης

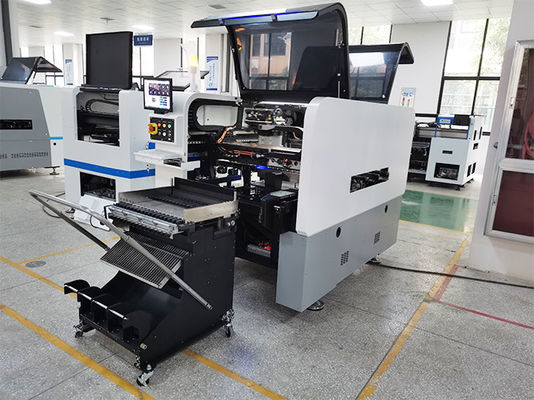

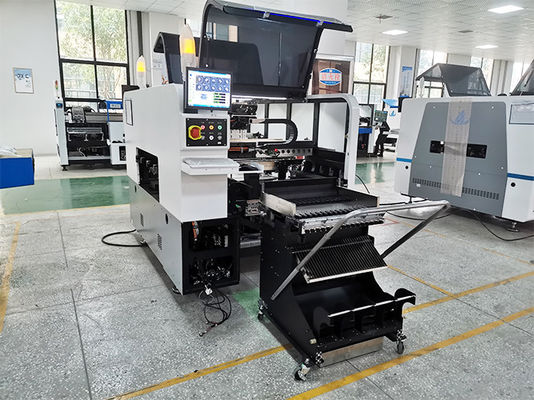

Καροτσάκι τροφοδοτών: ο σταθμός του διμερούς καροτσακιού τροφοδοτών είναι 32pcs, το οποίο μπορεί να κρατήσει 64 δίσκους των υλικών. Σύμφωνα με τις ανάγκες του προϊόντος, το καροτσάκι τροφοδοτών και το σακίδιο πλάτης ολοκληρωμένου κυκλώματος μπορούν να μεταστραφούν ελεύθερα. Το καροτσάκι μπορεί να αλλάξουν σε έναν τρόπο αφής για να ελαχιστοποιήσει το χρόνο αλλαγής
Διπλός επικεφαλής ευφυής τροφοδότης: υποστηρίζει τον καθολικό διπλό επικεφαλής ευφυή τροφοδότη σειράς YT. Κατά απορροφώντας τα συστατικά, απορροφώ τα συστατικά ακριβώς μέσω της οπτικής για να πραγματοποιήσει το σταύλο, τη μεγάλη ταχύτητα και την ακριβή σίτιση
Σακίδιο πλάτης ολοκληρωμένου κυκλώματος: υποστηρίζει τις πολυστρωματικές παλέτες (σακίδιο πλάτης ολοκληρωμένου κυκλώματος), οι οποίες μπορούν να εγκατασταθούν διαδοχικά με το καροτσάκι τροφοδοτών γρήγορα και εύκολα
5. PCB
Διπλή επικεφαλής διπλή ράγα: 20 κεφάλια, δύο ράγες, οι οποίες μπορούν να παραγάγουν δύο διαφορετικά προϊόντα συγχρόνως. Όταν οι επικεφαλής στάσεις ενός μονταρίσματος που λειτουργούν, άλλο δεν επηρεάζονται
Ανώτατο μέγεθος: 500*450mm (ενιαίο PCB)
500*300mm (διπλό PCB)
Ελάχιστο μέγεθος: 50*50mm
Παράμετρος
PCB 板尺寸 /PCB sized* W) | 最大尺寸 ανώτατο μέγεθος: 单板 ελάχιστο μέγεθος 500mm*450mm (ενιαίο PCB) 双板 500mm*300mm (διπλό PCB) 最小尺寸: 50mm*50mm |
Πάχος PCB 板厚度 /PCB | 0.54.5mm |
Στερέωση PCB 板固定方法 /PCB | 气缸夹板, 轨道宽度可调 /Cylinder που στερεώνει, πλάτος διαδρομής διευθετήσιμο |
定轨方式 /Rail | 双轨双臂 (1 轨为固定轨道 轨 4)/2 ράγα, 2 ατσάλινοι σκελετοί (η ράγα 1,4 είναι σταθερή ράγα) |
系统 /System | Παράθυρα 7 |
软件 /Software | 自主研发/Ε&Α ανεξάρτητα |
生产管理 σύστημα διαχείρισης MES MES 系统 /Production | 提供要求定制 (选配项)/προσαρμοσμένος (επιλογή) |
离线编程 προγραμματισμός /Offline | W/Available |
相机数量 /No. από τη κάμερα | 4 σύνολα 套/4 (数字相机 ψηφιακή κάμερα) |
固定飞拍识别元器件 αναγνώριση καμερών οράματος /Bottom | |
视觉对位 διόρθωση +MARK 校正 /Vision alignment+Mark | |
重复精度 ακρίβεια /Repeat | ± 0.02mm |
贴片高度 ύψος /Mounting | w20mm |
贴片速度 ταχύτητα /Mounting | 80000CPH (本公司最优条件下) (βέλτιστη ταχύτητα) |
贴装零件范围 σειρά /Components |
0201 ολοκληρωμένο κύκλωμα 封装料及 〜 40*40mm 背包料 Ελάχιστοι 0201 συσκευασίες εξελίκτρων ταινιών ~40*40mm και τροφοδότης κ.λπ. δίσκων ολοκληρωμένου κυκλώματος. |
使用电源及功率 /Power | 380AC 50HZ 6KW |
使用环境 περιβάλλον /Operating | 23°C 土 3°C |
传输方向 κατεύθυνση ansmission /T « | 标准 (单向) /Standard: Ενιαία κατεύθυνση |
传送方式 τρόπος /Transmission | 在线 κίνηση /Online |
定位方式 τρόπος /Position | 光学 /Optical |
耗气量 κατανάλωση /Ai « | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
电气控制 έλεγχος /Electrical | Έρευνα και ανάπτυξη ETON 自主研发 /Independent από ETON |
运动控制卡模块 1 ενότητα καρτών ελέγχου 套 /Motion 1 σύνολο | Έρευνα και ανάπτυξη ETON 自主研发 /Independent από ETON |
XYZ 轴驱动方式 /X, Υ, τρόπος κίνησης άξονα Ζ | 高端磁悬浮电机 + 伺服电机 μαγνητική μηχανή γραμμικών μηχανών +Servo /High-τελών |
可放置送料器数 >/No. από το σταθμό τροφοδοτών | 双边送料器台车站位 32PCS, 可装物料 64 盘 (单边送料器台车站位 16PCS, 可装物料 32 盘), 根据产品需要送料器台车与 ολοκληρωμένο κύκλωμα 背包可自由切换 (背包选配)/διπλασιάζουν τη δευτερεύουσα ελλιμενίζοντας αυλάκωση 32PCS, συσκευασίες κάρρων εξελίκτρων ταινιών: 64PCS (ενιαία δευτερεύουσα ελλιμενίζοντας αυλάκωση 16PCS, συσκευασίες κάρρων εξελίκτρων ταινιών: 32PCS), μεταστρέφοντας ελεύθερα μεταξύ του ελλιμενισμού του κάρρου και του τροφοδότη δίσκων δίσκων ολοκληρωμένου κυκλώματος feederdC: Επιλογή) |
吸嘴安装数 m/No. από τα κεφάλια | 双边 πλευρά 20PCS (单边 10PCS) /Double: 20pcs (ενιαία πλευρά: 10pcs) |
送料方式 τρόπος /Feeding | 双头智能送料器 διπλός επικεφαλής τροφοδότης /Intelligent |
Αυτό που είναι SMT
SMT είναι μια επιφάνεια τοποθετεί την τεχνολογία, η οποία είναι η δημοφιλέστερες τεχνολογία και η διαδικασία στην ηλεκτρονική βιομηχανία συνελεύσεων αυτή τη στιγμή. Το τσιπ SMT αναφέρεται στη σύντμηση μιας σειράς τεχνολογικών διαδικασιών που υποβάλλονται σε επεξεργασία βάσει του PCB.
Άλλες μηχανές
Όχι μόνο παρέχουμε τα mounters τσιπ, αλλά και τις μηχανές φόρτωσης, τους ελλιμενίζοντας σταθμούς, τις μηχανές εκτύπωσης, τη συγκόλληση επανακυκλοφορίας, τις μηχανές μεταφοράς, AOI, SPI, την ακτίνα X, τις μηχανές εκφόρτωσης, κ.λπ.
FAQ
Q: Πώς τα προϊόντα σας συσκευάζονται;
Α: Όλες οι μηχανές συσκευάζονται με την κενή και ξύλινη συσκευασία όπως αυτήν στις εικόνες.
Q: Θα επιθυμούσα να ξέρω πώς οι μηχανές σας μεταφέρονται;
Α: Στέλνουμε παγκοσμίως από την ηπειρωτική χώρα της Κίνας χρησιμοποιώντας το ταχυδρομείο αέρα από το EMS, το UPS, DHL ή TNT ή ως αίτημά σας για τα μέρη. - Θάλασσα που στέλνει για τη μηχανή.
Q: Ποια είναι τα πλεονεκτήματά σας πέρα από άλλες επιχειρήσεις;
Α: Σαν σφαιρικό κύριο εμπορικό σήμα της φωτοηλεκτρικής μεγάλης ταχύτητας mounter και επιχείρηση πρωτοπόρων SMT Mounter στην Κίνα, τα προϊόντα ETON εξ:άγω σε περισσότερες από 20 χώρες και περιοχές όπως η Νότια Κορέα, η Ινδία, το Βιετνάμ, η Τυνησία, η Αίγυπτος, η Τουρκία, η Ρωσία, η Βραζιλία και το Ιράν. Έχει αναπτύξει ανεξάρτητα τα διπλώματα ευρεσιτεχνίας παγκόσμιων πρώτα τεχνολογικά εφευρέσεων και ιδιόκτητες τεχνολογίες, συμπεριλαμβανομένων 9 διπλωμάτων ευρεσιτεχνίας εφευρέσεων, 12 πνευματικά δικαιώματα λογισμικού και 112 πρακτικά διπλώματα ευρεσιτεχνίας. Έχει κερδίσει διαδοχικά τους τίτλους «της επιχείρησης υψηλής τεχνολογίας Shenzhen», «Guangdong της επιχείρησης υψηλής τεχνολογίας», της «εθνικής επιχείρησης υψηλής τεχνολογίας» και «Shenzhen διάσημου»
