Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μήκος: | 2788mm | Πλάτος: | 1686mm |
|---|---|---|---|
| Ύψος: | 1375mm | Συνολικό βάρος: | 1700kg |
| Πάχος PCB: | 0.54.5mm | No.of κάμερα: | 4pcs |
| No.of σταθμός τροφοδοτών: | 32pcs | No.of κεφάλια: | 40pcs |
| Υψηλό φως: | Επιλογή 120000 CPH και μηχανή θέσεων,Μηχανή τοποθέτησης τροφοδοτών δίσκων ολοκληρωμένου κυκλώματος smt,4PCS μηχανή τοποθέτησης καμερών SMT |
||

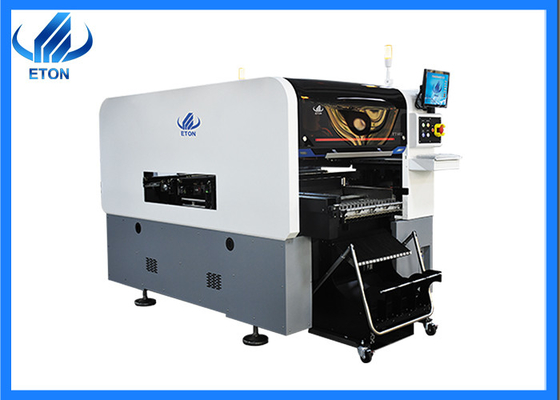

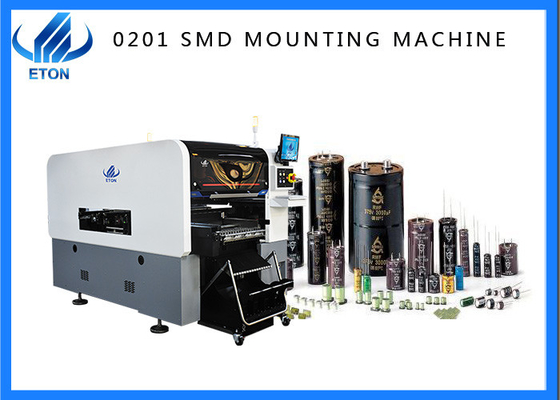

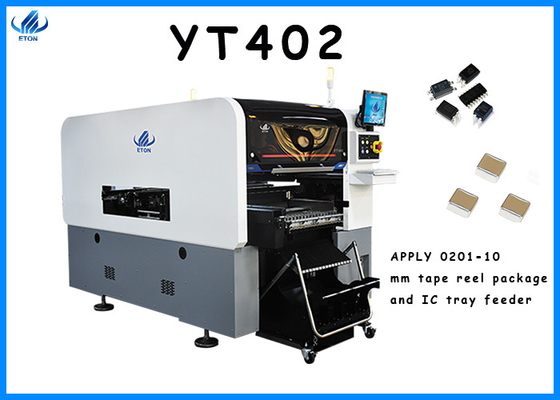

120000CPH η μηχανή επιλογών και θέσεων εφαρμόζει τη συσκευασία ταινιών 020110mm rell και τον τροφοδότη δίσκων ολοκληρωμένου κυκλώματος
Χαρακτηριστικό
1. Το καθολικό ενσωματωμένο να τοποθετήσει υψηλής ταχύτητας κεφάλι, 40 κεφάλια, κάθε κεφάλι ελέγχεται από μια ανεξάρτητη μηχανή, χρησιμοποιώντας έναν διπλό τύπο μητρών σειρών, τα πρώτα 10 κεφάλια διαμορφώνουν μια ενότητα, 20 κεφάλια αναρρόφησης, και η διπλή ομάδα τρόπου έχει 40 κεφάλια αναρρόφησης
2. Νέα σταθερή εναέρια κάμερα: βελτιώστε την απόδοση αναγνώρισης, και επεκτείνετε το μέγεθος των αντίστοιχων συστατικών που εγκαθίστανται με υψηλή ταχύτητα σε 10*10mm
Κάμερα σημαδιών: ένα μεγάλης ακρίβειας σύστημα αναγνώρισης καμερών σημαδιών, που υιοθετεί τη μέθοδο αναγνώρισης φωτισμού τρεις-χρώματος, είναι κατάλληλο για οποιουσδήποτε σημάδι και φακό μορφής (μπλε ελαφριά ανίχνευση), και έχει ένα ευρύ φάσμα των εφαρμογών
Σταθερή κάμερα ανίχνευσης γραμμών: μέσω της κάμερας αναγνώρισης μεγάλης πτήσης, μπορεί γρήγορα να συλλέξει τις πολλαπλάσιες επικεφαλής εικόνες κάποτε, να πραγματοποιήσουν την οπτική βαθμολόγηση της θέσης συστατικής εικόνας, διόρθωση ευθυγράμμισης, και ύψος της πηγής φωτός μπορεί να ρυθμιστεί
3.PCB
Ανώτατο μέγεθος: 500*450mm (ενιαίο PCB)
500*300mm (διπλό PCB)
Ελάχιστο μέγεθος: 50*50mm
Παράμετρος
| 线路板 /PCB | |
| Μέγεθος PCB 板尺寸 /PCB (L* W) | 最大尺寸 ανώτατο μέγεθος: 单板 ελάχιστο μέγεθος 500mm*450mm (ενιαίο PCB) 双板 500mm*300mm (διπλό PCB) 最小尺寸: 50mm*50mm |
| Πάχος PCB 板厚度 /PCB | 0.54.5mm |
| Στερέωση PCB 板固定方法 /PCB | 气缶 Ι 夹板, 轨道宽度可调 /Cylinder που στερεώνει, πλάτος διαδρομής διευθετήσιμο |
| 定轨方式 /Rail | 双轨双臂 (1 轨为固定轨道 轨 4)/2 ράγα, 2 ατσάλινοι σκελετοί (η ράγα 1,4 είναι σταθερή ράγα) |
| 系统 μίσχος /Sy | Παράθυρα 7 |
| 软件 /Software | 自主研发/Ε&Α ανεξάρτητα |
| 生产管理 σύστημα διαχείρισης MES MES 系统 /Production | 提供要求定制 (选配项)/προσαρμοσμένος (επιλογή) |
| 离线编程 προγραμματισμός /Offline | 有 /Available |
| 相机数 M/No. από τη κάμερα | 4 σύνολα 套/4 (数字相机 ψηφιακή κάμερα) |
| 固定飞拍识别元器件 αναγνώριση καμερών οράματος /Bottom | |
| 视觉对位 διόρθωση +MARK 校正 /Vision alignment+Mark | |
| 重复精度 ακρίβεια /Repeat | + 0.02mm |
| 贴片高度 ύψος /Mounting | W6mm |
| 贴片速度 ταχύτητα /Mounting | 120000CPH (本公司最优条件下) (βέλτιστη ταχύτητα) |
| 贴装零件范围 σειρά /Components | ολοκληρωμένο κύκλωμα 料 /Min 0201 ολοκληρωμένο κύκλωμα κ.λπ. 封装料及 0201~10mm packagesand. |
| 使用电源及功率 /Power | 380AC 50HZ 6KW |
| 使用环境 περιβάλλον /Operating | 23°C±3°C |
| 传输方向 κατεύθυνση /Transmission | 标准 (单向) /Standard: Ενιαία κατεύθυνση |
| 传送方式 τρόπος /Transmission | 在线 κίνηση /Online |
| 定位方式 τρόπος /Position | 光学 /Optical |
| 耗气量 κατανάλωση /Air | 0.4-0.6mpa (4-6kgf/cm2) 1 50N/min |
| 电气控制 έλεγχος /Electrical | Έρευνα και ανάπτυξη ETON 自主研 ^/Independent από ETON |
| 运动控制卡模块 1 ενότητα καρτών ελέγχου 套 /Motion 1 σύνολο | Έρευνα και ανάπτυξη ETON 自主研发 /Independent από ETON |
| XYZ 轴驱动方式 /X, Υ, τρόπος κίνησης άξονα Ζ | 高端磁悬浮电机 + 伺服电机 μαγνητική μηχανή γραμμικών μηχανών +Servo /High-τελών |
| 可放置送料器数 S/No. από το σταθμό τροφοδοτών |
双边送料器台车站位 32PCS, 可装物料 64 盘 (单边送料器台车站位 16PCS, 可装物料 32 盘) Διπλή δευτερεύουσα ελλιμενίζοντας αυλάκωση 32PCS, συσκευασίες κάρρων εξελίκτρων ταινιών: 64PCS (ενιαία δευτερεύουσα ελλιμενίζοντας αυλάκωση 16PCS, συσκευασίες κάρρων εξελίκτρων ταινιών: 32PCS) |
| 吸嘴安装数 >/No. από τα κεφάλια | 双边 πλευρά 40PCS (单边 20PCS) /Double: 40pcs (ενιαία πλευρά: 20pcs) |
| 送料方式 τρόπος /Feeding | 双头智能送料器 διπλός επικεφαλής τροφοδότης /Intelligent |
Οι υπηρεσίες μας
Μόλις αγοράσετε τη μηχανή μας, μπορείτε να απολαύσετε την ελεύθερη από σπίτι σε σπίτι υπηρεσία εγκαταστάσεων των μηχανικών. Κατά τη διάρκεια της περιόδου εξουσιοδότησης, όλα τα μέρη είναι χαλασμένα και αντικατεστημένα δωρεάν. Μπορείτε να υποστηρίξετε τη σε απευθείας σύνδεση τηλεοπτική ελεύθερη διδασκαλία 24 ώρες την ημέρα, και να παρέχετε τις υπηρεσίες αναπροσαρμογών ελεύθερου λογισμικού για τη ζωή.
FAQ
Q: Τι είναι για την εγγύηση των μηχανών;
Α: Η συντήρηση: ολόκληρη η μηχανή 1 έτους, οποιαδήποτε μέρη πρέπει να επισκευαστεί ή αντικατεστημένος θα είναι ελεύθερος. Θα πάρουμε την ευθύνη των μηχανών από το Α στο Ω.
Q: Αναπτύξατε τη μηχανή σας;
Α: Έχει αναπτύξει ανεξάρτητα τα διπλώματα ευρεσιτεχνίας παγκόσμιων πρώτα τεχνολογικά εφευρέσεων και ιδιόκτητες τεχνολογίες, συμπεριλαμβανομένων 9 διπλωμάτων ευρεσιτεχνίας εφευρέσεων, 12 πνευματικά δικαιώματα λογισμικού και 112 πρακτικά διπλώματα ευρεσιτεχνίας.
Q: Ποια είναι η μηχανή σας κατάλληλη για;
Α: Οι μηχανές μας χρησιμοποιούνται ευρέως στο φωτισμό, την οθόνη επίδειξης, την ηλεκτρονική, τον ανεφοδιασμό κινητήριας δύναμης, τις οικιακές συσκευές, τη νέα ενέργεια και άλλες βιομηχανίες
