Όνομα: | μηχανή επιλογών και θέσεων | Εξουσιοδότηση: | 1 έτος |
---|---|---|---|
Τοποθετώντας ταχύτητα: | 500000CPH | No.of κεφάλι: | 136 PC |
NO.of τροφοδότες: | 136 PC | No.of κάμερα: | 10 σύνολα |
Υψηλό φως: | Διπλές επιλογή ενότητας SMT και μηχανή θέσεων,Ελαφριά SMT να τοποθετήσει νέου μηχανή,να τοποθετήσει λουρίδων SMT νέου μηχανή |
Καμία ελαφριά SMT νέου καλωδίων μηχανή επιλογών και θέσεων λουρίδων με τη διπλή ενότητα 136 κεφάλια 136 τροφοδότες
Περιγραφή προϊόντων

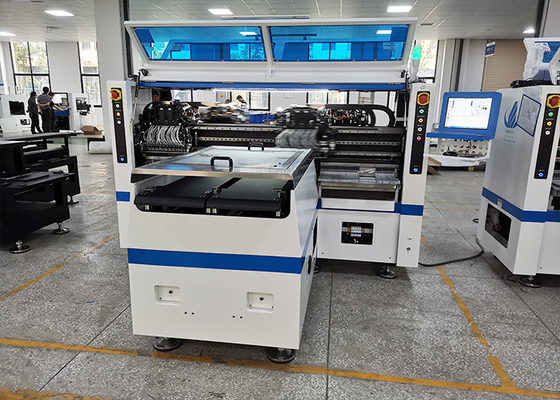

T9-2S να τοποθετήσει λουρίδων των οδηγήσεων η μηχανή, αυτό είναι το ύφος σχεδίου της επιχείρησής μας, το μπλε και άσπρο χρώμα υποβάθρου καθιστά σας την αίσθηση ομαλή στην εμφάνιση.
T9-2S είναι μηχανή της επιχείρησής μας που χρησιμοποιείται ειδικά για να παραγάγει τις εύκαμπτες ελαφριές λουρίδες των οδηγήσεων, που επίσης σημαίνει ότι εφ' όσον είναι ελαφριές λουρίδες των οδηγήσεων, αυτό μπορεί να παραχθεί το του οποίου μήκος είναι.
Η μηχανή μας μπορεί να παραγάγει τις εύκαμπτες ελαφριές λουρίδες οποιουδήποτε μήκους, κανένα θέμα που είναι 5m, 10m, 50m, 100m, και δεν υπάρχει κανένα πρόβλημα εάν θέλετε να παραγάγετε 200m ή περισσότερο.
Επειδή ο πρώτος λόγος είναι ότι το μήκος του πίνακα PCB της μηχανής μας είναι 250mm* οποιοδήποτε μήκος.
Πρέπει να σημειωθεί ότι 250mm είναι το πλάτος εδώ, το οποίο είναι το τυποποιημένο πλάτος της βιομηχανίας λαμπτήρων των οδηγήσεων
Συνεχίστε να καταλαβαίνετε αυτήν την μηχανή. Το μήκος του είναι 3454mm, το πλάτος του είναι 3035mm, το ύψος του είναι 1777mm, και το συνολικό βάρος του είναι 3100kg. Στην πραγματικότητα, ως μηχανή, αυτό είναι επίσης ένας σχετικά μεγάλος όγκος.
Αυτό είναι επειδή αυτή η μηχανή σχεδιάζεται με δύο ενότητες. Όπως ανέφερα πριν από, επειδή ο πίνακας PCB είναι πολύ απλός να κάνει τις ελαφριές λουρίδες των οδηγήσεων, η ταχύτητα παραγωγής έχει γίνει ένας πολύ κρίσιμος παράγοντας. Γί αυτό κάναμε δύο ενότητες για T9-2S, για να αυξήσουμε ακριβώς τη ικανότητα παραγωγής της. Η ιδανική ικανότητα παραγωγής αυτής της μηχανής μπορεί να φθάσει σε 500000CPH.
Ο πρώτος είναι η δομή διπλός-ενότητας, η οποία το κάνει πολύ περισσότερο στο κεφάλι από άλλες μηχανές, που είναι αυτό που καλούμε «γεννημένος να κερδίσει», μεγιστοποιώντας το πλεονέκτημα ταλέντου.
Ο αριθμός κεφαλιών σε μια ενότητα έχει φθάσει σε 68PCS, έτσι το T9-2S των δύο ενοτήτων έχει συνολικά 136 κεφάλια, το οποίο είναι το μυστικό της έξοχης γρήγορης ικανότητας παραγωγής του.
Παράμετρος
Μέγεθος PCB (Width*Length) | 250 (± 10) mm*Any μήκος |
Πάχος PCB | 0,1 0.5mm |
Στερέωση PCB | Κενή προσρόφηση, στερέωση κυλίνδρων, πλάτος διαδρομής διευθετήσιμο |
Τοποθετώντας τρόπος | Επιλογή ομάδας και τοποθέτηση ομάδας |
Επαναλάβετε την ακρίβεια | ±0.05mm |
Συστατική σειρά | LED3014/3020/2835/5050 και αντιστάτης, πυκνωτές, διορθωτές γεφυρών κ.λπ. |
Τρόπος θέσης | Οπτικός |
No.of κεφάλι | Διπλή πλευρά: 136PCS (ενιαία πλευρά: 68PCS) |
Ανίχνευση SMT
Στα φω'τα των οδηγήσεων που κάνουν την παραγωγή μηχανών, εκτός από τη χειρωνακτική οπτική επιθεώρηση, οι ατέλειες στη διαδικασία παραγωγής μπορούν επίσης να ανιχνευθούν από τις μηχανές, όπως η οπτική επιθεώρηση AOI.
Η μηχανή ανιχνεύει αυτόματα το PCB μέσω μιας κάμερας, συλλαμβάνει τις εικόνες, και συγκρίνει τις δοκιμασμένες ενώσεις ύλης συγκολλήσεως με τις κατάλληλες παραμέτρους στη βάση δεδομένων. Και μετά από την επεξεργασία εικόνας, επιθεωρήστε τις ατέλειες στο PCB και η επίδειξη/χαρακτηρίζει τις ατέλειες μέσω της επίδειξης, ή τις μαρκάρει αυτόματα έξω για την επισκευή. Υιοθετεί τη μεγάλη ταχύτητα, μεγάλης ακρίβειας τεχνολογία επεξεργασίας όρασης για να ανιχνεύσει αυτόματα τα διάφορες λάθη εγκαταστάσεων και ατέλεια συγκόλλησης στον πίνακα PCB. Οι πίνακες PCB κυμαίνονται από τους πίνακες υψηλής πυκνότητας λεπτός-πισσών ως τους low-density μεγάλους πίνακες, που παρέχουν τις ευθύγραμμες λύσεις επιθεώρησης για να βελτιώσουν την αποτελεσματικότητα παραγωγής και την ποιότητα συγκόλλησης.
Η αυτοματοποιημένη οπτική επιθεώρηση (AOI) θα μειώσει τις ατέλειες και θα βρεί και θα εξαλείψει τα λάθη νωρίς στη διαδικασία συνελεύσεων για τον καλό έλεγχο διεργασίας. Η έγκαιρη ανίχνευση των ατελειών θα αποφύγει κακό PCBs στα επόμενα στάδια συνελεύσεων, και θα μειώσει τις δαπάνες επισκευής και θα αποφύγει τους non-repairable πίνακες.
