| Όνομα: | Να τοποθετήσει SMT μηχανή | Εξουσιοδότηση: | 1 έτος |
|---|---|---|---|
| Μήκος: | 2788mm | Πλάτος: | 1686mm |
| Ύψος: | 1375mm | Συνολικό βάρος: | 1700kg |

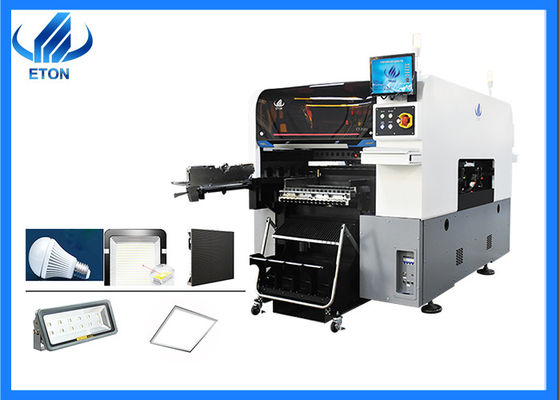

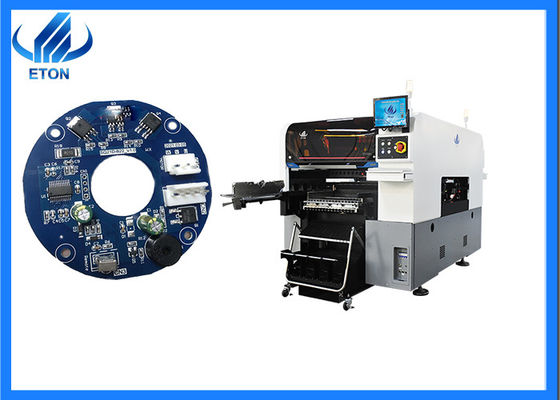

Να τοποθετήσει πινάκων SMT PCB dirver η μηχανή ισχύει για το ηλεκτρικό προϊόν και τα φω'τα των οδηγήσεων
Περιγραφή προϊόντων
| YT202SMT μηχανή τοποθέτησης, μηχανή τοποθέτησης επίδειξης των έξοχων εύχρηστων οδηγήσεων, ελάχιστη τοποθέτηση 0201, μέγιστη τοποθέτηση 20mm, κατάλληλη για τα σύνθετα συστατικά όπως BGA, CSP, PLCC και άλλα υλικά συσκευασίας, εκτός από τα φω'τα των απλών οδηγήσεων, υπάρχουν επίσης διάφορες εγχώριες συσκευές. |
| Αυτή η μηχανή είναι μια μηχανή τοποθέτησης διπλός-ενότητας, με δύο οικοδεσπότες σε ένα σύστημα, το οποίο μπορεί ανεξάρτητα να ελέγξει κάθε κεφάλι τοποθέτησης. Ένα ενιαίο κεφάλι τοποθέτησης έχει 10 ακροφύσια αναρρόφησης, έτσι αυτή η μηχανή έχει συνολικά 20 ακροφύσια αναρρόφησης, που μπορούν να είναι ταυτόχρονα σε δύο ίδιους πίνακες PCB, η ιδανική ικανότητα παραγωγής είναι 80000CPH. |
Χαρακτηριστικό γνώρισμα
| Κυριώτερα σημεία μηχανών | Μεγάλο πολυ μορφωματικό κεφάλι: Υιοθετήστε τη μεγάλη ταχύτητα που το πολυ μορφωματικό κεφάλι, εφαρμόζω στο εξαιρετικά μικρό τσιπ 0201 〜 40*40mm τη μεγάλη σειρά τμημάτων τσιπ ευρύτερη. |
| Μορφωματικό κεφάλι: Κάθε ενότητα 10 άξονες, και οι δύο υψηλοί; ταχύτητα και ευφυής με το ελαφρύ συμπαγές σχέδιο. | |
| Ολοκαίνουργια κάμερα οράματος πτήσης: Βελτιώστε την αναγνώριση performance.size μέχρι 40mm*40mm, ισχύστε για BGA ή CSP κ.λπ. | |
| Κενή αισθαμένος συσκευή: Κάθε κεφάλι τοποθέτησης με την ανεξάρτητη λειτουργία ανίχνευσης, η οποία βελτιώνει τη σταθερότητα του εξοπλισμού και το eliability ρ του προϊόντος. | |
| Εύκαμπτη παραγωγή | Οπτική κάμερα αναγνώρισης: Τα συστατικά με το μέγεθος λιγότερο από 40 * 40mm ή ύψος λιγότερο από 20mm μπορούν χρησιμοποιώ στη μεγάλη ταχύτητα και το μεγάλης ακρίβειας προσδιορισμό |
| Υψηλή αξιοπιστία |
Ολοκαίνουργιο μόνος-αναπτυγμένο μεγάλης ακρίβειας κεφάλι τοποθέτησης. Συνδυάστε την υψηλή κάμερα αναγνώρισης σημαδιών ακρίβειας με τη σταθερή κάμερα οράματος πτήσης, εξασφαλίστε ακρίβεια τοποθέτησης. Το κεφάλι τοποθέτησης υιοθετεί την ανεξάρτητη κενή ανίχνευση, βελτιώνει την απόδοση τοποθέτησης. Σε μη απευθείας σύνδεση χρόνος programming.save του κύκλου μεταστροφής. Ευφυής λειτουργία εκμάθησης Al λογισμικού και αυτόματη λειτουργία βελτιστοποίησης. |
Συσκευή
YT202S η πρότυπη μηχανή τοποθέτησης SMT χρησιμοποιείται ευρέως:
Κατ' αρχάς, η ακρίβειά της είναι πολύ υψηλή, το μικρότερο τμήμα SMD μπορεί να είναι σε 0201, και μπορεί επίσης να τοποθετήσει τα υλικά συσκευασίας ολοκληρωμένου κυκλώματος ακρίβειας, όπως BGA, CSP, PLCC, κ.λπ.
Δεύτερον, κάθε ανεξάρτητο ακροφύσιο ελέγχεται από μια ανεξάρτητη σερβο μηχανή και μπορεί να περιστραφεί σε οποιαδήποτε γωνία, έτσι οποιοδήποτε ηλεκτρονικό προϊόν μπορεί να τοποθετηθεί.
Οι κύριοι λόγοι για τα πετώντας μέρη στη διαδικασία τοποθέτησης SMT είναι οι ακόλουθοι:
Το συστατικό πάχος τίθεται ανακριβώς. Εάν το πάχος του συστατικού είναι λεπτό, αλλά η ρύθμιση στη βάση δεδομένων καλείται πάχος, το ακροφύσιο αναρρόφησης καταγράφεται προτού να φθάσει το συστατικό στη θέση μαξιλαριών, και ο πίνακας X.Y που καθορίζεται στο PCB κινείται σε μια υψηλή ταχύτητα, προκαλώντας την αδρανή πτήση, έτσι το συστατικό πάχος πρέπει να τεθεί σωστά.
Το πάχος PCB τίθεται ανακριβώς. Εάν το πραγματικό πάχος του PCB είναι λεπτύτερο, αλλά η ρύθμιση βάσεων δεδομένων είναι παχύτερη, οι καρφίτσες υποστήριξης μηχανών τοποθέτησης δεν μπορούν να ανυψώσουν πλήρως το PCB κατά τη διάρκεια της διαδικασίας παραγωγής, και τα συστατικά μπορούν να μειωθούν κάτω πρίν φθάνουν στη θέση μαξιλαριών, με συνέπεια τα πετώντας μέρη.
Το warpage PCB που υπερβαίνει την ανοχή της μηχανής τοποθέτησης μπορεί επίσης να προκαλέσει τα πετώντας μέρη.
FAQ
Q1: Ποια είναι η ελάχιστη τοποθετώντας ακρίβεια του προϊόντος σας;
Α: Τα προϊόντα μας μπορούν να διαιρεθούν σε πολλών χρήσεων μηχανές και ειδικές μηχανές. Τα μικρότερα συστατικά που μπορούν να συνδεθούν με κάθε μηχανή είναι διαφορετικά. Εάν θέλετε να ξέρετε περισσότερων, μπορείτε να με έρθετε σε επαφή με μέσω των στοιχείων επαφής στο κατώτατο σημείο. Θα παράσχω σε σας περισσότερες πληροφορίες για SMT Mounter.
Q2: Ποια είναι η βέλτιστη ικανότητα των προϊόντων σας;
Α: Το πραγματικό προϊόν του mounter σε αυτήν την βιομηχανία υπολογίζεται συντηρητικά για να είναι 60% της βέλτιστης ικανότητας παραγωγής, αλλά όλα εξαρτάται από το προϊόν που θέλετε να κάνετε, σχέδιο PCB, συστατικός τύπος, συστατική ποσότητα, κ.λπ.
