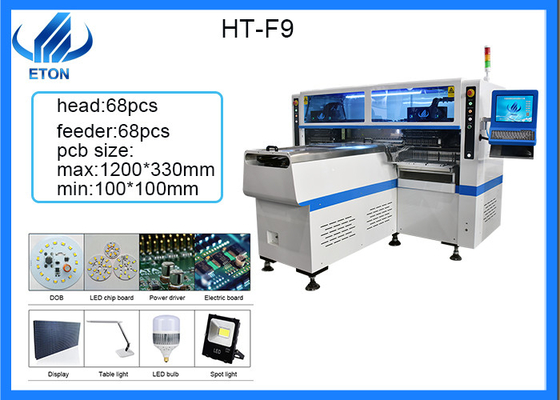

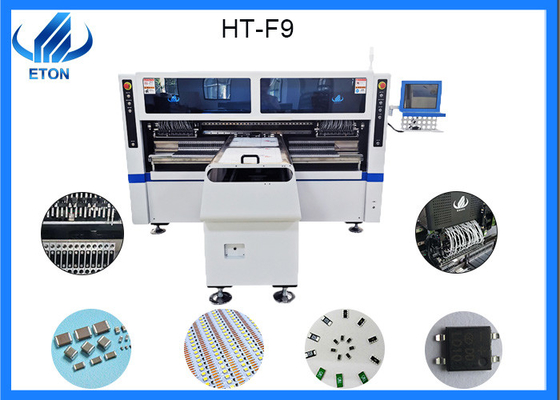

Να τοποθετήσει SMT η μηχανή ισχύει για το οδηγημένο φως, να τοποθετήσει η μηχανή ισχύει για οδηγημένα 3014,3020,3528,5050, αντιστάτης, bridgr rectfiers

Να τοποθετήσει SMT η μηχανή ισχύει για το οδηγημένο φως, να τοποθετήσει η μηχανή ισχύει για οδηγημένα 3014,3020,3528,5050, αντιστάτης, bridgr rectfiers

Χαρακτηριστικά γνωρίσματα

Ισχύστε για 0,6 Μ, 0,9 Μ, 1,2 άκαμπτα PCB Μ και 0,5 Μ, 1 εύκαμπτη λουρίδα των οδηγήσεων Μ. Να παραγάγει με 4 τύπους υλικών συγχρόνως με την υψηλή ικανότητα. διαθέσιμος για τον πίνακα με οποιοδήποτε ποσοστό του τσιπ και του αντιστάτη των οδηγήσεων.

Ο διπλός βραχίονας τέσσερα modul, 17 ακροφύσια για κάθε τοποθετώντας μέρος, μέρος A/B/C/D μπορεί να τοποθετηθεί χωριστά ή συγχρόνως.

Βαθμολόγηση αυτόματα, υψηλή ακρίβεια, διαθέσιμη για RGB.

Αποκλειστική τεχνολογία διπλωμάτων ευρεσιτεχνίας: Ομάδα που παίρνουν και ομάδα που τοποθετεί.

Τεχνική παράμετρος

Διάσταση: 2700*2300*1550mm

Συνολικό βάρος: 1700kg

Πλάτος μήκους PCB: Max: 1200*330mm λ.: 100*100mm

Πάχος PCB: 0.55mm

PCB που στερεώνει: Διευθετήσιμη πίεση αεροκίνητη

Τοποθετώντας τρόπος: Επιλογή ομάδας και τοποθέτηση ομάδας

Λογισμικό: Ε&Α ανεξάρτητα

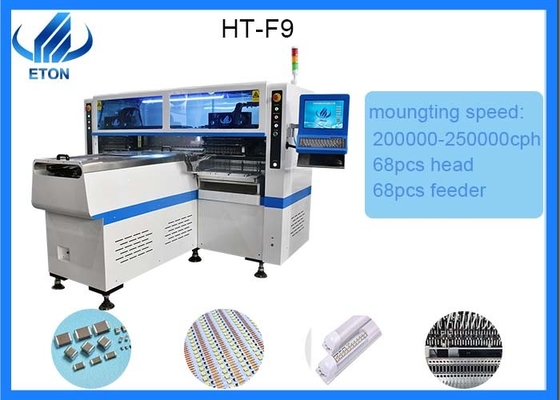

Τοποθετώντας ταχύτητα: 200000-25000CPH

Επαναλάβετε την τοποθετώντας ακρίβεια: ±0.02mm (ακρίβεια επανάληψης)

Τοποθετώντας ύψος: ≦5mm

Συστατικά: 3014/5050 και πυκνωτές οδηγήσεων 3020/3528/, αντιστάτες, διορθωτές γεφυρών, κ.λπ.

No.of κάμερα: 5pcs

Comsumption δύναμης: 6KW

No.of κεφάλι: 68pcs

No.of τροφοδότης: 68pcs

ΓΡΑΜΜΉ SMT

Χαρακτηριστικά γνωρίσματα:

1.high η πυκνότητα συνελεύσεων, το μικρό μέγεθος και ελαφρύς των ηλεκτρονικών προϊόντων, το μέγεθος και το βάρος των τμημάτων SMT είναι μόνο περίπου 1/10 των παραδοσιακών βυσματωτών συστατικών, μετά από τη γενική χρήση SMT, τα ηλεκτρονικά προϊόντα μειώνουν 40% ~ 60% του όγκου, βάρος, 60% ~ 80%.

2.High αξιοπιστία και αντιδονητική δυνατότητα. Χαμηλό ποσοστό ατέλειας ύλης συγκολλήσεως κοινό.

3.Good χαρακτηριστικό υψηλής συχνότητας. Μειωμένη ηλεκτρομαγνητική και παρέμβαση ραδιοσυχνότητας.

4.easy για να πραγματοποιήσετε την αυτοματοποίηση, βελτιώστε την αποδοτικότητα παραγωγής. Μειώστε το κόστος από 30% ~ 50%. Εκτός από το υλικό, ενέργεια, εξοπλισμός, εργατικό δυναμικό, χρόνος και ούτω καθεξής.

Κεφάλι

Το ακροφύσιο SMT, SMT SMT mounter χρησιμοποιείται για να απορροφήσει και να τοποθετήσει την πραγματική επαφή με το συστατικό μέρος. Υπάρχει μέγεθος, η βάση γιατί η ταξινόμησή της είναι γενικά το μέγεθος της διαμέτρου της.

1.Nozzle υλικό:

(1) πλαστικό ακροφύσιο: το πλαστικό ακροφύσιο όπως το όνομα προτείνει, το υλικό του ακροφυσίου αποτελείται από το πλαστικό, αυτό το είδος ακροφυσίου είναι κατάλληλο για την επιφάνεια του ηλεκτρονικού συστατικού ανώμαλη ή τα κολλώδη ηλεκτρονικά υλικά, το πλεονέκτημα του πλαστικού ακροφυσίου είναι χαμηλότερο κόστος, αλλά η λαστιχένια ζωή ακροφυσίων δεν είναι μακριά, η ανάγκη για την κανονική αντικατάσταση, αυτό συστήνεται ότι η αγορά του λαστιχένιου ακροφυσίου, αγοράζει το πιό λαστιχένιο ακροφύσιο για τη χρήση, όταν μπορεί να αντικατασταθεί άμεσα η ένδυση.

(2) ακροφύσιο αναρρόφησης χάλυβα διαμαντιών: τα πλεονεκτήματα στερεός, ανθεκτικός και εύχρηστος, αλλά ακριβός, οικονομικώς αποδοτικός δεν είναι υψηλά.

(3) ακροφύσιο αναρρόφησης χάλυβα βολφραμίου: ακροφύσιο αναρρόφησης χάλυβα βολφραμίου ισχυρό, ανθεκτικό, αλλά εύκολο να λευκάνει, αλλά λευκαίνοντας στο επίστρωμα μανδρών πετρελαίου, αλλά και να συνεχίσει να χρησιμοποιεί.

(4) κεραμικό ακροφύσιο: το κεραμικό ακροφύσιο δεν είναι άσπρο, αλλά πολύ εύθραυστο, εύκολος να σπάσει.

2.Nozzle μορφή: η μορφή ακροφυσίων αναρρόφησης έχει την τετραγωνική τρύπα, κύκλος, αυλάκωση β, τα κοινά ηλεκτρονικά υλικά είναι γενικά - διαθέσιμος στην αγορά, μπορούν να αγοραστούν άμεσα αντίστοιχος στη off-the-shelf μηχανή SMT μπορούν να είναι, κάποιος πίνακας ανωτέρω θα είναι χρησιμοποιημένα σχεδιασμένα περίγραμμα μέρη ή τα μεγάλα υλικά, αυτό πρέπει να προσαρμοστούν στο ηλεκτρονικό συστατικό.
