Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| όνομα: | μηχανή επιλογών και θέσεων | Διάσταση: | 1650*2000*1550 χιλ. |
|---|---|---|---|
| Δύναμη: | 380 εναλλασσόμενο ρεύμα 50 Hz | Συνολικό βάρος: | 2800KG |
| Λογισμικό: | Ε&Α ανεξάρτητα | Σύστημα: | Windows7 |
| Κατανάλωση ισχύος: | 8kw | Εξουσιοδότηση: | 1 έτος |
| Οπτική κάμερα: | 4 σύνολα εισαγόμενης κάμερας | Πλάτος μήκους PCB: | ανώτατα 500*300mm λ. 100*100mm |
| Υψηλό φως: | Μηχανή Mounter των αυτόματων οδηγήσεων,Μηχανή Mounter των οδηγήσεων βολβών,80000CPH αυτόματη οδηγημένη μηχανή συνελεύσεων φω'των |
||
Λεπτομέρειες της μηχανής συνελεύσεων smt
1. 2 σύνολα εισαγόμενων καμερών, αναγνωρίζουν συγχρόνως, εξασφαλίστε αποτελεσματικά την τοποθετώντας ταχύτητα και precision.vision για τον προσδιορισμό πτήσης, διόρθωση σημαδιών.
2. Διπλό σύστημα, διπλά πολυσύνθετα mounter.to προϊόντα ενότητας δύο διαφορετικά προϊόντα ταυτόχρονα.
3. Οι X-$L*Y χρήσεις κίνησης εισήγάγαν τη μεγάλης ακρίβειας αλέθοντας ράβδο βιδών σφαιρών + εισαγόμενος βαρέων καθηκόντων γραμμικός οδηγός, γρήγορα να τοποθετήσουν, χαμηλού θορύβου, υψηλή ακρίβεια.
4. Η σερβο μηχανή και το Drive και ο ακριβής γραμμικός οδηγός, υψηλός-ακριβή ακροφύσια, αυτόματο σίτιση ενσωματωμένο σύστημα, ισχυρή σταθερότητα, υπόσχονται το 24ωρο μοντάρισμα σταθερά.
Τεχνική παράμετρος της μηχανής συνελεύσεων smt
| Ht-E5D | ||
| PCB | Πλάτος μήκους PCB | Max: 500*300mm λ.: 100*100mm |
| Πάχος PCB | 0.5~3mm | |
| Στερέωση PCB | Ηλεκτρική στερέωση + διευθετήσιμη πίεση αεροκίνητη | |
| Τοποθετώντας τρόπος |
Ομάδα στην επιλογή και χωριστός στην τοποθέτηση Χωρίστε στην επιλογή και χωρίστε στην τοποθέτηση |
|
| O.S. | σύστημα | Παράθυρα 7 |
| λογισμικό | Ε&Α ανεξάρτητα | |
| επίδειξη | Όργανο ελέγχου οθόνης αφής | |
| Συσκευή εισαγωγής | Πληκτρολόγιο, ποντίκι | |
|
Όραμα σύστημα |
No.of κάμερα |
2sets της εισαγόμενης κάμερας Όραμα για τον προσδιορισμό ευθυγράμμισης, διόρθωση σημαδιών |
| Τοποθετώντας ακρίβεια | 0.02mm (ακρίβεια επανάληψης) | |
| Τοποθετώντας ύψος | <36mm> | |
| Τοποθετώντας ταχύτητα | 80000CPH | |
| Συστατικό διάστημα | 0.2mm | |
| Δύναμη | 380AC 50HZ | |
| Κατανάλωση ισχύος | 8KW | |
| Μετάδοση μεταφορέων | Ανώτατο μήκος: 500mm | |
| Ταχύτητα μετάδοσης | >500mm/sec | |
| Κατεύθυνση μετάδοσης | Και η δύο κατεύθυνση | |
| Τρόπος μετάδοσης | Αυτόματη σε απευθείας σύνδεση κίνηση | |
| Πίεση αέρα | >5.0kg το /cm ² | |
| Ηλεκτρικός έλεγχος | Ανεξάρτητες έρευνα και ανάπτυξη από ETON | |
| Χ, Υ, τρόπος κίνησης άξονα Χ | Μαγνητική γραμμική μηχανή υψηλών σημείων + έλεγχος σερβο μηχανών για το Χ, Υ, άξονας Ζ | |
| Τρόπος σίτισης | ||
| Σύστημα τροφοδοσίας | No.of σταθμός τροφοδοτών | Μονομαχία mode.totally 60 |
| No.of ακροφύσια | Διπλό mode.totally 16 | |
| Τρόπος σίτισης | Ηλεκτρικός τροφοδότης με τη διπλή μηχανή | |

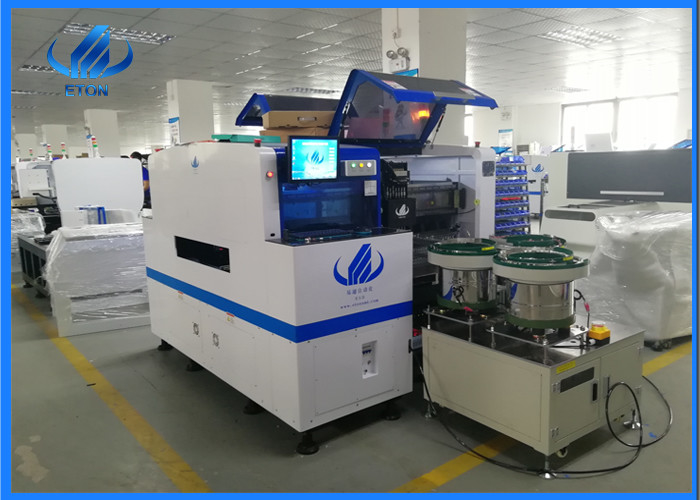

Μηχανή ht-E5D επιλογών και θέσεων
Εφαρμογή της μηχανής συνελεύσεων smt
Προσοχή
1. Πρίν χρησιμοποιείτε τη μηχανή επιλογών και θέσεων, πρέπει να καταλάβετε τις βασικές παραμέτρους της μηχανής τοποθέτησης
2. Πρίν τρέχει τη μηχανή επιλογών και θέσεων, ο χειριστής πρέπει να κάνει μια περιεκτική επιθεώρηση της μηχανής.
3. Σύμφωνα με την ακολουθία λειτουργίας μποτών για να εφαρμόσει τη μηχανή επιλογών και θέσεων, πρέπει να υπάρξει οδηγίες μιας τις λεπτομερείς μηχανών λειτουργίας
4. Είναι απαραίτητο να διευθυνθεί η κανονικές ανίχνευση μηχανικών βλαβών και οι εργασίες συντήρησης στη μηχανή επιλογών και θέσεων εγκαίρως.
Παρατηρήσεις:
1.Payment όροι: Η κατάθεση 30% εκ των προτέρων, η ισορροπία 70% πρέπει να πληρωθεί πριν από την αποστολή από T/T.
2.Delivery χρόνος: 30 ημέρες μετά από την κατάθεση.
3.Warranty: 1 έτος. (συμπεριλαμβανομένων των ανταλλακτικών)
