Πρότυπο: | Ht-e8s-1200 | Διάσταση: | 2550*1650*1550mm |
---|---|---|---|
Εξουσιοδότηση: | 1 έτος, 12 μήνες | όνομα: | Τσιπ Mounter SMD, επιλογή SMT και μηχανή θέσεων |
Εφαρμογή: | Γραμμή παραγωγής SMD, να τοποθετήσει SMT μηχανή σκοπευτών, γραμμή παραγωγής SMT, για τη μηχανή SMT | Παροχή ηλεκτρικού ρεύματος: | 380V 50HZ |
Όρος: | 100% αρχικός, ολοκαίνουργιος | Όνομα προϊόντων: | Μηχανή συνελεύσεων των οδηγήσεων Mounter \ των οδηγήσεων μηχανών \ θέσεων, αυτόματοι τοποθετώντας σκ |
Βάρος: | 1700KG | Τοποθετώντας ταχύτητα: | 45000 CPH |
Τύπος: | Αυτόματος | Χρήση: | Συνέλευση πινάκων κυκλωμάτων, να τοποθετήσει SMT μηχανή, SMD, οδηγήσεις |

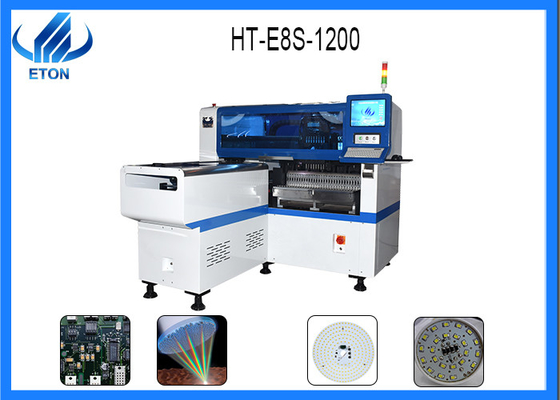

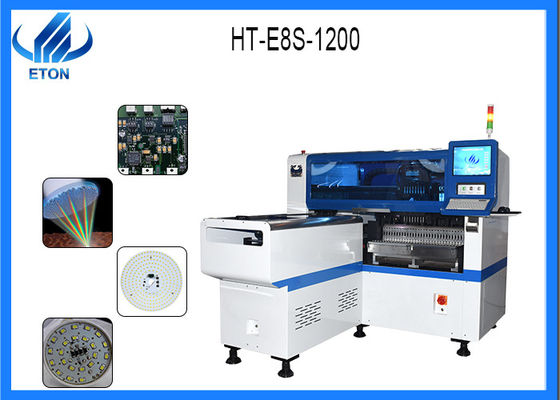

Η επιλογή και η θέση SMT πελεκούν mounter στην οδηγημένη ελαφριά βιομηχανία για τον οδηγημένο βολβό, το βολβό DOB, κ.λπ.
Τεχνική παράμετρος
Διάσταση: 2550*1650*1550mm
Συνολικό βάρος: 1700kg
Πλάτος μήκους PCB: Max: 1200*500mm λ.: 100*100mm
Πάχος PCB: 0.55mm
No.of κάμερα: 2sets της εισαγόμενης κάμερας
PCB που στερεώνει: Διευθετήσιμη πίεση αεροκίνητη
Τοποθετώντας τρόπος: Επιλογή ομάδας και χωριστή επιλογή placingseparate και χωριστή τοποθέτηση
Λογισμικό: Ε&Α ανεξάρτητα
Τοποθετώντας ακρίβεια: ±0.04mm
Τοποθετώντας ύψος:<15mm>
Τοποθετώντας ταχύτητα: 45000 CPH
Συστατικά: Οδηγήσεων, πυκνωτές, αντιστάτες, ολοκληρωμένο κύκλωμα, διαμορφωμένα συστατικά, κ.λπ.
Κατεύθυνση μετάδοσης: Και η δύο κατεύθυνση (επιλογή)
Αποκλειστική κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία
Ηλεκτρονικό σύστημα τροφοδοσίας τροφοδοτών.
Προσδιορισμοί πτήσης ευθυγράμμισης οράματος, διόρθωση σημαδιών.
Απευθείας υλική λειτουργία ξαναφορτώματος
Αυτόματος-βελτιστοποίηση τις συντεταγμένες που παράγονται μετά από, κ.λπ.
Διαδικασία SMT
1.stencil εκτυπωτής: την κόλλα ύλης συγκολλήσεως στο PCB από λείπει ο εκτυπωτής διάτρητων
2.mounter: η λειτουργία είναι να τοποθετηθεί η επιφάνεια τοποθετεί τα συστατικά στο PCB στη σωστή θέση. Ο εξοπλισμός χρησιμοποιούμενος είναι μια μηχανή SMT, που βρίσκεται στη γραμμή παραγωγής SMT πίσω από τη μηχανή εκτύπωσης οθόνης.
3.Curing: η λειτουργία είναι να λειωθεί η κόλλα έτσι ώστε τα τμήματα συνελεύσεων επιφάνειας συνδέονται σταθερά με τον πίνακα PCB. Ο εξοπλισμός χρησιμοποιούμενος είναι ένας θεραπεύοντας φούρνος, που βρίσκεται στη γραμμή παραγωγής SMT στο πίσω μέρος της μηχανής SMT.
4.Reflow συγκολλώντας: η λειτουργία είναι να λειωθεί η κόλλα ύλης συγκολλήσεως, έτσι ώστε ο πίνακας τμημάτων συνελεύσεων επιφάνειας και PCB που συνδέεται σταθερά από κοινού. Ο εξοπλισμός χρησιμοποιούμενος είναι ένας συγκολλώντας φούρνος επανακυκλοφορίας, ο οποίος βρίσκεται πίσω από τη μηχανή SMT SMT στη γραμμή παραγωγής.
5.cleaning: ο ρόλος του είναι να συγκεντρώσει τον πίνακα PCB στα ανωτέρω επιβλαβή υπολείμματα συγκόλλησης όπως η αφαίρεση ροής. Ο εξοπλισμός χρησιμοποιούμενος είναι ένα πλυντήριο, η θέση μπορεί να μην καθοριστεί, μπορεί να είναι σε ανοικτή γραμμή, δεν μπορεί να είναι σε ανοικτή γραμμή.
6.detection: ο ρόλος του είναι να συγκεντρώσει τον πίνακα PCB για την ανίχνευση ποιότητας συγκόλλησης και ποιότητας συνελεύσεων. Ο εξοπλισμός χρησιμοποιούμενος περιλαμβάνει να ενισχύσει - γυαλί, μικροσκόπιο, σε απευθείας σύνδεση όργανο δοκιμής (ICT), πετώντας όργανο δοκιμής βελόνων, αυτόματη οπτική δοκιμή (AOI), σύστημα δοκιμής ακτίνας X, όργανο δοκιμής λειτουργίας και ούτω καθεξής. Η θέση σύμφωνα με τις ανάγκες της ανίχνευσης, μπορεί να διαμορφωθεί στην κατάλληλη θέση στη γραμμή παραγωγής.
7.repair: ο ρόλος του είναι να ανιχνεύσει την αποτυχία της επανάληψης πινάκων PCB. Τα εργαλεία χρησιμοποιούμενα είναι συγκολλώντας σίδηρος, τερματικός σταθμός επισκευής, κ.λπ… διαμορφώνουν οπουδήποτε στη γραμμή παραγωγής.
