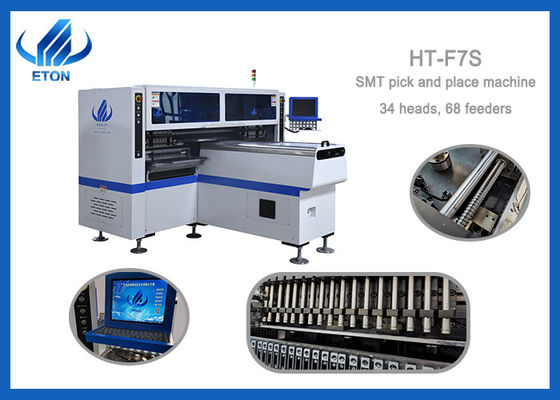

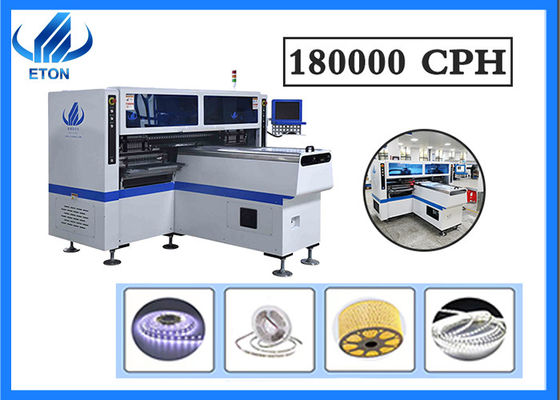

οδηγημένη ελαφριά γραμμή μηχανών κατασκευής για τον οδηγημένο σωλήνα και λουρίδα με 180K CPH
Η τεχνική παράμετρος της οδηγημένης γραμμής μηχανών κατασκευής σωλήνων και λουρίδων
| Αριθ. Από το σταθμό τροφοδοτών |
68 PC |
| Αριθ. Από το κεφάλι |
34PCS |
| Αριθ. Από τη κάμερα |
5 σύνολα ψηφιακής κάμερα |
| .PCB πλάτος μήκους |
Max: 1200*330mm λ.: 100*100mm |
| Πάχος PCB |
0.55mm |
| Στερέωση PCB |
Διευθετήσιμη πίεση αεροκίνητη |
| Τοποθετώντας τρόπος |
Επιλογή ομάδας και τοποθέτηση ομάδας |
| Τρόπος σίτισης |
Ηλεκτρικός τροφοδότης με τη διπλή μηχανή |
| λογισμικό |
Ε&Α ανεξάρτητα |
| Τοποθετώντας ύψος |
≤5mm |
| Κατανάλωση ισχύος |
6kw |
| Χ, Υ, τρόπος κίνησης άξονα Ζ |
Μαγνητική γραμμική μηχανή υψηλών σημείων και σερβο μηχανή |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητες έρευνα και ανάπτυξη από ETON |
| Διάσταση |
2700*2300*1500mm |
| Βάρος |
1700kg |
| Δύναμη |
380AC 50HZ |
| Συστατικά |
Οδηγημένος 3014/3528/3020/5050 και αντιστάτης, πυκνωτής, recitifiers κ.λπ. γεφυρών. |
Γραμμή παραγωγής της οδηγημένης γραμμής μηχανών κατασκευής σωλήνων και λουρίδων
Εκτύπωση διάτρητων: η κόλλα ύλης συγκολλήσεως είναι ένα υλικό συνέχειας για τα συγκολλητικά τμήματα επιφάνειας και το PCB για να συνδέσει η μια με την άλλη. Κατ' αρχάς, το πιάτο χάλυβα χαράζεται ή περικοπή λέιζερ, και έπειτα η κόλλα ύλης συγκολλήσεως τυπώνεται στο μαξιλάρι συγκόλλησης του PCB από το ελαστικό μάκτρο της μηχανής εκτύπωσης, ώστε να εισαχθεί το επόμενο βήμα.
Συστατική τοποθέτηση: Η συστατική τοποθέτηση είναι η βασική εστίαση τεχνολογία και εργασία της ολόκληρης διαδικασίας SMT. Η διαδικασία ΧΡΗΣΙΜΟΠΟΙΕΙ τον ιδιαίτερα ακριβή αυτόματο να τοποθετήσει εξοπλισμό για να τοποθετήσει ακριβώς την επιφάνεια τοποθετεί τα συστατικά στο μαξιλάρι ύλης συγκολλήσεως του τυπωμένου PCB μέσω του προγραμματισμού υπολογιστών. Δεδομένου ότι το σχέδιο των συγκολλητικών τμημάτων επιφάνειας γίνεται όλο και περισσότερο ακριβές, η απόσταση μεταξύ των ενώσεων γίνεται μικρότερη, έτσι η τεχνική δυσκολία επιπέδων της λειτουργίας τοποθέτησης αυξάνεται μέρα με τη μέρα.
Επανακυκλοφορία που συγκολλά: Η συγκόλληση επανακυκλοφορίας πρόκειται να τοποθετηθεί στην επιφάνεια των συγκολλητικών συστατικών του PCB, μετά από το φούρνο επανακυκλοφορίας προθερμαίνοντας πρώτα με την ενεργοποιημένη ροή, για να αυξήσει τη θερμοκρασία της στην κόλλα ύλης συγκολλήσεως λειωμένων μετάλλων 217 ℃, τα πόδια και τα συγκολλώντας συνδεδεμένα μαξιλάρι τμήματα PCB, κατόπιν μετά από να δροσίσει, ψύξη, να κάνουν τη θεραπεία ύλης συγκολλήσεως, η συγκολλητική σύνδεση τμημάτων επιφάνειας και PCB ολοκληρώνεται.
σχεδιαγράμματα επιχείρησης
Η προηγμένη τεχνολογία και η καινοτομία ETON οδηγούν την επανάσταση της αγοράς γρήγορα, και λαμβάνουν διάφορος την πνευματική ιδιοκτησία technologies.and που εκτιμάται όπως «επιχείρηση υψηλής τεχνολογίας της επιχειρηματικής» «Κίνας» υψηλής τεχνολογίας «το βραβείο καινοτομίας τεχνολογίας των οδηγήσεων τοπ εμπορικών σημάτων» «το 2015» «το βραβείο καινοτομίας των 4ων οδηγήσεων της Κίνας πρώτο».
Συσκευασία και παράδοση
Βήμα 1: συσκευάστε τη μηχανή με το βαμβάκι αφρού και την ταινία τεντωμάτων για να προστατεύσετε έξω από τη μηχανή
Βήμα 2: Κενή συσκευασία. Βάλτε desiccant σε μια κενή τσάντα για να αποτρέψετε την υγρασία χρησιμοποιήστε τα λουριά για να εξασφαλίσετε τη μηχανή
Βήμα 3: επαγγελματική ξύλινη συσκευασία κιβωτίων.
