Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Διάσταση: | 2700*2300*1550mm | Μέγεθος PCB: | Max: 1200*330mm λ.: 100*100mm |
---|---|---|---|
Πάχος PCB: | 0.5~5mm | Τοποθετώντας τρόπος: | Επιλογή ομάδας και τοποθέτηση ομάδας |
Τοποθετώντας ακρίβεια: | ±0.02mm (ακρίβεια επανάληψης) | Τοποθετώντας ύψος: | Πρότυπα: ≤5mm |
Τοποθετώντας ταχύτητα: | 200000~250000 CPH | No.of σταθμός τροφοδοτών: | 68 PC |
No.of κεφάλι: | 68 PC | Δύναμη: | 380AC 50Hz |
Κατανάλωση ισχύος: | 6kw | Χ, Υ, τρόπος κίνησης άξονα Ζ: | Μαγνητική γραμμική μηχανή υψηλών σημείων και σερβο μηχανή |
Υψηλό φως: | Μηχανή 68 επιλογών και θέσεων κεφάλια,Μηχανή θέσεων επιλογών σωλήνων SMT οδηγήσεων,Μηχανή 250000CPH θέσεων επιλογών SMT |

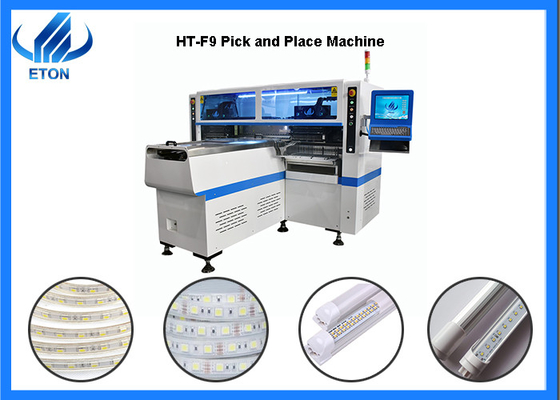

Ελαφριές επιλογή 68 κεφαλιών 250000CPH SMT λουρίδων σωλήνων οδηγήσεων ελαφριές και μηχανή θέσεων
Χαρακτηριστικά γνωρίσματα μηχανών:
1.Apply στο άκαμπτα PCB 0.6m, 0.9m, 1.2m και 0.5m, εύκαμπτη λουρίδα των οδηγήσεων 1m. Παράγοντας με να παραγάγει με 4 υλικά τύπων συγχρόνως με την υψηλή ικανότητα, διαθέσιμη για τον πίνακα με οποιοδήποτε ποσοστό του οδηγημένων τσιπ και του αντιστάτη.
2.Dual οπλίστε τέσσερις ενότητα, 17 ακροφύσια για κάθε τοποθετώντας μέρος, το μέρος A/B/C/D μπορεί να τοποθετηθεί χωριστά ή συγχρόνως.
3.Exclusive τεχνολογία διπλωμάτων ευρεσιτεχνίας: Ομάδα που παίρνουν και ομάδα που τοποθετεί.

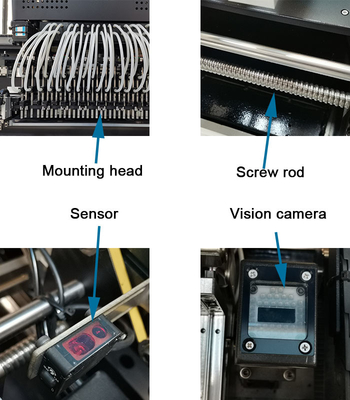

4.5 κάμερες, 2 κάμερες διόρθωσης τροφοδοτών, 2 κάμερες διόρθωσης ακροφυσίων, μια κάμερα σημαδιών, υψηλή ακρίβεια τοποθέτησης.
5.The να τοποθετήσει επιτευχμένο ταχύτητα 200000~25000CPH.
6.The το λογισμικό, το κύκλωμα και η δομή ολόκληρης της μηχανής όλες υλικού αναπτύσσονται ανεξάρτητα από την επιχείρησή μας, με τα ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας.
Κύρια παράμετρος μηχανών:
Πρότυπο | Ht-F9 (επιλογή υψηλής ταχύτητας των διπλών οδηγήσεων βραχιόνων μαγνητικών γραμμικών και μηχανή θέσεων |
Διάσταση (L*W*H) | 2700*2300*1550mm |
Βάρος | 1700kg |
Πάχος PCB | 0.5~5mm |
Τοποθετώντας ακρίβεια | ±0.02mm |
Τοποθετώντας τρόπος | Ομάδα που παίρνουν και ομάδα που τοποθετεί |
Συστατικά | LED3014/3020/3528/5050 και αντιστάτης, πυκνωτές, διορθωτές γεφυρών |
Τοποθετώντας ύψος | ≤5mm |
Τοποθετώντας ταχύτητα | 200000~250000 CPH |
NO.of κάμερα | 5PCS (ψηφιακή κάμερα) |
Αριθ. Από το σταθμό τροφοδοτών | 68 PC |
Αριθ. Από το κεφάλι | 68 PC |
Χ, τρόπος κίνησης άξονα Υ | Μαγνητική γραμμική motor+servo μηχανή υψηλών σημείων |
Τρόπος σίτισης | Ηλεκτρικός τροφοδότης με τη διπλή μηχανή |

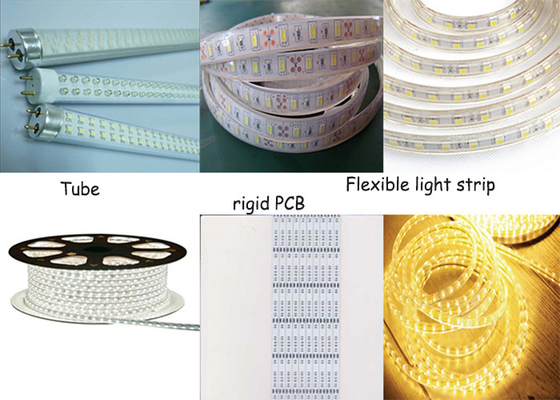

Εφαρμογή:
Αυτή η μηχανή κατάλληλη για το σκληρό ελαφρύ πίνακα 0.5m, 1m, 1.2m ή οποιοδήποτε μήκος της εύκαμπτης λουρίδας. Μπορεί να παραγάγει
Γραμμικά προϊόντα όπως ο σωλήνας λαμπτήρων, εύκαμπτη λουρίδα, φως επιτροπής, οθόνη επίδειξης και ούτω καθεξής.
Γραμμή παραγωγής SMT:
1 | Μηχανή εκτυπωτών κολλών ύλης συγκολλήσεως (εκτύπωση κολλών ύλης συγκολλήσεως): Την κόλλα κολλών ή μπαλωμάτων ύλης συγκολλήσεως διαρρέουν επάνω στα μαξιλάρια του πίνακα PCB που προετοιμάζεται για το επόμενο βήμα της συγκόλλησης των συστατικών. |
2 | Μεταφορέας: η μετάδοση ο πίνακας PCB για να επιλέξει και να τοποθετήσει τη μηχανή, συγχρόνως, αυτό χρησιμοποιείται για τη σύνδεση μεταξύ των γραμμών παραγωγής SMT και μπορεί επίσης να χρησιμοποιηθεί για την αποθήκευση των εύκαμπτων πινάκων PCB λουρίδων. |
3 | Μηχανή ht-e8s-1200 επιλογών και θέσεων: Ακριβώς τοποθετήστε την επιφάνεια τοποθετεί τα συστατικά στις σταθερές θέσεις στον πίνακα PCB. |
4 | Μεταφορέας: μετάδοση ο πίνακας PCB στο φούρνο επανακυκλοφορίας. Συγχρόνως, χρησιμοποιείται για τη σύνδεση μεταξύ των γραμμών παραγωγής SMT και μπορεί επίσης να χρησιμοποιηθεί για την αποθήκευση των πινάκων PCB. |
5 | Είσοδος του φούρνου επανακυκλοφορίας: Λειώστε την κόλλα κολλών ή κύβων ύλης συγκολλήσεως για να συνδέσετε σταθερά τα συστατικά με τον πίνακα οδηγών. |
6 |
Δοκιμή: Δοκιμή εάν η απόδοση προϊόντων είναι άθικτη (χειρωνακτική επιθεώρηση) |
Συσκευασία:
Τα πλεονεκτήματά μας:
1.We οδηγούν τον κατασκευαστή της αυτόματης επιλογής υψηλής ταχύτητας και τοποθετούν τη μηχανή.
2.80% το μεγάλο και απαριθμημένο οδηγημένο εργοστάσιο είναι ο πελάτης μας. Έχουμε πέρα από την ιστορία ανάπτυξης δεκαετιών.
3.We έχουν ένα βιομηχανικό πάρκο που καλύπτει έναν τομέα 50.000 τετραγωνικών μέτρων στο jiangxi, το οποίο έχει τη διάφορη μηχανή.
4.We έχουν επιλογή παγκόσμιας την αρχείο-σπάζοντας υψηλής ταχύτητας και τοποθετούν τη μηχανή, ποια ταχύτητα έφθασε σε 500000CPH.
5.We έχουν τον τοπικό μηχανικό της Ινδίας, εφ' όσον αγοράζετε τη μηχανή, εμείς θα κανονίσουν τους μηχανικούς για να εγκαταστήσουν, να διορθώσουν και εκπαιδευτικός σας δωρεάν, έως ότου μαθαίνετε να ενεργοποιείτε τη μηχανή, η υπηρεσία είναι πολύ κατάλληλη. Εμείς
έχετε τα γραφεία σε Mumbai και το Νέο Δελχί, πολύ γρήγορα να υποστηρίξουν.
FAQ:
1. Έχετε τους υπερπόντιους μηχανικούς;
Ναι, φυσικά. Έχουμε τους τοπικούς μηχανικούς στην Ινδία, εάν έχετε οποιοδήποτε πρόβλημα για τη μηχανή, εμείς μπορούμε να στείλουμε το μηχανικό της Ινδίας για να λύσουμε το πρόβλημα για σας.
2.How μπορώ να αγοράσω αυτήν την μηχανή από σας;
a.Consult εμείς για αυτό το προϊόν σε απευθείας σύνδεση ή με ηλεκτρονικό ταχυδρομείο.
b.Negotiate και επιβεβαιώστε την τελική τιμή, τη ναυτιλία, τις μεθόδους πληρωμής και άλλους όρους.
c.Send το τιμολόγιο αιτήσεων και επιβεβαιώνετε τη διαταγή σας.
d.Make η πληρωμή σύμφωνα με τη μέθοδο που τίθεται στο τιμολόγιο αιτήσεων.
e.We προετοιμάζονται για τη διαταγή σας από την άποψη του τιμολογίου αιτήσεων μετά από να επιβεβαιώσουν την πλήρη πληρωμή σας.
3.Which οι χώρες είναι οι μηχανές σας που πωλούνται κυρίως;
Τα προϊόντα μας εξήγαγαν σε περισσότερες από 20 χώρες και περιοχές, συμπεριλαμβανομένης της Τουρκίας, την Αίγυπτο, την Ινδία, το Πακιστάν, τη Νότια Αφρική, τη Βραζιλία κ.λπ.
4.What είναι η διαδικασία της καταβολής;
T/T είναι OK.30% κάτω - πληρωμή εκ των προτέρων, πληρωμή 70% πριν από την παράδοση.
