Μέγεθος PCB: | Μέγιστο μέγεθος: 500*450 mm (Μονή πλευρά) | Πάχος PCB: | 0,5-4,5 χλστ |
---|---|---|---|
ΦΩΤΟΓΡΑΦΙΚΗ ΜΗΧΑΝΗ: | Στοιχείο αναγνώρισης όρασης πτήσης κεφαλής Ευθυγράμμιση όρασης + Διόρθωση σήμανσης | Επαναλάβετε την ακρίβεια: | ±0,02 mm |
Ύψος τοποθέτησης: | ≦ 6 mm | Βέλτιστη ταχύτητα: | 120000 CPH |
Εύρος εξαρτημάτων: | Ελάχ. συσκευασίες 0201~10 mm και IC κ.λπ. | Αριθμός κεφαλιών: | Διπλή όψη: 40 ΤΕΜ Μονή όψη: 20 ΤΕΜ |
Τρόπος σίτισης: | Έξυπνος τροφοδότης διπλής κεφαλής | Τρόπος οδήγησης άξονα X,Y,Z: | Μαγνητικός γραμμικός κινητήρας και σερβοκινητήρας υψηλής τεχνολογίας |
Υψηλό φως: | μαγνητικός κινητήρας αυτόματη βάση στήριξης τσιπ,120000CPH αυτόματη βάση στήριξης τσιπ,LED Light SMT Pick Place Machine |

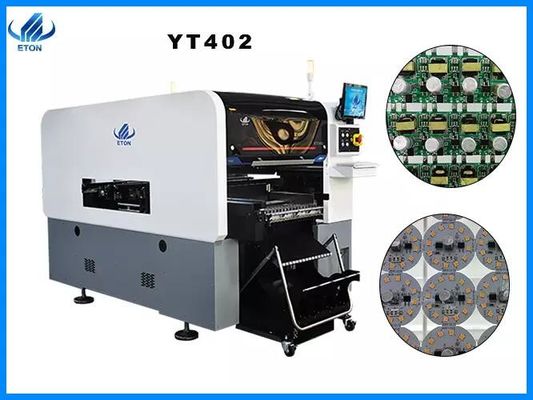

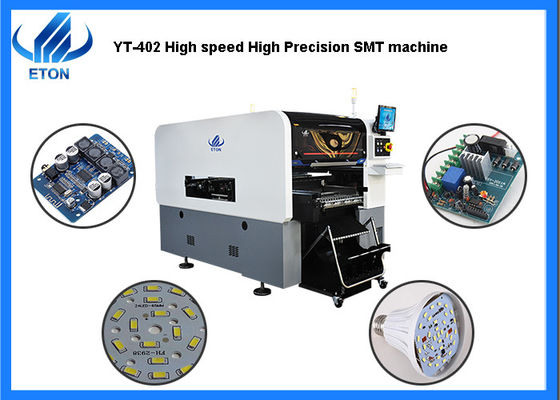

Αυτόματο φωτισμό υψηλής ακρίβειας υψηλής ταχύτητας 120000CPH led SMT μηχανή επιλογής και τοποθέτησης
Πληροφορίες μηχανήματος
1. Χαρακτηριστικά μηχανής
(1) πολλαπλή αρθρωτή κεφαλή υψηλής ταχύτητας, εφαρμόζεται σε εξαιρετικά μικρό τσιπ 0201-10*10 mm μεγάλο τσιπ, ευρύτερο εύρος εξαρτημάτων
(2) βελτίωση της απόδοσης αναγνώρισης, μέγεθος έως 40 * 40 mm.
(3) κάθε μονάδα έχει 20 άξονες, τόσο υψηλής ταχύτητας όσο και έξυπνα με ελαφριά συμπαγή σχεδίαση.
(4) κάθε κεφαλή τοποθέτησης με ανεξάρτητη λειτουργία ανίχνευσης, βελτιώνει τη σταθερότητα του εξοπλισμού και την αξιοπιστία του προϊόντος.
(5)υιοθετήστε μαγνητικό γραμμικό κινητήρα υψηλής ποιότητας, σύστημα σερβομηχανισμού και αρθρωτή κεφαλή πολλαπλών λειτουργιών, η χωρητικότητα αυξήθηκε κατά 25% σε σύγκριση με την παραδοσιακή μηχανή, η βέλτιστη ταχύτητα τοποθέτησης φτάνει τα 120000 CPH.
2. ευέλικτη παραγωγή
(1) κάμερα σάρωσης σταθερής γραμμής: εξαρτήματα με μέγεθος μικρότερο από 10*10 mm ή ύψος μικρότερο από 6 mm μπορούν να χρησιμοποιηθούν για αναγνώριση υψηλής ταχύτητας και υψηλής ακρίβειας
(2) Αναγνώριση ΣΗΜΑΤΟΣ: σύστημα αναγνώρισης σημαδιών υψηλής ακρίβειας, υιοθέτηση αναγνώρισης φωτισμού 3 χρωμάτων, εφαρμογή σε οποιοδήποτε σημάδι σχήματος και φακό, ευρύτερο φάσμα εφαρμογών.
(3) καροτσάκι σύνδεσης, έξυπνος τροφοδότης ταινίας διπλής κεφαλής
3. υψηλή αξιοπιστία
(1) ολοκαίνουργια αυτοαναπτυγμένη κεφαλή τοποθέτησης υψηλής ακρίβειας
(2) συνδυάστε υψηλή ακρίβεια, κάμερα αναγνώρισης σημαδιών με σταθερή κάμερα όρασης πτήσης, διασφαλίστε την ακρίβεια τοποθέτησης
(3) η κεφαλή τοποθέτησης υιοθετεί την ανεξάρτητη ανίχνευση κενού βελτιώνει την απόδοση τοποθέτησης
(4) προγραμματισμός εκτός σύνδεσης, εξοικονόμηση χρόνου του κύκλου μετάβασης
(5) έξυπνη λειτουργία εκμάθησης λογισμικού AI και λειτουργία αυτόματης βελτιστοποίησης
4. Δομή συστήματος μεταφοράς
(1)δύο σκελετό, 120 άξονες * 2 γέφυρες, συνολικά 40 άξονες
(2) ευέλικτες δυνατότητες χειρισμού PCB, διπλή ράγα, και οι δύο γέφυρες μπορούν να τοποθετήσουν το ίδιο μεγάλο PCB ταυτόχρονα, πραγματοποιώντας ευέλικτη παραγωγή
(3) ευέλικτη καλωδίωση μέσω αρθρωτών κεφαλών τοποθέτησης και διαφόρων τρόπων παραγωγής.
Παράμετρος
μοντέλο | YT 402 |
Μέγεθος PCB |
ΜΕΓΙΣΤΟ μέγεθος: 500*450 mm (μονό PCB) 500*300 MM (διπλό PCB) MIN μέγεθος: 50*50 mm |
Πάχος PCB | 0,5-4,5 χλστ |
Σύσφιξη PCB | Σύσφιξη κυλίνδρου, ρυθμιζόμενο πλάτος τροχιάς |
ράγα | 2 σιδηροτροχιές, 2 γέφυρες (η ράγα 1,4 είναι σταθερή ράγα) |
Σύστημα | Windows 7 |
λογισμικό | Ε&Α ανεξάρτητα |
Σύστημα διαχείρισης παραγωγής MES | Προσαρμοσμένο (προαιρετικό) |
Προγραμματισμός εκτός σύνδεσης | διαθέσιμος |
Αρ. κάμερας | 4 σετ (ψηφιακή κάμερα) |
Αναγνώριση κάμερας κάτω όρασης | |
Ευθυγράμμιση όρασης + διόρθωση σημάδι | |
Επαναλάβετε την ακρίβεια | ±0,02 mm |
Ύψος τοποθέτησης | ≦6 mm |
Ταχύτητα τοποθέτησης | 120000 CPH (βέλτιστη ταχύτητα) |
Σειρά εξαρτημάτων | Ελάχ. συσκευασίες 0201-10*10 mm και IC κ.λπ |
εξουσία | 380 AC 50 Hz 6 KW |
Περιβάλλον λειτουργίας | 23℃±3℃ |
Κατεύθυνση μετάδοσης | Τυπικό: μονής κατεύθυνσης |
Λειτουργία μετάδοσης | Ηλεκτρονική μονάδα δίσκου |
Λειτουργία θέσης | οπτικός |
Κατανάλωση αέρα | 0,4-0,6 mpa()4-6 kgf/cm2) 150 N/min |
Ηλεκτρικός έλεγχος | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Μονάδα κάρτας ελέγχου κίνησης 1 σετ | |
Τρόπος οδήγησης άξονα X,Y,Z | Μαγνητικός γραμμικός κινητήρας + σερβοκινητήρας υψηλής ποιότητας |
Αρ. Σταθμού τροφοδοσίας | Υποδοχή καροτσιού σύνδεσης διπλής όψης 32 ΤΕΜ, πακέτα καρουλιού ταινίας: 64 ΤΕΜ (υποδοχή καροτσιού βάσης μονής πλευράς 16 ΤΕΜ, συσκευασία καρουλιού ταινίας: 32 ΤΕΜ), ελεύθερη εναλλαγή μεταξύ του καροτσιού σύνδεσης και του τροφοδότη δίσκου IC |
Αρ. κεφαλιών | Διπλή όψη: 40 ΤΕΜ (μονόπλευρα: 20 ΤΕΜ) |
Τρόπος σίτισης |
Έξυπνος τροφοδότης διπλής κεφαλής |
Πλεονεκτήματα της εταιρείας
Η ETON ιδρύθηκε το 2011 με πάνω από 10 χρόνια εμπειρίας στη μηχανή επιλογής και τοποθέτησης υψηλής ταχύτητας.Είμαστε ο μεγαλύτερος κατασκευαστής υψηλής τεχνολογίας στην Κίνα με ισχυρή ικανότητα σχεδιασμού, κατασκευής Ε&Α, πωλήσεων και υπηρεσιών. Η «υψηλή απόδοση» η «υψηλή ποιότητα» και η «υψηλή σταθερότητα» είναι η βασική τεχνολογία της ETON.
Ισχυρή παραγωγική ικανότητα, η ETON έχει περισσότερα από 50000 τετραγωνικά μέτρα Βιομηχανικό πάρκο στην επαρχία Jiangxi, ικανότητα μηχανής πάνω από 50 μονάδες/μήνα
133 ευρεσιτεχνίες ευρεσιτεχνίας και διπλώματα ευρεσιτεχνίας τεχνολογίας ιδιοκτησίας, συμπεριλαμβανομένων Πήραμε 9 πατέντες εφευρέσεων, 112 πρακτικές πατέντες, 12 πνευματικά δικαιώματα λογισμικού.
Η ETON έχει δημιουργήσει κέντρο Ε&Α, τμήμα μηχανών τοποθέτησης υψηλής ταχύτητας smt, τμήμα εξοπλισμού εκτύπωσης πάστας κόλλησης ακριβείας, τμήμα εξοπλισμού διανομής ακριβείας υψηλής ταχύτητας, τμήμα εξοπλισμού περιφερειακού αυτοματισμού SMT και κέντρο ποιοτικού ελέγχου για τη διασφάλιση της ποιότητας των μηχανών.
FAQ
1. Παρέχετε την πλήρη μηχανή γραμμής παραγωγής;
Ναι φυσικά.Παρέχουμε ολόκληρη τη μηχανή γραμμής παραγωγής, συμπεριλαμβανομένης της μηχανής εκτύπωσης πάστας συγκόλλησης, του μεταφορέα, του φούρνου επαναροής μηχανής συλλογής και τοποθέτησης.
2. Ποιες είναι οι κύριες συσκευές σχετικά με τη μηχανή επιλογής και τοποθέτησης;
Έχουμε πολλά διαφορετικά μηχανήματα και διαφορετικά μηχανήματα ισχύουν για διαφορετικές συσκευές.Τα κύρια προϊόντα περιλαμβάνουν λαμπτήρα, σωλήνα, εύκαμπτη λωρίδα, φως πάνελ, κάτω φως, φως δρόμου, φως οροφής, φως πλυντηρίου τοίχου κ.λπ.
3. Τι θα λέγατε για τη γλώσσα λογισμικού λειτουργίας του μηχανήματος;
Το λογισμικό μας είναι ανεξάρτητη Ε&Α από εμάς τους ίδιους με 2 γλώσσες (Αγγλικά και Κινέζικα).
4. Ποιοι είναι οι όροι πληρωμής;
Το T/T είναι εντάξει.Μπορείτε να επιλέξετε FOB Shenzhen.
5. Ποιοι είναι οι κύριοι πελάτες σας;
Η παραγωγή μας έχει εξάγει σε περισσότερες από 20 χώρες και περιοχές, όπως η Νότια Κορέα, η Ινδία, η Αίγυπτος, η Τουρκία, η Ρωσία κ.λπ.
