Λεπτομέρειες:
|
| όνομα μηχανών: | Μηχανή SMT | Αριθμός κάμερας: | 6 σετ |
|---|---|---|---|
| Εφαρμογή: | Ηλεκτρικό προϊόν | τοποθετώντας ταχύτητα: | 80000 CPH |
| Υψηλό φως: | μηχανή καμερών SMT Mounter οράματος,multimodular επικεφαλής μηχανή SMT Mounter,Μηχανή 80000 CPH smt |
||

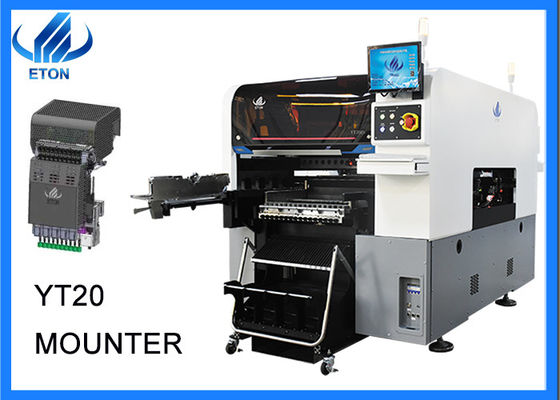

Μηχανή SMT Mounter για το ηλεκτρικό προϊόν
YT20 χαρακτηριστικά γνωρίσματα μηχανών
ΚΥΡΙΩΤΕΡΑ ΣΗΜΕΊΑ ΜΗΧΑΝΩΝ
Με κάμερα οράματος μεγάλης την πολυ μορφωματική επικεφαλής και ολοκαίνουργια πτήσης κατάλληλη για την απόδοση αναγνώρισης, το μέγεθος μέχρι 40*40mm, ισχύω για BGA/CSP κ.λπ.
ΕΥΚΑΜΠΤΗ ΠΑΡΑΓΩΓΗ
Ελλιμενίζοντας κάρρο υποστήριξης, έξυπνος διπλός-επικεφαλής τρόπος τροφοδοτών ταινιών, πολυ και εύκαμπτου σίτισης και τροφοδοτών δίσκων ολοκληρωμένου κυκλώματος
ΥΨΗΛΗ ΑΞΙΟΠΙΣΤΙΑ
Συνδυάστε την υψηλή κάμερα αναγνώρισης σημαδιών ακρίβειας με τη σταθερή κάμερα οράματος πτήσης, εξασφαλίστε ακρίβεια τοποθέτησης.
ΔΟΜΗ ΣΥΣΤΗΜΑΤΩΝ ΜΕΤΑΔΟΣΗΣ
Οι εύκαμπτες διαχειριζόμενες ικανότητες PCB, διπλή ράγα, και ο δύο ατσάλινος σκελετός μπορούν να τοποθετήσουν το ίδιο μεγάλο PCB συγχρόνως, πραγματοποιώντας την εύκαμπτη παραγωγή.
YT20 κύριες παράμετροι
| Πρότυπο | YT20 |
| Πλάτος μήκους PCB |
Ανώτατο μέγεθος: 500mm*450mm (ενιαίο PCB) το /500mm *300mm (διπλό PCB) Ελάχιστο μέγεθος: 50mm*50mm |
| Πάχος PCB | 0.54.5mm |
| Στερέωση PCB | Στερέωση κυλίνδρων, πλάτος διαδρομής διευθετήσιμο |
| Ράγα | 2 ράγα, 2 ατσάλινοι σκελετοί (η ράγα 1,4 είναι σταθερή ράγα) |
| Αριθ. της κάμερας | 6 σύνολα (ψηφιακή κάμερα) |
| Η αναγνώριση καμερών κατώτατου οράματος/γεμίζει τη κάμερα προσδιορισμού | |
| Διόρθωση οράματος alignment+Mark | |
| Τοποθετώντας ακρίβεια | ±0.02mm |
| Τοποθετώντας ύψος | ≤15mm |
| Τοποθετώντας ταχύτητα | 80000CPH (βέλτιστη ταχύτητα) |
| Συστατική σειρά | Ελάχιστοι 0201 συσκευασίες εξελίκτρων ταινιών ~40*40mm και τροφοδότης κ.λπ. δίσκων ολοκληρωμένου κυκλώματος. |
| Αριθ. του σταθμού τροφοδοτών | Διπλή δευτερεύουσα ελλιμενίζοντας αυλάκωση 32PCS, συσκευασίες κάρρων εξελίκτρων ταινιών: 64PCS (ενιαία δευτερεύουσα ελλιμενίζοντας αυλάκωση 16PCS, συσκευασίες κάρρων εξελίκτρων ταινιών: 32PCS), μεταστρέφοντας ελεύθερα μεταξύ του ελλιμενισμού του κάρρου και του τροφοδότη δίσκων ολοκληρωμένου κυκλώματος τροφοδοτών δίσκων ολοκληρωμένου κυκλώματος: Επιλογή) |
| No.of κεφάλια | Διπλή πλευρά: 20pcs (ενιαία πλευρά: 10pcs) |
| Τρόπος σίτισης | Ευφυής διπλός επικεφαλής τροφοδότης |
Ευφυές σύστημα τροφοδοσίας SMT
Λειτουργία κάρρων ελλιμενισμού
Η λειτουργία του ελλιμενισμού του κάρρου είναι η υποστήριξη των τμημάτων smd, είναι το υπόγειο των τροφοδοτών. Ο τροφοδότης εγκαθιστά στο ελλιμενίζοντας κάρρο με τον ηλεκτρικό και τη σίτιση του τμήματος smd απευθείας.
Έτσι με τον ελλιμενισμό του ανταλλακτικού κάρρων, θα μπορούσε να υπάρξει επιτυγχάνει αλλάζει γρήγορα τη γραμμή για να παραγάγει το διαφορετικό προϊόν, θα μπορούσε επίσης να συνδέσει το εξέλικτρο ταινιών πιό convinent. Απότομα ο μεταβαλλόμενος χρόνος γραμμών.
Λειτουργία τροφοδοτών δίσκων ολοκληρωμένου κυκλώματος
Ο τροφοδότης δίσκων ολοκληρωμένου κυκλώματος χρησιμοποιεί για τη σίτιση του ολοκληρωμένου κυκλώματος (QFP/BGA/etc). YT20 θα μπορούσε τη σίτιση τροφοδοτών και τον τροφοδότη δίσκων ολοκληρωμένου κυκλώματος συγχρόνως. Κατάλληλος για τον ηλεκτρικό πίνακα, κατασκευή πινάκων υψηλής ακρίβειας.
Μέγεθος και χαρακτηριστικά γνωρίσματα τροφοδοτών
YT20 χρησιμοποιώντας τον διπλό επικεφαλής τον τροφοδότη σειράς τιμής ETON, είναι υψηλότερη ακρίβεια για τη σίτιση μίνι 0201 συστατικών, μίνι δόνηση κατά τρέξιμο.
