Παράμετρος
| Όνομα προϊόντων |

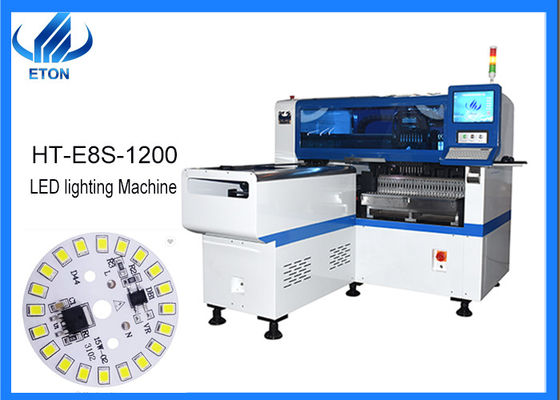

Να τοποθετήσει SMT μηχανή |
| Πρότυπο |
Ht-e8s-1200 |
| Μήκος (χιλ.) |
2550 |
| Πλάτος (χιλ.) |
1650 |
| Ύψος (χιλ.) |
1550 |
| Συνολικό βάρος (κλ) |
1700 |
| Τοποθετώντας ταχύτητα |
45000 CPH |
| Μέγεθος PCB (χιλ.) |
Max: 1200*500
Λ.: 100*100
|
| Πάχος PCB |
0.55mm |
| Τοποθετώντας συστατικό ύψος |
<15mm>
|
| Στερέωση PCB |
Διευθετήσιμη πίεση αεροκίνητη |
| Συστήματα |
Παράθυρα 7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
Περιγραφή λειτουργίας
Σύστημα εικόνας
Το SMT τοποθετώντας σύστημα αναγνώρισης μηχανών οπτικό είναι εξοπλισμένο με δύο σύνολα εισαγόμενων καμερών, μια για τη διόρθωση σημαδιών και άλλη για την οπτική ευθυγράμμιση αναγνώρισης πτήσης. Οι δύο κάμερες συνεργάζονται η μια με την άλλη, που μπορεί όχι μόνο να κάνει το πρόγραμμα το PCB με βάση τα στοιχεία αυτά, αλλά και να προσδιορίσει αυτόματα και να ξαναγεμίσει τα υλικά.
Παραγωγική δύναμη

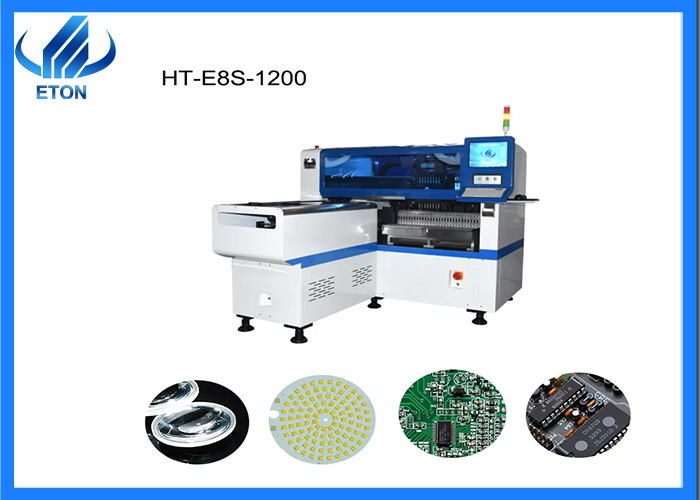

Παράγοντας ποικίλο PCBA, μπορεί επίσης να τοποθετήσει τους φακούς, ολοκληρωμένο κύκλωμα και διάφορα ειδικός-διαμορφωμένα συστατικά. Η ελάχιστη τοποθετώντας συστατική σειρά είναι 0402, η μέγιστη τοποθετώντας συστατική σειρά είναι 15mm, και η μέγιστη έκταση πλάτους των συστατικών είναι 17mm, η ικανότητα παραγωγής μπορεί να φθάσει σε 45000 CPH (οι βέλτιστοι όροι).
Χαρακτηριστικά γνωρίσματα
- Ενιαία μηχανή ενότητας
- Να τοποθετήσει SMT να τοποθετήσει μηχανών τμήματα: Οδηγήσεων, πυκνωτές, αντιστάτες, ολοκληρωμένο κύκλωμα, διαμορφωμένα συστατικά, κ.λπ.
- Συστατικό: ελάχιστο μέγεθος 0402 μέγιστο ύψος 15mm
Αποκλειστική κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία
- Ηλεκτρονικό σύστημα τροφοδοσίας τροφοδοτών
- Προσδιορισμός πτήσης ευθυγράμμισης οράματος, διόρθωση σημαδιών
- Απευθείας υλική λειτουργία ξαναφορτώματος
- Αυτόματος-βελτιστοποίηση τις συντεταγμένες που παράγονται μετά από, κ.λπ.
Τα πλεονεκτήματα των μπαλωμάτων SMT είναι τα ακόλουθα:
1. Μικρό μέγεθος και ελαφρύς
Ο όγκος και το βάρος των τμημάτων SMT είναι μόνο περίπου 1/10 εκείνοι των παραδοσιακών βυσματωτών συστατικών, το οποίο είναι κατάλληλο για να τοποθετήσει. Γενικά, μετά από την επεξεργασία τσιπ SMT, ο όγκος των ηλεκτρονικών προϊόντων μπορεί να μειωθεί από 40% σε 60%, ενώ το βάρος μπορεί επίσης να μειωθεί από 60% σε 80%.
2. Αυξανόμενη αποδοτικότητα και μειωμένες δαπάνες
Η επεξεργασία μπαλωμάτων SMT είναι εύκολο να επιτύχει την αυτοματοποίηση, να βελτιωθεί την αποδοτικότητα παραγωγής, εκτός από τα υλικά, την ενέργεια, τον εξοπλισμό, το εργατικό δυναμικό, το χρόνο, κ.λπ., και να μειώσει τις δαπάνες από 30% σε 50%.
3. Υψηλή αξιοπιστία και ισχυρή σεισμική αντίσταση
4.Good υψηλής συχνότητας χαρακτηριστικά, μείωση ηλεκτρομαγνητικά και παρέμβαση ραδιοσυχνότητας
5. Χαμηλό ποσοστό ατέλειας ύλης συγκολλήσεως κοινό
6. Υψηλή τοποθετώντας πυκνότητα
Διαφορές και συνδέσεις μεταξύ PCBA, SMT, και του PCB
⭐ PCB: Το αρκτικόλεξο για το «τυπωμένο πίνακα κυκλωμάτων», είναι ένας μεταφορέας που χρησιμοποιείται για να υποστηρίξει τα ηλεκτρονικά συστατικά και να παρέχει την καλωδίωση. Είναι μόνο ένα ημιτελές προϊόν και δεν μπορεί να τεθεί άμεσα στη χρήση. Πρέπει να υποβληθεί στο μοντάρισμα SMT και ΝΑ ΒΥΘΊΣΕΙ τη βυσματωτή επεξεργασία.
⭐ SMT: Αρκτικόλεξο για τη «τοποθετημένη επιφάνεια τεχνολογία». Είναι μια τεχνολογία συνελεύσεων κυκλωμάτων που χρησιμοποιεί τις επαγγελματικές διαδικασίες για να τοποθετήσει τα ηλεκτρονικά συστατικά επάνω σε ένα PCB και να τα συγκολλήσει από κοινού.
⭐ PCBA: Το αρκτικόλεξο για τη «τυπωμένη συνέλευση πινάκων κυκλωμάτων», αναφέρεται στη μιας στάσης διαδικασία επεξεργασίας όπου οι τυπωμένοι πίνακες κυκλωμάτων (PCB) υποβάλλονται στην προμήθεια πρώτης ύλης, που ακολουθείται από SMT την επιλογή επιφάνειας και τοποθετούν τη μηχανή, το βούλωμα-INS ΕΜΒΎΘΙΣΗΣ, τη δοκιμή, και τη συνέλευση ολοκληρωμένων προϊόντων.
Σημείωση: Η ακολουθία επεξεργασίας ενός ηλεκτρονικού προϊόντος πρέπει να είναι η ακόλουθη: PCB → SMT → PCBA.
