Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εξουσιοδότηση: | 1 έτος | Εφαρμόσιμα συστατικά: | 0402 |
---|---|---|---|
όνομα: | Επιλογή SMT και μηχανή θέσεων | Παροχή ηλεκτρικού ρεύματος: | 380AC 50HZ |
Όρος: | 100% αρχικός | Βάρος: | 2500KG |
Τοποθετώντας ταχύτητα: | 90000CPH | τροφοδότες: | 24 |
Πάχος PCB: | 0,5~5mm | ||
Υψηλό φως: | Διπλή ενότητα μηχανών SMT Mounter,διπλή μηχανή ενότητας SMT Mounter,Conponent 0402 SMT Mounter |
Περιγραφή προϊόντων

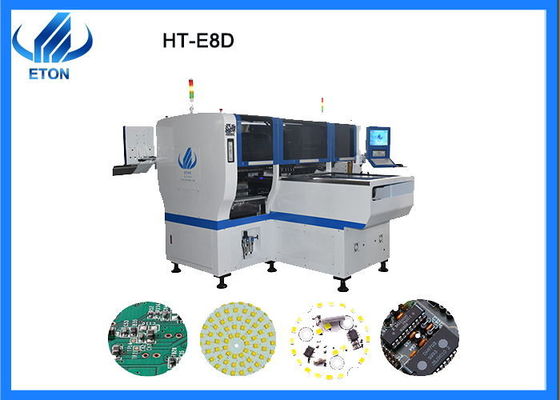

Τα ht-e8d-1200 είναι μια διπλή πολλών χρήσεων μεγάλη ταχύτητα SMT ενότητας maglev mounter. Αυτό το πρότυπο της διπλής ενότητας ελέγχεται από δύο συστήματα, και κάθε ενότητα ελέγχεται από ένα σύνολο ανεξάρτητων προγραμμάτων. Οι δύο ενότητες είναι ανεξάρτητες η μια από την άλλη, έτσι σημαίνει ότι δύο PCB μπορούν να παραχθούν ταυτόχρονα και δύο διαφορετικά προϊόντα μπορούν να κατασκευαστούν.
Παράμετρος
Όνομα προϊόντων | SMT mounter |
Πρότυπο προϊόντων | Ht-e8d-1200 |
Μήκος | 3150mm |
Πλάτος | 2250mm |
Ύψος | 1650mm |
Συνολικό βάρος | 2500kg |
Πάχος PCB | 0.55mm |
Στερέωση PCB | Διευθετήσιμη πίεση αεροκίνητη |
Μέγεθος PCB |
Max: 1200*300mm Λ.: 100*100mm |
NO.of κάμερα | 4 σύνολα |
NO.of ακροφύσια | 24 PC |
NO.of σταθμός τροφοδοτών | 48 PC |
Ρόλος των τμημάτων μηχανών
Ø κάμερα ΣΗΜΑΔΙΩΝ: Εκτελέστε τη διαδικασία εγκαταστάσεων για τον πίνακα PCB με την ανίχνευση του σημείου σημαδιών ως συγκριτική μέτρηση επιδόσεων.
Ø κάμερα προσδιορισμού πτήσης: Πάρτε τις φωτογραφίες των συστατικών που λαμβάνονται από το να τοποθετήσει προϊστάμενο του SMT mounter, συγκρίνετε τις τοποθετώντας διαδικασίες που γίνονται από την προηγούμενη κάμερα σημαδιών, και υπολογίστε εάν η αποζημίωση απαιτείται για να τοποθετήσει τα θετικά συστατικά
Ø γραμμική μηχανή μαγνητικού μετεωρισμού: Ο στροφέας παράγει ένα μαγνητικό πεδίο μέσω της εξωτερικής σύνδεσης δύναμης. Ο ίδιος ο στάτης είναι ένας μόνιμος μαγνήτης. Η αλληλεπίδραση μεταξύ του στροφέα και των μαγνητικών πόλων αναγκάζει το να τοποθετήσει κεφάλι για να κινηθεί επανειλημμένα.
Ø κυβερνήτης κιγκλιδωμάτων: Χρησιμοποιεί την οπτική αρχή για να εργαστεί, και είναι μια μέτρηση και ανατροφοδοτεί τη συσκευή. Έχει την υψηλή ακρίβεια ανίχνευσης και τη γρήγορη ταχύτητα απάντησης, η οποία καθορίζει σε κάποιο βαθμό την ακρίβεια του επικεφαλής μονταρίσματος.
Ø γραμμική ράγα οδηγών: χρησιμοποιημένος στην υποστήριξη και τα κινούμενα μέρη οδηγών (να τοποθετήσει κεφάλια, πλατφόρμες μεταφορών), και εκτελέστε τις μεγάλης ακρίβειας επαναλαμβανόμενες μετακινήσεις στη διευκρινισμένη κατεύθυνση.
Ø ακροφύσιο: Το ακροφύσιο αναρρόφησης μιας πολυσύνθετης τοποθέτησης SMT mounter είναι γενικά αποτελεσμένο από το κράμα και κεραμικό, αλλά είναι εύκολο να σπάσει.
Τύπος ακροφυσίων αναρρόφησης
3014
|
3014,4014,2020, μικρή αντίσταση, ικανότητα, κ.λπ. |
3528 | 3528,5630,5730, μικρή αντίσταση, ικανότητα, κ.λπ. |
5050 | 5050, ολοκληρωμένο κύκλωμα, τμήματα ετεροφυλόφιλων, μεγάλη αντίσταση, ικανότητα, κ.λπ. |
FAQ
Q1: Υπάρχει οποιαδήποτε διαφορά μεταξύ της επιχείρησής σας ht-e8s-1200 και ht-e8d-1200;
Α: Τα δύο SMT mounter είναι λειτουργικά ίδια, εκτός από το ότι το E8S είναι ενιαία ομάδα SMT τρόπου mounter, και το E8D είναι με διπλό σύστημα λειτουργίας ομάδα SMT mounter. Το E8S έχει μια ικανότητα παραγωγής 45000 CPH, και το E8D έχει μια ικανότητα παραγωγής 90000 CPH, δύο φορές αυτό του E8S.
Q2: Ποιες είναι οι διαφορές μεταξύ πολυσύνθετου SMT mounter και αφιερωμένου SMT mounter στα εφαρμοσμένα προϊόντα;
Α: Η πολυσύνθετη μηχανή είναι κατάλληλη για ποικίλα προϊόντα, όπως οι φυσαλίδες σφαιρών, οι οθόνες επίδειξης, οι κινήσεις, κ.λπ., με την υψηλότερη τοποθετώντας ακρίβεια, αλλά συγχρόνως, η τοποθετώντας ταχύτητα είναι πιό αργή έναντι των αφιερωμένων ευκαιριών Η αφιερωμένη μηχανή χρησιμοποιείται κυρίως για τα γραμμικά προϊόντα όπως οι ελαφριοί σωλήνες και οι μαλακές ελαφριές λουρίδες, με τις λιγότερο αυστηρές απαιτήσεις για την ακρίβεια και τη γρηγορότερη τοποθετώντας ταχύτητα.
