Warranty: | 1 Year | Applicable components: | 0402 |
---|---|---|---|
Condition: | 100% Original,Brand-new | Name: | SMT Pick and Place Machine |
Application: | SMT Production Line | Mounting speed: | 250000 CPH |
Type: | Automatic | Feeders: | 68pcs |
Υψηλό φως: | SMT Mounter με τη μαγνητική γραμμική μηχανή,SMT Mounter με τη σερβο μηχανή,να τοποθετήσει πάχους SMT PCB 5mm μηχανή |

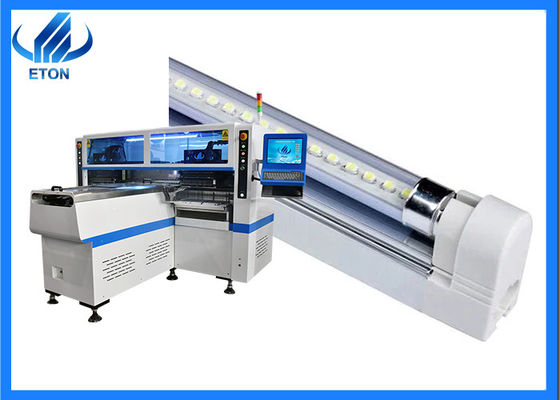

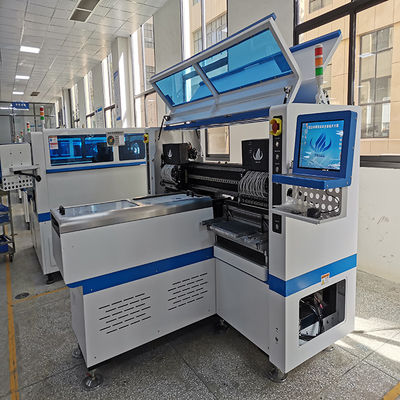

Να τοποθετήσει SMT μηχανή με τη μαγνητική γραμμική μηχανή & τη σερβο μηχανή, επιλογή πάχους PCB 0.55mm και μηχανή θέσεων
Η κύρια παράμετρος
Μήκος | 2700mm |
Πλάτος | 2300mm |
Ύψος | 1550mm |
Συνολικό βάρος | 1700kg |
Πλάτος μήκους PCB | Max: 1200*330mm λ.: 100*100mm |
Πάχος PCB | 0.55mm |
Στερέωση PCB | Διευθετήσιμη πίεση αεροκίνητη |
Ταχύτητα μετάδοσης | >500mm/sec |
Μετάδοση μεταφορέων | Ανώτατο μήκος: 1200mm |
Επανάληψη της τοποθετώντας ακρίβειας | ±0.02mm |
Συστατικό διάστημα | 0.5mm |
Συστατικό ύψος | ≤5mm |
Κατεύθυνση μετάδοσης | Ενιαίος (left→ σωστός ή right→) |
Αριθ. Από το σταθμό τροφοδοτών | 68PCS |
Αριθ. Από το κεφάλι | 68PCS |
Λειτουργικό περιβάλλον | 23℃±3℃ |
Κατανάλωση ισχύος | 6KW |
Τρόπος μετάδοσης | Σε απευθείας σύνδεση κίνηση |
Τοποθετώντας τρόπος | Οπτικός |
Χ, Υ, τρόπος κίνησης άξονα Ζ | Η μαγνητική γραμμική μηχανή υψηλών σημείων και εξυπηρετεί τη μηχανή |
Τρόπος σίτισης | Ηλεκτρικός τροφοδότης με τη διπλή μηχανή |
Τα χαρακτηριστικά γνωρίσματα
1. Η μαγνητική γραμμική μηχανή και η σερβο μηχανή επιλέγουν και τοποθετούν τη μηχανή, παράγοντας με 4 υλικά τύπων συγχρόνως με την υψηλή ικανότητα.
2.It είναι κατάλληλο για το άκαμπτο PCB 0.6M, 0.9M και την εύκαμπτη λουρίδα των οδηγήσεων 0.5M, 1M και διαθέσιμος για τον πίνακα με οποιοδήποτε ποσοστό του τσιπ και του αντιστάτη των οδηγήσεων.
3. Έχει το διπλό βραχίονα τέσσερα ενότητα, 17 ακροφύσια για κάθε τοποθετώντας μέρος, το μέρος Α ή Β μπορεί να τοποθετηθεί χωριστά ή συγχρόνως.
4. Τοποθετώντας τρόπος: επιλογή ομάδας και τοποθέτηση ομάδας.
5. Η βέλτιστη ικανότητα μπορεί να φθάσει σε 250000CPH.
Τα πλεονεκτήματα της πολυσύνθετης μηχανής επιλογών και θέσεων
1. Η δομή της πολυσύνθετης μηχανής SMT υιοθετεί συνήθως τη δομή αψίδων, η οποία έχει τα χαρακτηριστικά της υψηλής ακρίβειας πετρελαίου και την καλή ευελιξία.
2, στο τοποθετώντας σύστημα Χ και Υ, η μεγαλύτερη μέρος της χρήσης της πλήρους κίνησης σερβο μηχανών κλειστών βρόγχων, με το γραμμικό κωδικοποιητή κιγκλιδωμάτων για την άμεση θέση ανατροφοδοτούν, για να αποφύγουν το λάθος διαστρεβλώσεων βιδών. Μερικοί χρησιμοποιούν τις διπλές μηχανές και τις διπλές κινήσεις βιδών και στις δύο πλευρές της πλατφόρμας στον άξονα Υ. Υπάρχουν πιό προηγμένες γραμμικές μηχανές μαγνητικού μετεωρισμού, εκτός από τη διπλή κίνηση και άλλα τεχνικά χαρακτηριστικά, αλλά και έχουν μια άμεση κίνηση, λιγότερος μηχανικός μηχανισμός ένδυσης, ανατροφοδοτήστε γρήγορα, ήρεμα, εύκολα συντήρηση και χαρακτηριστικά υψηλής ακρίβειας.
3, η πολυσύνθετη μηχανή SMT χρησιμοποιούν συνήθως τον πίνακα κυκλωμάτων που καθορίζεται, με τη μετακίνηση του να τοποθετήσουν κεφαλιού για τον προσδιορισμό θέσης να επιτύχει του Χ και Υ, όχι λόγω της μετακίνησης του πίνακα και να κάνει τα μεγάλα ή βαριά συστατικά λόγω της αδράνειας και της μετατόπισης.
4, εκτός από το παραδοσιακό κενό ακροφύσιο μπορούν να χρησιμοποιηθούν στην υλική αναρρόφηση, και το ειδικό ακροφύσιο μπορεί να χρησιμοποιηθεί για τα ειδικός-διαμορφωμένα συστατικά που είναι δύσκολο να απορροφηθούν, και ο πνευματικός σφιγκτήρας μπορεί να χρησιμοποιηθεί για τα συστατικά που δεν μπορούν να απορροφηθούν με το κενό ακροφύσιο.
5, μπορούν να δεχτούν όλες τις υλικές μεθόδους συσκευασίας, όπως η σπείρα, ο σωλήνας, το κιβώτιο και ο δίσκος. Επιπλέον, όταν φορτώνεται ο δίσκος με περισσότερα υλικά, ο πολυστρωματικός ειδικός τροφοδότης δίσκων μπορεί να εγκατασταθεί.
6, σε μερικά προϊόντα, μερικά τμήματα κολλών καρφιτσών χ πρέπει επίσης να τοποθετηθούν με άλλα τμήματα μπαλωμάτων συγχρόνως και μέσω της συγκόλλησης επανακυκλοφορίας, η εισαγωγή τέτοια βυσματωτά τμήματα διατρήσεων απαιτεί τη μηχανή για να έχει μια μεγάλη τοποθετώντας δυνατότητα πίεσης. Το να τοποθετήσει κεφάλι μερικών πολυσύνθετων mounters έχει τη δυνατότητα του υψηλού μονταρίσματος, και η τοποθετώντας πίεση μπορεί ελέγχω από το πρόγραμμα, μέχρι 5kg.
7, συστατικά στο σχολικό συγχρονισμό χρησιμοποιούν γενικά τη κάμερα επάνω-άποψης, με το μπροστινό ελαφρύ, δευτερεύον φως, backlight και το σε απευθείας σύνδεση φως και άλλες λειτουργίες, μπορούν να προσδιορίσουν ποικίλα διαφορετικά συστατικά. Εάν το μέγεθος του συστατικού είναι πάρα πολύ μεγάλο, περισσότερο από FOV της κάμερας, η κάμερα επάνω-άποψης μπορεί επίσης να αναλυθεί και διορθωμένος περιεκτικά αφότου τοποθετούν οι πολλαπλάσιες τηλεοπτικές φωτογραφίες, και κάποιο πολλών χρήσεων mounter τα κεφάλια είναι επίσης εξοπλισμένα με τις επικεφαλής κινητές κάμερες υποστηριγμάτων, οι οποίες μπορούν να προσδιορίσουν τα μικρότερα συστατικά.
