Ελαφριά μηχανή smt λουρίδων οδηγήσεων

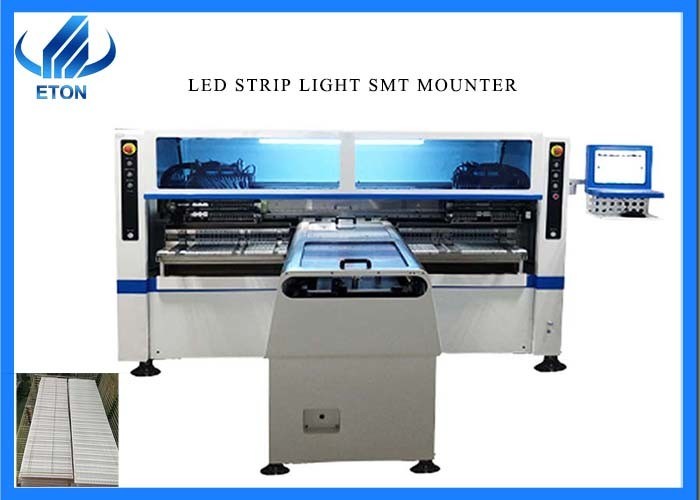

Εδώ είναι η εικόνα γραμμών SMT του οδηγημένου φωτός λουρίδων: Ελαφριά μηχανή smt λουρίδων οδηγήσεων

Η λειτουργία μηχανών SMT εφαρμόζεται να τοποθετήσει όλα τα είδη οδηγημένου τσιπ και άλλων τμημάτων smd στο fpcb. Εφαρμόζεται ευρέως στο διαφορετικό αδιάβροχο φως λουρίδων.

Χαρακτηριστικά γνωρίσματα μηχανών SMT

1. Η μηχανή είναι ευφυής. Η μηχανή SMT είναι πολύ εύκολη για λειτουργεί. Εξοπλισμένος με την καλή ανθρώπινη διεπαφή

Ροή της δουλειάς της μηχανής τοποθέτησης SMT: επιβιβαστείτε στη σίτιση και επιθεώρηση τμημάτων τμημάτων τροφοδοτών ακροφυσίων learning-> σημαδιών recognition-> η αυτόματη selection-> selection-> picking-> στην επιστροφή ακροφυσίων evaluate-> placement-> > έξω επιβιβάζεται

2. Η μηχανή είναι υψηλή ταχύτητα. Η μηχανή υψηλής ταχύτητας ETON mounter ικανότητα μιας ώρας θα μπορούσε να φθάσει σε 4000 μέτρα

3. Η μηχανή είναι εκτός από την εργασία. Μια γραμμή smt παίρνει μόνο 1-3 εργάζεται.

Έλεγχος με υπολογιστή φούρνων

Ο ελεγχμένος πίνακας κυκλωμάτων θα συγκολληθεί αυτόματα μετά από τη συγκόλληση επανακυκλοφορίας. Η αρχή είναι να παραχθεί η θερμότητα μέσω του στοιχείου θέρμανσης, και έπειτα η κυκλοφορία ζεστού αέρα χρήσης για να κρατήσει τη θερμοκρασία στις διαφορετικές ζώνες θερμοκρασίας μέσα στην καθορισμένη σειρά θερμοκρασίας, και να θερμάνουν ομοιόμορφα τον πίνακα κυκλωμάτων για να κάνει τον κασσίτερο μετά από να προθερμάνει, θέρμανση, επανακυκλοφορία και δροσίζοντας, η κόλλα θα λειώσει αυτόματα και θα συγκολλήσει.

Πρέπει να σημειωθεί εδώ ότι η θερμοκρασία επανακυκλοφορίας πρέπει να ελεγχθεί καλά. Εάν είναι πάρα πολύ χαμηλό, η κόλλα ύλης συγκολλήσεως δεν θα λειώσει, και η κρύα συγκόλληση θα εμφανιστεί εάν είναι πάρα πολύ υψηλό, το FPC θα αφρίσει εύκολα και τα συστατικά θα καψουν έξω. Επιπλέον, η θερμοκρασία προθέρμανσης πρέπει να είναι κατάλληλη, εάν η ροή είναι πάρα πολύ χαμηλή για να εξατμίσει εντελώς, εκεί θα είναι υπόλειμμα μετά από την επανακυκλοφορία, η οποία έχει επιπτώσεις στην εμφάνιση χάντρες.

FAQ

Q1: Επάνω από το smt η γραμμή θα μπορούσε να κάνει το φως λουρίδων IP68;

Α: Ο αδιάβροχος του φωτός λουρίδων συσχετίζεται με τη μηχανή εξώθησης που δεν αποφασίζεται από τη μηχανή smt. Η μηχανή SMT θα μπορούσε να κάνει όλα τα είδη φωτισμού FPCB. Είναι η γραμμή πριν από τον αδιάβροχο

Q2: Πώς να κάνει 200 μέτρα φωτός λουρίδων;

Α: Το φως λουρίδων 200 μέτρων είναι ρόλος για να κυλήσει, θα μπορούσε χρησιμοποιώντας τη σειρά μηχανών T9 μη στάσεων ETON mounter, αλλά και θα μπορούσε χρησιμοποιώντας τη σειρά F9 για τη συγκόλληση ένα μέτρο από ένα μέτρο.

Q3: Θα μπορούσα να πληρώσω από RMB;

Α: Ναι, θα μπορούσαμε να δεχτούμε το Δολ ΗΠΑ και RMB.

Q4. Ποια είναι η ικανότητα μηχανών;

Α: Συνήθως, υπάρχει ένα ορισμένο χάσμα μεταξύ της ταχύτητας τοποθέτησης που υπολογίζονται από τον κατασκευαστή μηχανών τοποθέτησης υπό τους ιδανικούς όρους και της πραγματικής ταχύτητας τοποθέτησης σε λειτουργία. Γενικά, οι ακόλουθοι ορισμοί μπορούν να χρησιμοποιηθούν για να περιγράψουν την ταχύτητα τοποθέτησης της μηχανής τοποθέτησης.

(1) τοποθετώντας κύκλος. Είναι η πιό βασική παράμετρος που δείχνει την ταχύτητα τοποθέτησης, και αναφέρεται στο χρόνο που παίρνει για να ολοκληρώσει μια διαδικασία τοποθέτησης. Ο κύκλος τοποθέτησης περιλαμβάνει το ολόκληρο ταξίδι από την επιλογή του συστατικού, την κεντροθέτηση του συστατικού, την επιθεώρηση, την τοποθέτηση και την επιστροφή στην επιλεγμένη συστατική θέση.

(2) τοποθετώντας ποσοστό. Το ποσοστό τοποθέτησης είναι η κύρια τεχνική παράμετρος που ορίζεται στην τεχνική προδιαγραφή της μηχανής τοποθέτησης. Είναι η ταχύτητα τοποθέτησης που υπολογίζεται από τον κατασκευαστή μηχανών τοποθέτησης υπό τους ιδανικούς όρους, και αναφέρεται στον αριθμό κύκλων τοποθέτησης που ολοκληρώνονται μέσα σε μια ώρα. Κατά υπολογισμό του ποσοστού τοποθέτησης, γενικά 12 συνεχείς την τροφοδότες ταινιών 8mm χρησιμοποιούνται, και το σχέδιο μαξιλαριών στο PCB χρησιμοποιούμενο σχεδιάζεται ειδικά. Κατά την υπολογισμό, μετρήστε αρχικά το χρόνο για τη μηχανή τοποθέτησης να τοποθετηθούν 150 τμήματα τσιπ που διανέμονται ομοιόμορφα σε ένα PCB 50250mm, κατόπιν να υπολογίσουν το μέσο χρόνο για να τοποθετήσει ένα συστατικό, και υπολογίστε τελικά το μονόωρο χρόνο τοποθέτησης. Ο αριθμός συστατικών, δηλ., το ποσοστό τοποθέτησης.
