Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εγγύηση: | 1 έτος | Εφαρμόσιμα συστατικά: | 0402 |
---|---|---|---|
όνομα: | Επιλογή SMT και μηχανή θέσεων | Όρος: | 100% Γνήσιο, Ολοκαίνουργιο |
Τοποθετώντας ταχύτητα: | 250000 CPH | Τύπος: | Αυτόματος |
Χρήση: | Να τοποθετήσει SMT μηχανή, οδηγήσεις | Τροφοδότες: | 68pcs |
Υψηλό φως: | Μεγάλη SMT Mounter μηχανή,Ελαφριά κατασκευή SMT Mounter σωλήνων,Διπλός βραχίονας ελαφρύ SMT Mounter |

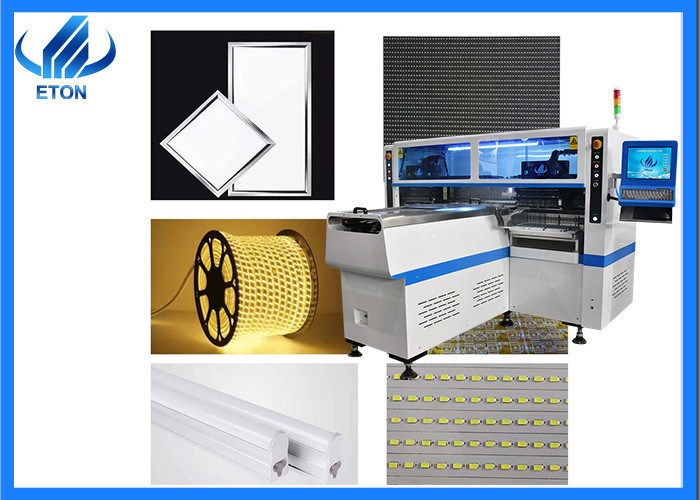

Ελαφριά κατασκευή 250000CPH σωλήνων μεγάλων διπλή βραχιόνων smt mounter μπλε και άσπρη μηχανή
Περιγραφή της μηχανής επιλογών ht-F9 και θέσεων
Μεγάλη επιλογή των διπλών οδηγήσεων βραχιόνων μαγνητικών γραμμικών και μηχανή θέσεων, που παράγουν 4 υλικά τύπων συγχρόνως, προσιτότητα 250000 CPH ικανότητας.
Η μηχανή SMT χρησιμοποιεί το ακροφύσιο αναρρόφησης στο κεφάλι για να απορροφήσει τα διάφορα συστατικά από τους τροφοδότες και να τα τοποθετήσει στον πίνακα PCB.
Η επιλογή SMT και η μηχανή θέσεων είναι ο κύριος εξοπλισμός στη διαδικασία παραγωγής SMT, η οποία δεν μπορεί να αντικατασταθεί από άλλο εξοπλισμό.
Η διαδικασία παραγωγής SMT είναι το επίστρωμα κολλών ύλης συγκολλήσεως, συστατικό μοντάρισμα, συγκόλληση επανακυκλοφορίας, είναι η πιό σημαντική διαδικασία στη διαδικασία παραγωγής SMT. Προκειμένου να αποκτηθεί η υψηλή τοποθετώντας ποιότητα, η επιλογή SMT και να τοποθετηθεί η μηχανή πρέπει να έχει την καλή τοποθετώντας διαδικασία εκτός από τον καλό εξοπλισμό.
Κύρια παράμετρος μηχανών
Πρότυπο | Ht-F9 |
Διάσταση (L*W*H) | 2700*2300*1550mm |
Βάρος | 1700kg |
Πλάτος μήκους PCB | Max: 1200*330mm Λ.: 100*100mm |
Πάχος PCB | 0.5~5mm |
Τοποθετώντας ακρίβεια | ±0.02mm |
Τοποθετώντας τρόπος | Ομάδα που παίρνουν και ομάδα που τοποθετεί |
Τοποθετώντας ύψος | ≤5mm |
Τοποθετώντας ταχύτητα | 250000 CPH |
NO.of κάμερα | 5PCS (ψηφιακή κάμερα) |
Αριθ. Από το σταθμό τροφοδοτών | 68 PC |
Αριθ. Από το κεφάλι | 68 PC |
Κύριο μέρος μηχανών
Τρία κύρια συστατικά: λογισμικό, ηλεκτρικός και μηχανικός.
Μέρη και λειτουργίες μηχανών
Κεντρικός υπολογιστής: Ο εγκέφαλος μιας μηχανής που συλλέγει ανατροφοδοτεί τα σήματα και τα επεξεργάζεται πρίν εκδίδει τις οδηγίες
Ηλεκτρικό κιβώτιο: όλο το κύκλωμα της μηχανής είναι ενσωματωμένο στο ηλεκτρικό κιβώτιο. Μετά από την εξωτερική σύνδεση δύναμης, ελέγχει την τρέχοντας διαδικασία της μηχανής μαζί με τη μηχανή οικοδεσποτών
Πίνακας κυκλωμάτων: Διάφορα μέρη ελέγχων της μηχανής
Σερβο μηχανή: αφότου ενεργοποιείται η σερβο μηχανή, γίνεται θετική και αρνητική, και οδηγεί τη ράβδο βιδών για να περιστραφεί με τη σύνδεση της ράβδου βιδών με τη σύζευξη, οδηγώντας κατά συνέπεια (να τοποθετήσει κεφάλι, πλατφόρμα μεταφορών) για να κάνει τη γραμμική εναλλασσόμενη κίνηση. Μια σερβο μηχανή ελέγχει μια βίδα.
Γραμμική μηχανή: η μαγνητική γραμμική μηχανή, μέσω της εξωτερικής ηλεκτρικής σύνδεσης για να κάνει τον ενεργοποιητή να παραγάγει ένα μαγνητικό πεδίο, ο ίδιος στάτης είναι ένας μόνιμος μαγνήτης, που κινεί το στάτη μέσω της αλληλεπίδρασης μεταξύ των μαγνητικών πόλων για να κάνει το υποστήριγμα την επικεφαλής εναλλασσόμενη κίνηση.
Μαγνητικός κυβερνήτης πλέγματος: η μη-επαφή που ανιχνεύουν το μαγνητικό πεδίο, και η αναλογική αξία μέτρησης στο σήμα απόλυτης ή επαυξητικής παραγωγής, υψηλή ακρίβεια ανίχνευσης, γρήγορη ταχύτητα απάντησης, καθορίζουν σε κάποιο βαθμό την ακρίβεια του επικεφαλής μονταρίσματος.
Γραμμική ράγα οδηγών: χρησιμοποιημένος για να υποστηρίξει και να καθοδηγήσει το κινούμενο μέρος (να τοποθετήσει κεφάλι, πλατφόρμα μεταφορών), σύμφωνα με τη διευκρινισμένη κατεύθυνση για να κάνει τη μετακίνηση εναλλαγής υψηλής ακρίβειας
Stepper μηχανή: το πλάτος διαδρομής ρυθμίζεται με τη ρύθμιση της μηχανής για να οδηγήσει τη συνδέοντας βίδα ζωνών, ώστε να είναι κατάλληλο για την εγκατάσταση των διαφορετικών επιτροπών κυκλωμάτων των πελατών. Η μηχανή μεταφορών οδηγεί τη ζώνη, η οποία οδηγεί τον πίνακα κυκλωμάτων.
Οι εκθέσεις μας
Συμμετέχετε στις διάφορες εκθέσεις στην Κίνα και στο εξωτερικό κάθε χρόνο.
Εσωτερικές εκθέσεις: Έκθεση Guangya Guangzhou, έκθεση της Σαγκάη Μόναχο, ελαφριά έκθεση των οδηγήσεων Chongqing, κ.λπ.
Ξένες εκθέσεις: Έκθεση της Ινδίας Mumbai, έκθεση της Ινδίας Δελχί, έκθεση της Αιγύπτου, έκθεση της Τουρκίας, έκθεση του Πακιστάν, έκθεση της Ταϊλάνδης, κ.λπ.
Πιστοποίηση
ETON λαμβάνει διάφορες τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 διπλωμάτων ευρεσιτεχνίας εφευρέσεων, 112 πρακτικά διπλώματα ευρεσιτεχνίας, 12 το λογισμικό copyrights.ETON εκτιμάται ως Guangdong υψηλής τεχνολογίας Shenzhen " επιχειρηματικό» της «βραβείο καινοτομίας τεχνολογίας των οδηγήσεων επιχειρηματικών "" Shenzhen ΤΟΠ εμπορικών σημάτων» «το 2015» υψηλής τεχνολογίας «επιχειρηματικής» «Κίνας υψηλής τεχνολογίας το των 4ων οδηγήσεων της Κίνας πρώτο καινοτομίας βραβείων» «βραβείο» κ.λπ. συμβολής βιομηχανίας ειδικό.
Πελάτες
ETON ως κύριος κατασκευαστής της σφαιρικών επιλογής υψηλής ταχύτητας φωτογραφιών ηλεκτρονικών και της μηχανής θέσεων, τα προϊόντα εξάγεται περισσότερες από 20 χώρες και περιοχές, συμπεριλαμβανομένης της Ινδίας, του Βιετνάμ, της Τυνησίας, της Αιγύπτου, της Τουρκίας, της Ρωσίας, της Ταϊλάνδης, κ.λπ. Πάρτε την Ινδία για παράδειγμα, έχουμε πολλούς μεγάλους πελάτες στην Ινδία, όπως RK, SURYA, Fiem, Calcom, POLYCRB, κ.λπ. Έχουμε πωλήσει πέρα από εκατό μηχανές στην Ινδία.
