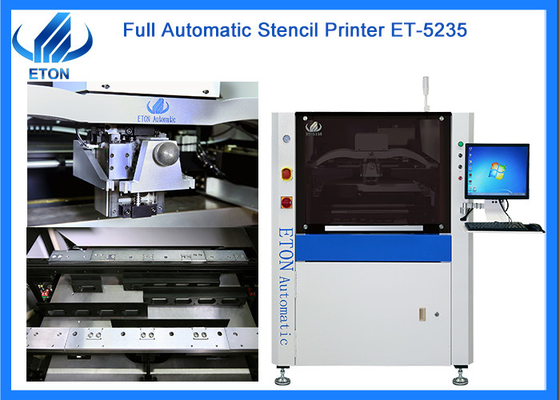

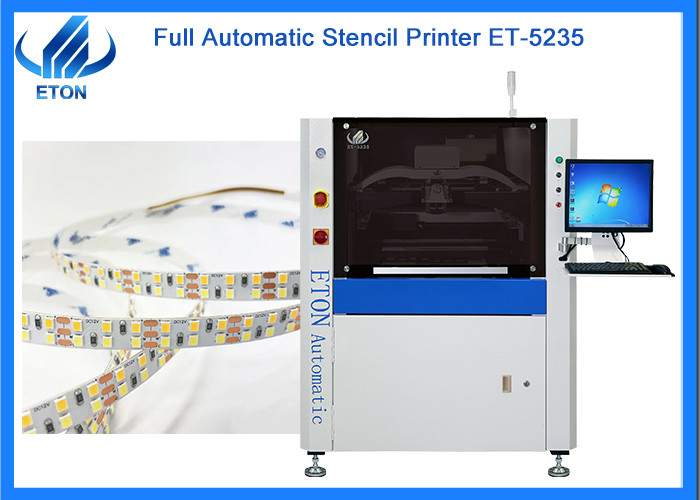

SMT ηλεκτρικός ενσωματωμένος πίνακας εκτυπωτής διάτρητων οράματος κλίμακας αυτόματος
Περιγραφή
1. Σύστημα μεταφορών και στερέωσης PCB
①Η κατεύθυνση φόρτωσης PCB μπορεί να επιλεχτεί και να συνδυαστεί ελεύθερα.
②Μοναδική επεξεργασμένη εσωτερική ζώνη μεταφορέων εργαλείων για να αποτρέψει το μπλοκάρισμα.
③Ο προγραμματίσημος έλεγχος ταχύτητας μεταφορών κάνει το PCB να σταματήσει ακριβέστερο.
④Υιοθετήστε τους εύκαμπτους δευτερεύοντες σφιγκτήρες και τις τετμημένες υποστηρίξεις για να στερεώσετε αποτελεσματικά το PCB για να εξασφαλίσει μια πλήρως ισορροπημένη επαφή μεταξύ του PCB και του πλέγματος χάλυβα.
⑤Η βέλτιστα σχεδιασμένη δομή κίνησης ενότητας βελτιώνει αποτελεσματικά τη σταθερότητα της βαθμολόγησης πλατφορμών, και πραγματοποιεί την εξαιρετικά-μικρή μετάδοση κάτω από τον ακριβή καθορισμό, έτσι ώστε η μηχανή μπορεί να καλύψει την απαίτηση εκτύπωσης της υψηλότερης ακρίβειας. Η δομή είναι απλή και αξιόπιστη, ο διευθετήσιμος είναι κατάλληλος, και η ρύθμιση ύψους της ΚΑΡΦΙΤΣΑΣ υποστήριξης του πίνακα PCB με τα διαφορετικά πάχη μπορεί να πραγματοποιηθεί γρήγορα.
2. Τοποθετώντας σύστημα διάτρητων
①Γέφυρα-διαμορφωμένη η αψίδα ένωση αναστολής άμεσος-συνδέει τη μεταλλουργική ξύστρα.
②Το μέγεθος του πλέγματος χάλυβα είναι καθολικό, με την καλή και ευρεία δυνατότητα εφαρμογής.
③Τετμημένο σταθερό πλαίσιο πλέγματος χάλυβα.
3. Σύστημα μεταλλουργικών ξυστρών
①Χυτή ακτίνα μεταλλουργικών ξυστρών αργιλίου για να εξασφαλίσει ομαλότερη λειτουργία της μεταλλουργικής ξύστρας.
②Προγραμματίσημο stepper αναστολής αυτορρυθμιζόμενο κεφάλι τυπωμένων υλών οδηγών μηχανών.
③Η διμερής δομή ραγών φωτογραφικών διαφανειών τύπων διπλός-ολισθαινόντων ρυθμιστών τοποθετώντας εξασφαλίζει την ακρίβεια και την ομαλότητα του τρεξίματος πριν και μετά από την εκτύπωση.
④Σύμφωνα με τις διαφορετικές απαιτήσεις πίεσης των μπροστινό και πίσω μέρος ελαστικών μάκτρων και τη σταθερότητα της ανύψωσης και του χαμηλώματος, για να αποτρέψει της διαρροής της κόλλας ύλης συγκολλήσεως, η λεπίδα έχει ένα ορισμένο ελαστικό σχέδιο στερέωσης, η πίεση του ελαστικού μάκτρου, η ταχύτητα ανύψωσης, η ταχύτητα εκτύπωσης, και η σειρά είναι όλες εκτύπωσης λογισμικό-διευθετήσιμη. Παρέχετε ποικίλες demouding μεθόδους για να καλύψετε τη διαφορετική απαίτηση του PCB, παρέχετε στους πελάτες μια καλή πλατφόρμα ελέγχου εκτύπωσης.
⑤Το σύστημα μεταλλουργικών ξυστρών τύπων ραγών φωτογραφικών διαφανειών, βελτιώνει τη σταθερότητα λειτουργίας και παρατείνει τη διάρκεια ζωής.
⑥Η πλήρως πίεση μεταλλουργικών ξυστρών κλειστών βρόγχων ανατροφοδοτεί τη συσκευή ελέγχει την πίεση scarper ανά πάσα στιγμή, που καθιστά την εκτύπωση πληρέστερη.
⑦Η ενσωματωμένη κλίμακα, δεν πέφτει ποτέ μακριά.
| Πρότυπο |
Et-5235 |
| Πλαίσια οθόνης |
Ανώτατο μέγεθος |
737mm |
| Ελάχιστο μέγεθος |
470mm |
| Πάχος |
2540mm |
| Μέγεθος PCB |
MAX: 520*350mm λ.: 50*50mm |
| Ύψος μεταφορών |
900±20mm |
| Κατεύθυνση μεταφορών |
Από τα αριστερά προς τα δεξιά Από δεξιά προς αριστερά Αριστερός-αριστερό Σωστός-δικαίωμα |
| Ταχύτητα μεταφορών |
ΑΝΩΤΑΤΟ 1200mm/s προγραμματίσημο |
| Κεφάλι τυπωμένων υλών |
Ο ανεξάρτητος δύο άμεσος-συνδέει τις κεφαλές εκτύπωσης μηχανή-οδηγών |
| Ταχύτητα ελαστικών μάκτρων |
6-300mm/sec |
| Καθαρίζοντας σύστημα |
Ξηρός, υγρός, κενό (προγραμματίσημο) |
| Ακρίβεια εκτύπωσης |
±0.025mm |
| Το κύκλος ζωών |
≤9s (αποκλείστε Printing&Cleaning) |
| Εισαγωγή δύναμης |
Εναλλασσόμενο ρεύμα: 220±10%, 50/60HZ 1Φ 3KW |
| Μέθοδος ελέγχου |
Έλεγχος PC |
| Διάσταση |
1240 (Λ) *1450 (W) *1650 (Χ) |
| Βάρος |
Περ.: 700kg |
| Υπερυψωμένο ύψος μεταφοράς PCB |
10mm |
Κύριο μέρος μηχανών

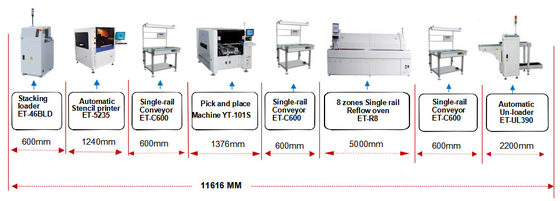

Λύση γραμμών SMT
Το φύσηγμα είναι η λειτουργία κάθε μηχανής:
- Ο ημι αυτόματος εκτυπωτής διάτρητων είναι στόχος της έχουσας διαρροή κόλλας ή της επιδιόρθωσης ύλης συγκολλήσεως της κόλλας επάνω στο μαξιλάρι ύλης συγκολλήσεως του PCB που προετοιμάζεται για τη συγκόλληση των συστατικών
- Η μηχανή επιλογών και θέσεων πρόκειται να τοποθετήσει τις ελαφριές χάντρες ή άλλα τοποθετημένα επιφάνεια συστατικά στην οριζόμενη θέση του πίνακα PCB
- Ο φούρνος επανακυκλοφορίας πρόκειται να λειώσει την κόλλα ύλης συγκολλήσεως για να καθορίσει και να συνδέσει τον πίνακα συστατικών και PCB.
- Ο μεταφορέας χρησιμοποιείται για τη σύνδεση μεταξύ των γραμμών παραγωγής SMT, καθώς επίσης και την αποθήκευση, τη δοκιμή, τους εξεταστικούς πίνακες PCB ή τη χειρωνακτική σύνδεση των ηλεκτρονικών συστατικών
Οι εκθέσεις μας
Το Eton έχει συμμετάσχει σε πολλές εκθέσεις των ξένων χωρών, όπως η έκθεση της Ινδίας Mumbai, η έκθεση της Ινδίας Δελχί, η έκθεση της Αιγύπτου, η έκθεση της Τουρκίας, η έκθεση του Πακιστάν, κ.λπ. και οι εμπορικές συναλλαγές με περισσότερες από 30 χώρες. Επιπλέον, έχουμε συμμετείχαμε στην εσωτερική μεγάλη έκθεσή μας, όπως την έκθεση Guangzhou Guangya, την έκθεση της Σαγκάη Μόναχο, την ελαφριά έκθεση των οδηγήσεων Chongqing, κ.λπ.
Υπηρεσία
Υψηλή αποδοτικότητα υπηρεσιών, υπάρχει γραφείο υπηρεσιών στην Ινδία. Εκτός από την Ινδία, έχουμε επίσης τους τοπικούς μηχανικούς στην Αίγυπτο, Τουρκία. Μπορέστε να παρέχετε σε σας τις έγκαιρες υπηρεσίες.
Οι κινεζικοί μηχανικοί παρέχουν τα υπηρεσία online. Εάν είναι απαραίτητο, οι κινεζικοί μηχανικοί θα έρθουν στο εργοστάσιό σας εγκαθιστούν δωρεάν και εκπαιδευτικός.
Ποιότητα πρώτα, πελάτης-προσανατολισμένη, συνεχής βελτίωση.
FAQ
Α. Είμαστε επιχείρηση υψηλής τεχνολογίας με το CE, SIRA, Συμβούλιο Πολιτιστικής Συνεργασίας, ο ISO που απονέμεται όπως «καλά-ξέρτε το εμπορικό σήμα» και πολλά διπλώματα ευρεσιτεχνίας τεχνολογίας, και έχει την πλούσια εμπειρία (περισσότερο από 11 έτη) στο ελαφρύ πρόγραμμα γραμμών παραγωγής των οδηγήσεων.
Το Q. Ποια είναι η πραγματική ταχύτητα προϊόντων σας σας;
Α. Για την πραγματική ταχύτητα της μηχανής που περιορίζεται από πολλούς παράγοντες,
αυτός αφορούσε τον αριθμό των συστατικών, ο χρόνος να σταλεί ο πίνακας PCB
και λάβετε τον πίνακα που θα έχει την επιρροή στην ταχύτητα όταν είναι στην παραγωγή, και είναι αποφασίζει για τα πραγματικές προϊόντα και τις ανάγκες.
