Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διάσταση: | 2700*2300*1550mm | Μέγεθος PCB: | Max: 1200*330mm λ.: 100*100mm |
|---|---|---|---|
| Πάχος PCB: | 0.5~5mm | Τοποθετώντας τρόπος: | Επιλογή ομάδας και τοποθέτηση ομάδας |
| Τοποθετώντας ακρίβεια: | ±0.02mm (ακρίβεια επανάληψης) | Τοποθετώντας ύψος: | Πρότυπα: ≤5mm |
| Τοποθετώντας ταχύτητα: | 200000~250000 CPH | No.of σταθμός τροφοδοτών: | 68 PC |
| No.of κεφάλι: | 68 PC | Δύναμη: | 380AC 50HZ |
| Κατανάλωση ενέργειας: | 6KW | Χ, Υ, τρόπος κίνησης άξονα Ζ: | Μαγνητική γραμμική μηχανή υψηλών σημείων και σερβο μηχανή |
| Υψηλό φως: | Δύο Μονούλες SMT Pick Place Machine,68Heads SMT Pick Place Machine (Σημ.,Η μηχανή επιλογής θέσης SMT για το φως |
||

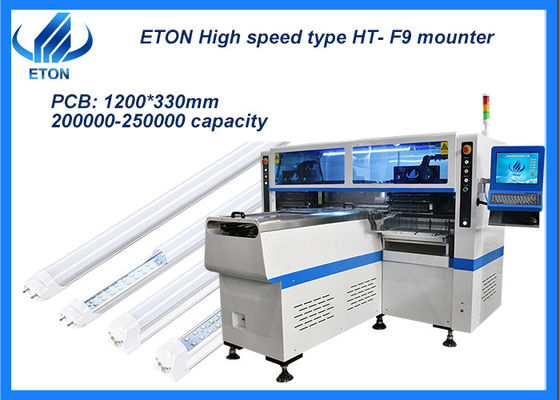

Φως LED σωλήνα Strip Φως 68 κεφαλές 250000CPH SMT Pick And Place Machine
Χαρακτηριστικά μηχανής:
1Εφαρμόστε στο 0,6m,00,9m,1.2m άκαμπτο PCB και 0,5m,1m ευέλικτη λωρίδα LED. Παραγωγή με την παραγωγή με 4 είδη υλικών ταυτόχρονα με μεγάλη χωρητικότητα, διαθέσιμη για πλακέτα με οποιοδήποτε ποσοστό LED chip και αντίσταση.
2.Δύο μπράτσες τεσσάρων μονάδων, 17 ακροφύσια για κάθε μέρος τοποθέτησης, μέρος A/B/C/D μπορεί να τοποθετηθεί ξεχωριστά ή συγχρονικά.
3.Εξαιρετική τεχνολογία πατέντας: Ομάδα για να πάρει και ομάδα για να τοποθετήσει.

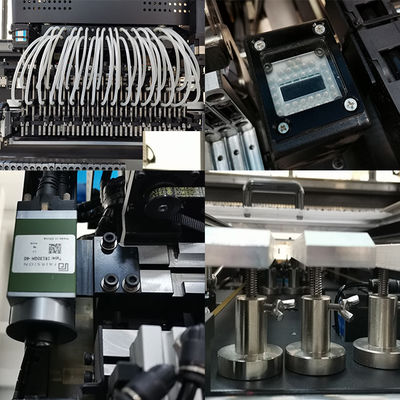

4.5 κάμερες, 2 κάμερες ελεγκτικής διόρθωσης τροφοδοσίας, 2 κάμερες ελεγκτικής διόρθωσης ακροφύλλου, μία κάμερα Mark, υψηλή ακρίβεια τοποθέτησης.
5.Η ταχύτητα τοποθέτησης έφτασε 200000 ~ 25000CPH.
6Το λογισμικό, το κύκλωμα και η δομή του υλικού ολόκληρης της μηχανής έχουν αναπτυχθεί ανεξάρτητα από την εταιρεία μας, με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας.
Κύρια παράμετρος μηχανής:
| Σχήμα | HT-F9(Δύο βραχίονες μαγνητικές γραμμικές LED μηχανές επιλογής και τοποθέτησης υψηλής ταχύτητας |
| Μέγεθος (L*W*H) | 2700*2300*1550mm |
| Βάρος | 1700 κιλά |
| Μοντέλο | 0.5~5mm |
| Ακριβότητα τοποθέτησης | ±0,02 mm |
| Τρόπος τοποθέτησης | Ομάδα για λήψη και ομάδα για τοποθέτηση |
| Συστατικά | LED3014/3020/3528/5050 και αντίσταση, πυκνωτές, ευθυγραμμιστές γέφυρας |
| Υψόμετρο στερέωσης | ≤ 5 mm |
| Ταχύτητα τοποθέτησης | 200000 έως 250000 CPH |
| Αριθμός κάμερας | 5PCS ((Ψηφιακή κάμερα) |
| Αριθμός σταθμού τροφοδοσίας | 68 PCS |
| Όχι, του κεφαλιού | 68 PCS |
| Δρόμος οδήγησης του άξονα X, Y | Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου + κινητήρας παροχής |
| Τρόπος σίτισης | Ηλεκτρικός τροφοδότης με διπλό κινητήρα |
Εφαρμογή:
Αυτό το μηχάνημα είναι κατάλληλο για την τοποθέτηση σκληρής φωτεινής πλακέτας μήκους 0,5 m, 1 m, 1,2 m ή οποιουδήποτε μήκους ευέλικτης λωρίδας.
Λεωνικά προϊόντα όπως σωλήνες λαμπτήρων, ευέλικτες λωρίδες, φώτα, οθόνες και ούτω καθεξής.
Η γραμμή παραγωγής SMT
| 1 | Μηχανή εκτύπωσης πάστας συγκόλλησης(Εκτύπωση με πάστα συγκόλλησης): Η πάστα συγκόλλησης ή η κόλλα συγκόλλησης διαρρέει στα πλαίσια της πλακέτας PCB για να προετοιμαστεί για το επόμενο βήμα συγκόλλησης των εξαρτημάτων. |
| 2 | Μεταφορέας: μετάδοση της πλακέτας PCB για να επιλέξει και τοποθετήσει το μηχάνημα, ταυτόχρονα, Χρησιμοποιείται για τη σύνδεση μεταξύ των γραμμών παραγωγής SMT και μπορεί επίσης να χρησιμοποιηθεί για την αποθήκευση των εύκαμπτων πλακίδων PCB ταινία. |
| 3 | Μηχανή διάλεξης και τοποθέτησης HT-E8S-1200: Εγκαταστήστε με ακρίβεια τα εξαρτήματα επιφανειακής τοποθέτησης σε σταθερές θέσεις στην πλακέτα PCB. |
| 4 | Μεταφορέας:Παράλληλα, χρησιμοποιείται για τη σύνδεση μεταξύ των γραμμών παραγωγής SMT και μπορεί επίσης να χρησιμοποιηθεί για τη θωράκιση των πλακών PCB. |
| 5 | Εισόδου στον φούρνο επαναρρόφησης:Λιώστε την πάστα συγκόλλησης ή την κόλλα για να συνδέσετε σταθερά τα εξαρτήματα με την πλακέτα του οδηγού. |
| 6 |
Δοκιμή:Δοκιμασία για την ακεραιότητα των επιδόσεων του προϊόντος (χειροκίνητη επιθεώρηση) |
Συσκευή:
Τα πλεονεκτήματά μας:
1Είμαστε ο κορυφαίος κατασκευαστής αυτόματης μηχανής υψηλής ταχύτητας.
2Το 80% των μεγάλων και καταχωρισμένων εργοστασίων είναι πελάτες μας. Έχουμε πάνω από δεκαετίες ιστορίας ανάπτυξης.
3Έχουμε ένα βιομηχανικό πάρκο που καλύπτει μια έκταση 50.000 τετραγωνικών μέτρων στο Jiangxi, το οποίο έχει διάφορες μηχανές.
4Έχουμε παγκόσμιο ρεκόρ υψηλής ταχύτητας μηχανή επιλογής και τοποθέτησης, η ταχύτητα της οποίας έφτασε τα 500000CPH.
5Έχουμε τοπικό μηχανικό της Ινδίας, όσο αγοράζετε το μηχάνημα, θα κανονίσουμε μηχανικούς να σας εγκαταστήσουν, να σας εκπαιδεύσουν δωρεάν, μέχρι να μάθετε να χειρίζεστε το μηχάνημα,Η εξυπηρέτηση είναι πολύ βολική.Εμείς.
Έχουν γραφεία στη Βομβάη και το Νέο Δελχί, πολύ γρήγορη υποστήριξη.
Γενικά ερωτήματα:
1..Έχετε μηχανικούς από το εξωτερικό;
Ναι, φυσικά. Έχουμε τοπικούς μηχανικούς στην Ινδία, αν έχετε κάποιο πρόβλημα με το μηχάνημα, μπορούμε να στείλουμε έναν μηχανικό της Ινδίας να σας λύσει το πρόβλημα.
2Πώς μπορώ να αγοράσω αυτό το μηχάνημα από εσάς;
α.Συζητήστε μας σχετικά με αυτό το προϊόν online ή μέσω e-mail.
Β. Διαπραγματεύεται και επιβεβαιώνει την τελική τιμή, την αποστολή, τις μεθόδους πληρωμής και άλλους όρους.
γ. Να σας αποστείλω το τιμολόγιο proforma και να επιβεβαιώσω την παραγγελία σας.
δ.Πραγματοποιεί την πληρωμή σύμφωνα με τη μέθοδο που αναγράφεται στο τιμολόγιο proforma.
ε. Ετοιμάζουμε την παραγγελία σας με βάση το proforma τιμολόγιο μετά την επιβεβαίωση της πλήρους πληρωμής σας.
3Σε ποιες χώρες πωλούνται κυρίως τα μηχανήματά σας;
Τα προϊόντα μας εξάγονται σε περισσότερες από 20 χώρες και περιοχές, συμπεριλαμβανομένης της Τουρκίας, της Αιγύπτου, της Ινδίας, του Πακιστάν, της Νότιας Αφρικής, της Βραζιλίας κλπ.
4-Ποιοι είναι οι όροι πληρωμής;
T/T είναι εντάξει. 30% προκαταβολή, 70% πληρωμή πριν την παράδοση.
