Εγγύηση: | 1 έτος | Ονομασία: | Αυτόματες επιλογή SMT και μηχανή θέσεων |
---|---|---|---|
Εφαρμογή: | λωρίδα LED κυλίνδρου προς κυλίνδρου | Ηλεκτρική τροφοδοσία: | 380AC 50HZ |
κατάσταση: | Νέο | Βάρος: | 3100 κλ |
Τοποθετώντας ταχύτητα: | Διπλή όψη: 500.000 CPH Μονή πλευρά: 250.000 CPH (Βέλτιστη ταχύτητα) | Διάσταση: | (L)3454*(Π)3035*(Υ)1777 mm |
Τροφοδότες: | Διπλή όψη: 136 ΤΕΜ (Μονή όψη: 68 ΤΕΜ) | Πάχος PCB: | 0.1-0.5 χιλ. |
Υψηλό φως: | Εγκαταστάτης SMT με κυλίνδρια λωρίδα LED,Μηχανή SMT για ταινία κυλίνδρων,Μηχανή SMT για ρολό ταινιών |

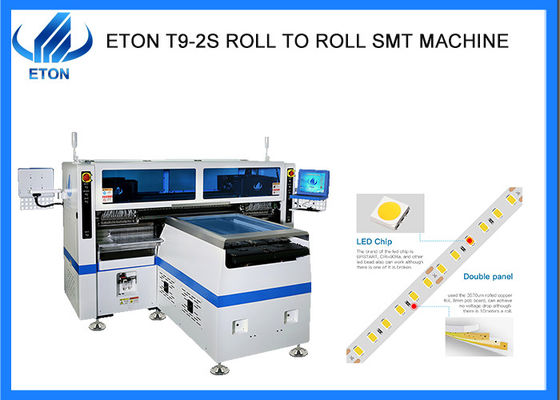

Υπερ-υψηλής ταχύτηταςΜηχανή SMT 500K ROLL TO ROLL
Περιγραφή
FΕιδικότητα 1 Υψηλή παραγωγικότητα
Η θέση επιλογής του συστατικού μπορεί να ρυθμιστεί σύμφωνα με το πλάτος του πλακέτου PCB, ελάχιστο 6,5 mm. Εφαρμόζεται στον αντίσταση LED 3014/3020/2835/5050, στον πυκνωτή, στον ευθυγραμμιστή γέφυρας κλπ. ευρύ φάσμα συστατικών.
Η κάμερα αναγνώρισης καταγράφει την θέση διαρροής του PCB και συμπληρώνει το ελλείπτον στοιχείο αναλόγως.
Η μέθοδος της διπλής ανάληψης και της διπλής ανάληψης χρησιμοποιείται για την τοποθέτηση της κεφαλής.
FΕιδικότητα 2 ΕΛΓΙΚΗ παραγωγή
1 μέτρο ανά κύκλο.
Το εύρος του σταθμού τροφοδοσίας είναι διπλάσιο από το κεφάλι τοποθέτησης, μπορεί να παράγει τέσσερα είδη υλικών ταυτόχρονα.
Σχήμα | Τ9-2S |
Διάσταση | |
Διάρκεια | 3454 χιλιοστά |
Διάμετρο | 3035 χιλιοστά |
Υψόμετρο | 1777 χιλιοστά |
Συνολικό βάρος | 3100 κιλά |
PCB | |
μήκος PCB πλάτος | 250 (± 10 mm) *Οποιοδήποτε μήκος |
Δάχος PCB | 00,1-0,5 mm |
Συσσωρευτές PCB | Απορρόφηση κενού, συμπίεση κυλίνδρου, ρυθμιζόμενο πλάτος τροχιάς |
Τρόπος τοποθέτησης | Ομαδική επιλογή και ομαδική τοποθέτηση |
Σύστημα όρασης | |
Αριθμός κάμερας | 10 σετ (ψηφιακή φωτογραφική μηχανή) |
Προσανατολισμός της όρασης+Διορθώσεις σημάτων | |
Αύξηση της ακρίβειας | ±0,05 mm |
Υψόμετρος τοποθέτησης | ≤ 5 mm |
Ταχύτητα τοποθέτησης | Διπλή πλευρά: 500000CPH, μονή πλευρά: 250000CPH ((Οπταμική ταχύτητα) |
Συστατικά | LED3014/3020/2835/5050 και αντίσταση, πυκνότητα, ευθυγραμμιστές γέφυρας κλπ. |
Δύναμη | 380AC 50HZ |
Κατανάλωση ενέργειας | 9.6 KW |
Περιβάλλον λειτουργίας | 23°C±3°C |
Μεταφορά μεταφοράς | Μέγιστο μήκος: 1000 mm |
Ταχύτητα μετάδοσης | > 500 mm/sec |
Κατεύθυνση μετάδοσης | Μονό (αριστερά>δεξιά ή δεξιά) |
Τρόπος μετάδοσης | Διαδικτυακή οδήγηση |
Τρόπος θέσης | Οπτική |
Προμήθεια αέρα | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
Ηλεκτρικός έλεγχος | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Δοκιμαστική κάρτα ελέγχου κίνησης μονάδα 2 | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Άξονας X, Y, Z Δρόμος οδήγησης | Τεχνολογίας υψηλής ποιότητας γραμμικός μαγνητικός κινητήρας + κινητήρας servo |
Σύστημα τροφοδοσίας | |
Αριθμός σταθμού τροφοδοσίας | Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
Αριθμός κεφαλιών | Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
Τρόπος σίτισης | Διανοητικός ηλεκτρικός τροφοδότης με διπλό κινητήρα |
Διάταξη SMT:
Έκθεση
Ως μια έμπειρη εταιρεία εμπορίου SMT pick and place machine με περισσότερες από 30 χώρες και περιοχές, η Eton έχει συμμετάσχει σε πολλές εκθέσεις ξένων χωρών,όπως η Έκθεση της Ινδίας στο Μουμπάι, Ινδία Δελχί Έκθεση, Έκθεση Αιγύπτου, Έκθεση Τουρκίας, Έκθεση Πακιστάν, κλπ. Και επίσης έχουμε λάβει μέρος στην εγχώρια έκθεση μας, όπως Guangzhou Guangya Έκθεση,Έκθεση της Μονάχου της Σαγκάης, Έκθεση φωτισμού LED Chongqing, κλπ.
Γενικές ερωτήσεις
Ε. Ποιες υπηρεσίες μπορείτε να παρέχετε;
Α.
1)Παρέχουμε λύσεις ολοκληρωμένης γραμμής για τους πελάτες μας.
Ε. Έχουν τα μηχανήματά σας πιστοποιητικά ποιότητας;
Α. Είμαστε μια υψηλής τεχνολογίας επιχείρηση με CE, SIRA, CCC, ISO που βραβεύτηκε ως "Well-know brand" και πολλά διπλώματα ευρεσιτεχνίας τεχνολογίας, και έχουμε πλούσια εμπειρία (περισσότερα από 11 χρόνια) στο πρόγραμμα παραγωγής LED φωτισμού.
Ε. Μπορείτε να δεχτείτε την τιμή CIF;
Α. Δεχόμαστε μόνο EXW, καθώς η τιμή που αναφέρεται είναι βολική και χαμηλότερο κόστος και για τις δύο πλευρές.
Ε. Μπορώ να πάω να δω αν έχετε πουλήσει τον εξοπλισμό στην Ινδία;
Α. Ναι, έχουμε πουλήσει το μηχάνημά μας στην Ινδία, αλλά για το γεγονός ότι δεν μπορούμε να το αποφασίσουμε για τον πελάτη μου, αλλά θα προσπαθήσω να επικοινωνήσω με τον πελάτη μου.γιατί κανείς δεν θέλει οι ανταγωνιστές του να επισκεφτούν την κατασκευαστική του εγκατάσταση..
Τι είδους μηχανή έχετε;
Α. Είμαστε η υψηλής ταχύτητας SMT pick and place κατασκευαστή μηχανή, και επίσης χτίζουμε το εμπορικό μας σήμα για πιο αποτελεσματική και βολική μηχανή για τους πελάτες μας.σειρά τιμών με υψηλή ακρίβεια και υψηλή παραγωγικότητα.
