Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Εγγύηση: | 1 έτος | Εφαρμογή: | Λουρίδα οδηγήσεων |
|---|---|---|---|
| Ηλεκτρική τροφοδοσία: | 380AC 50HZ | κατάσταση: | Νέο |
| Βάρος: | 3100 κλ | Τοποθετώντας ταχύτητα: | Διπλή όψη: 500.000 CPH Μονή πλευρά: 250.000 CPH (Βέλτιστη ταχύτητα) |
| Διάσταση: | (L)3454*(Π)3035*(Υ)1777 mm | Τροφοδότες: | Διπλή όψη: 136 ΤΕΜ (Μονή όψη: 68 ΤΕΜ) |
| Πάχος PCB: | 0.1-0.5 χιλ. | ||
| Υψηλό φως: | Μηχανή τοποθέτησης SMT 1M/Cycle,Ελαστική μηχανή τοποθέτησης SMT με ταινία CE,Δύο πλευρές τροφοδοτών SMT τοποθέτηση μηχανή |
||
1M ανά κύκλοΜηχανή υψηλής ταχύτητας SMT για τοποθέτηση ευέλικτης ταινίας
DΈκθεση
FΕιδικότητα 1 Υψηλή παραγωγικότητα
nΚεφαλή προσαρμοστικής τοποθέτησης ETON Tech
Η θέση επιλογής του συστατικού μπορεί να ρυθμιστεί σύμφωνα με το πλάτος του πλακέτου PCB, ελάχιστο 6,5 mm. Εφαρμόζεται στον αντίσταση LED 3014/3020/2835/5050, στον πυκνωτή, στον ευθυγραμμιστή γέφυρας κλπ. ευρύ φάσμα συστατικών.
Η κάμερα αναγνώρισης καταγράφει την θέση διαρροής του PCB και συμπληρώνει το ελλείπτον στοιχείο αναλόγως.
Η μέθοδος της διπλής ανάληψης και της διπλής ανάληψης χρησιμοποιείται για την τοποθέτηση της κεφαλής.
FΕιδικότητα 2 ΕΛΓΙΚΗ παραγωγή
1 μέτρο ανά κύκλο.
Το εύρος του σταθμού τροφοδοσίας είναι διπλάσιο από το κεφάλι τοποθέτησης, μπορεί να παράγει τέσσερα είδη υλικών ταυτόχρονα.
| Σχήμα | Τ9-2S |
| Διάσταση | |
| Διάρκεια | 3454 χιλιοστά |
| Διάμετρο | 3035 χιλιοστά |
| Υψόμετρο | 1777 χιλιοστά |
| Συνολικό βάρος | 3100 κιλά |
| PCB | |
| μήκος PCB πλάτος | 250 (± 10 mm) *Οποιοδήποτε μήκος |
| Δάχος PCB | 00,1-0,5 mm |
| Συσσωρευτές PCB | Απορρόφηση κενού, συμπίεση κυλίνδρου, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης | Ομαδική επιλογή και ομαδική τοποθέτηση |
| Σύστημα όρασης | |
| Αριθμός κάμερας | 10 σετ (ψηφιακή φωτογραφική μηχανή) |
| Προσανατολισμός της όρασης+Διορθώσεις σημάτων | |
| Αύξηση της ακρίβειας | ±0,05 mm |
| Υψόμετρος τοποθέτησης | ≤ 5 mm |
| Ταχύτητα τοποθέτησης | Διπλή πλευρά: 500000CPH, μονή πλευρά: 250000CPH ((Οπταμική ταχύτητα) |
| Συστατικά | LED3014/3020/2835/5050 και αντίσταση, πυκνότητα, ευθυγραμμιστές γέφυρας κλπ. |
| Δύναμη | 380AC 50HZ |
| Κατανάλωση ενέργειας | 9.6 KW |
| Περιβάλλον λειτουργίας | 23°C±3°C |
| Μεταφορά μεταφοράς | Μέγιστο μήκος: 1000 mm |
| Ταχύτητα μετάδοσης | > 500 mm/sec |
| Κατεύθυνση μετάδοσης | Μονό (αριστερά>δεξιά ή δεξιά) |
| Τρόπος μετάδοσης | Διαδικτυακή οδήγηση |
| Τρόπος θέσης | Οπτική |
| Προμήθεια αέρα | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Ηλεκτρικός έλεγχος | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Δοκιμαστική κάρτα ελέγχου κίνησης μονάδα 2 | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης | Τεχνολογίας υψηλής ποιότητας γραμμικός μαγνητικός κινητήρας + κινητήρας servo |
| Σύστημα τροφοδοσίας | |
| Αριθμός σταθμού τροφοδοσίας | Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
| Αριθμός κεφαλιών | Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
| Τρόπος σίτισης | Διανοητικός ηλεκτρικός τροφοδότης με διπλό κινητήρα |
Εφαρμογή μηχανής

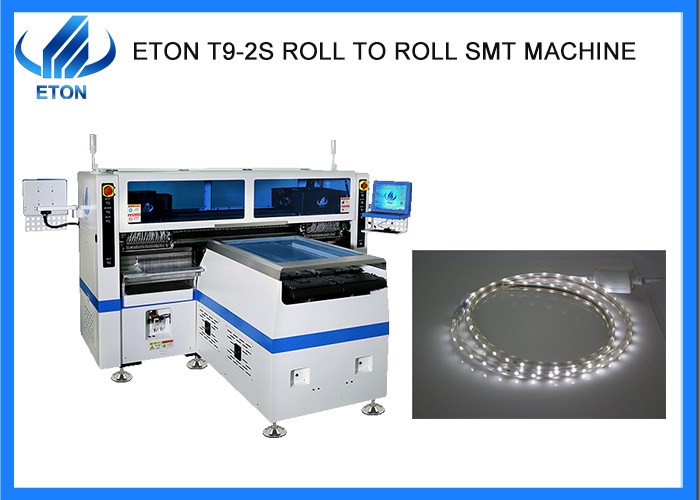

Το T9-2S είναι μια μηχανή επιλογής και τοποθέτησης υψηλής ταχύτητας, η οποία εφαρμόζεται για ευέλικτες λωρίδες φωτός οποιουδήποτε μήκους
3.1 Μέγεθος PCB: 250 mm*όποιο μήκος
3.2 Για τις εφαρμογές
5m, 10m, 50m, 100m ή ευέλικτες λωρίδες φωτός οποιουδήποτε μήκους, RGB μπορούν να τοποθετηθούν.
Λύση SMT
Μεταφορά και παράδοση
Δρόμος αποστολής:
※ Με αεροπορικό τρόπο, για δείγματα και μικρά πακέτα
※ Με τη θάλασσα, για μεγάλα πακέτα και ποσότητες.
※ Άλλοι τρόποι όπως ζητείται από τον πελάτη.
Χρόνος παράδοσης:
* Μέσα σε 30 ημέρες.
