Υψηλής τάσης 2835-220V-60D-20R-8MM λύση γραμμής παραγωγής λωρίδας φωτισμού λωρίδας

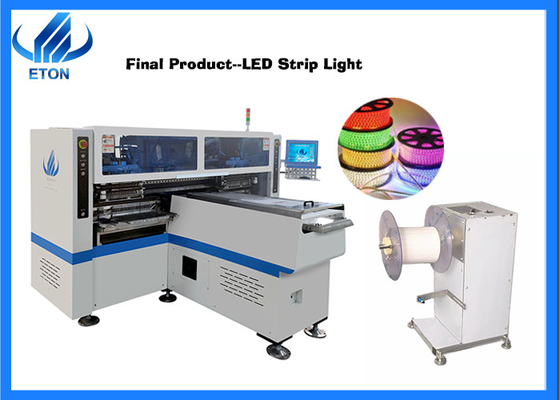

ΕΤΟΝ T9 LED Chip Mounter Machine με 68 κεφαλές (υποστήριξη προσαρμοσμένων περισσότερων κεφαλών)

8MM FPCB χωρίς καλώδιο λωρίδας φως είναι συνήθως 30 κομμάτια με συνολικό πλάτος 250mm. Έτσι θα χρησιμοποιήσει 60 κεφάλια τοποθέτηση LED τσιπ ταυτόχρονα.Ομαδική ανάληψη και ομαδική τοποθέτηση βελτιώνει σημαντικά την ταχύτητα τοποθέτησηςΕίναι η πιο γρήγορη μηχανή παγκοσμίως.

Το T9 είναι το μοντέλο της μηχανής τοποθέτησης, μετά τη γραμμή SMT, θα χρειαστεί να δοκιμάσει ολόκληρο το FPCB και στη συνέχεια να χωρίσει ένα κομμάτι και ένα κομμάτι, μετά από αυτό θα είναι η αδιάβροχη συναρμολόγηση.Τελικό είναι η δοκιμή και το πακετάρισμα..

Τ9 Παράμετρος μηχανής τοποθέτησης

Σταθερή λειτουργία με ποιοτικό μηχανικό μέρος

Το πλαίσιο είναι το θεμέλιο της μηχανής. Όλοι οι μηχανισμοί μετάδοσης, τοποθέτησης και τροφοδοσίας είναι σταθερά στερεωμένα σε αυτό, έτσι πρέπει να έχει επαρκή μηχανική αντοχή και ακαμψία.η μηχανή τοποθέτησης έχει διάφορα είδη πλαισίωνΟ πρώτος τύπος έχει ισχυρή ακεραιότητα, καλή ακαμψία, μικρή παραμόρφωση και σταθερή λειτουργία.και χρησιμοποιείται γενικά σε μηχανές υψηλού επιπέδουΟ δεύτερος τύπος έχει τα χαρακτηριστικά της απλής επεξεργασίας και του χαμηλού κόστους.Η ειδική δομή του πλαισίου που επιλέγεται για το μηχάνημα εξαρτάται από τη συνολική σχεδίαση και την αντοχή του μηχανήματοςΗ λειτουργία πρέπει να είναι ομαλή, εύκολη και χωρίς δονήσεις.

Πώς να κάνετε συντήρηση μηχανής

Σεμηνιαίες επιθεωρήσεις Αυτό το τμήμα πρέπει να εκτελείται ανά τύπο ακροβωτίου και σταθμό αλλαγής ακροβωτίου.
Μετακινήστε το φως LED του φακού για να ελέγξετε αν η φωτεινότητα κάθε LED είναι επαρκής.
Άξονας ακροβομβίδας Ελέγξτε το δαχτυλίδι O που χρησιμοποιείται για κάθε άξονα ακροβομβίδας. Εάν διαπιστωθεί ότι έχει γεράσει, αντικαταστήστε το εγκαίρως.
Σκουπίστε τη σκόνη και τα υπολείμματα από την βίδα του άξονα Χ και εφαρμόστε ένα λεπτό στρώμα λίπους με τα χέρια σας.Σκουπίστε την σκόνη και τα υπολείμματα από το σιδηρόδρομο καθοδήγησης του άξονα Χ και εφαρμόστε ένα λεπτό στρώμα λίπους πάνω του με τα χέρια σας.
Σκουπίστε την σκόνη και τα υπολείμματα από την βίδα του άξονα Y και εφαρμόστε ένα λεπτό στρώμα λίπους με τα χέρια σας.Σκουπίστε την σκόνη και τα υπολείμματα από το σιδηρόδρομο καθοδήγησης του άξονα Y και εφαρμόστε ένα λεπτό στρώμα λίπους πάνω του με τα χέρια σας.
Ελέγξτε την κίνηση του ράφου και του κιβώματος του άξονα Z, εφαρμόζοντας ένα λεπτό στρώμα λιπαντικού στα στοιχεία κίνησης του ράφου με το χέρι, εάν είναι απαραίτητο.
Ελέγξτε την φθορά και τη σφιχτότητα της ζώνης μετάδοσης του άξονα R και αντικαταστήστε την ζώνη ή ρυθμίστε τη σφιχτότητά της, εάν είναι απαραίτητο.
Σκουπίστε τη σκόνη και τα υπολείμματα από τη βίδα του άξονα W και εφαρμόστε ένα λεπτό στρώμα λίπους στην βαλβίδα τροφοδοσίας με το χέρι.
Ελέγξτε την φθορά και τη σφιχτότητα της μεταγωγικής ζώνης και αντικαταστήστε την ζώνη ή σφίξτε την ζώνη αν είναι απαραίτητο.
