Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Εγγύηση: | 1 έτος | Ονομασία: | Αυτόματες επιλογή SMT και μηχανή θέσεων |
|---|---|---|---|
| Εφαρμογή: | Λουρίδα οδηγήσεων, σωλήνας, φως επιτροπής | Ηλεκτρική τροφοδοσία: | 380AC 50HZ |
| Βάρος: | 1700kg | Τοποθετώντας ταχύτητα: | 150000-180000 CPH |
| Διάσταση: | 2700*2300*1550mm | Δάχος PCB: | 0.5-5 χιλ. |
| Υψηλό φως: | Μηχανή τοποθέτησης σωλήνων LED,Μηχανή τοποθέτησης LED σωλήνων,68 Μηχανή ανάληψης και τοποθέτησης |
||

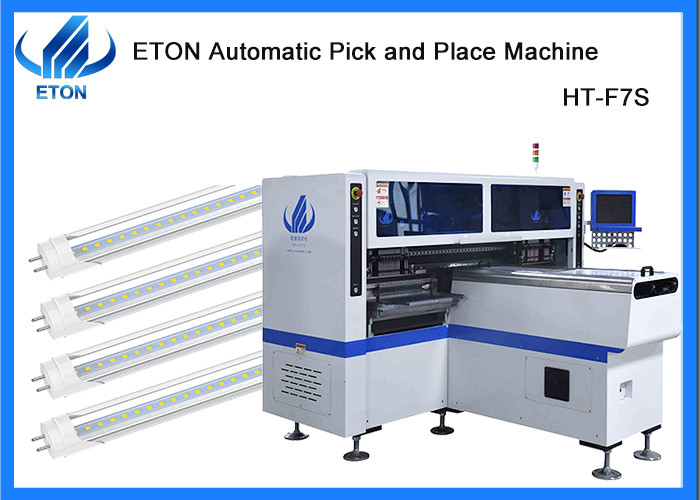

Μεγάλη ταχύτητα 68 τροφοδοτικό LED σωλήνα τοποθέτηση SMT pick and place μηχανή
Μεταφορά και παράδοση
Χερσαίες μεταφορές:είναι κατάλληλο για χώρες της εσωτερικής περιοχής και είναι προσιτό·
Αεροπορικές μεταφορές:για επείγον αγαθό, και είναι ο πιο ακριβός τρόπος μεταφοράς·
Ναυτιλία:Είναι κατάλληλο για βαριά εμπορεύματα, και η ευκολία και το χαμηλότερο κόστος αποστολής που είναι εύκολο για τους πελάτες να δεχτούν την ώρα άφιξης των εμπορευμάτων.
Περιγραφή
IPC9850 Δυνατότητα: 150000-180000 CPH
Αριθμός πατέντας: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Τεχνική παράμετρος
| Σχήμα | HT-F7S |
| Διάσταση | |
| Διάρκεια | 2700 χιλιοστά |
| Διάμετρο | 2300 χιλιοστά |
| Υψόμετρο | 1550 χιλιοστά |
| Συνολικό βάρος | 1700 κιλά |
| PCB | |
| μήκος PCB πλάτος | Μέγιστο:1200*330mm Min:100*100mm |
| Δάχος PCB | 0.5-5mm |
| Συσσωρευτές PCB | Ρυθμίσιμη πνευματική πίεση |
| Τρόπος τοποθέτησης | Ομάδα για λήψη και ομάδα για τοποθέτηση |
| Ο.Σ. | |
| Σύστημα | Windows7 |
| Λογισμικό | Ε&Α ανεξάρτητα |
| Εμφάνιση | Ηθική οθόνη αφής |
| Συσκευή εισόδου | Πλακέτο, ποντίκι. |
| Σύστημα όρασης | |
| Αριθμός κάμερας | 5 PCS (ψηφιακή φωτογραφική μηχανή) |
| Προσαρμογή όρασης, διόρθωση MARK | |
| Αύξηση της ακρίβειας | ±0,02 mm |
| Υψόμετρος τοποθέτησης | 5 χιλιοστά |
| Ταχύτητα τοποθέτησης | 150000~180000 CPH |
| Συστατικά | LED 3014/ 3020/ 3528/ 5050 και πυκνωτές, αντίστασεις, ευθυγραμμιστές γέφυρας κλπ. |
| Συστατικά Ταχύτητα | 0.5mm |
| Αριθμός σταθμού τροφοδοσίας | 68 PCS |
| Αριθμός ακροβωτίων | 34 PCS |
| Δύναμη | 380AC 50 HZ |
| Κατανάλωση ενέργειας | 6 kW |
| Περιβάλλον λειτουργίας | 23°C±3°C |
| Ταχύτητα μετάδοσης | Μέγιστο μήκος:1200 mm |
| Κατεύθυνση μετάδοσης | Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης | Διαδικτυακή οδήγηση |
| Τρόπος θέσης | Οπτική |
| Κατανάλωση αερίου | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης | Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου + κινητήρας παροχής |
| Τρόπος σίτισης | Ηλεκτρικός τροφοδότης με διπλό κινητήρα |

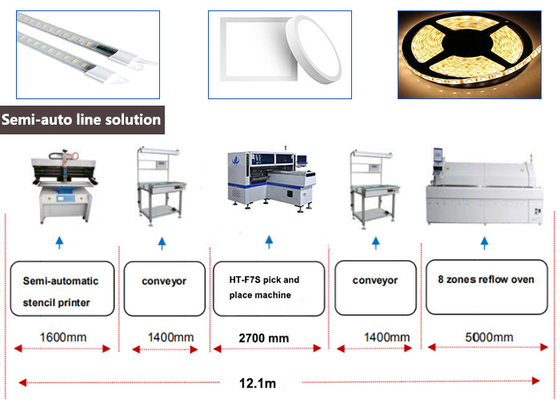

Λύση SMT
Μια ολόκληρη ημιαυτόματη γραμμή η οποία απαιτεί αρκετές συσκευές για μια ολόκληρη ημιπαραγωγή, όπως ημιαυτόματη μηχανή εκτύπωσης προτύπων, μεταφορέας, μηχανή επιλογής και τοποθέτησης και φούρνο επαναρρόφησης κλπ.
Η ανάσα είναι η λειτουργία κάθε μηχανής:
Πιστοποιητικά
Ως έμπειρος κατασκευαστής σε μηχανή SMT, έχουμε αποκτήσει μια σειρά από τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 ευρεσιτεχνιών εφευρέσεων, 200 πρακτικών ευρεσιτεχνιών, 49 πνευματικά δικαιώματα λογισμικού,Με το τμήμα έρευνας και ανάπτυξης για την παραγωγή και την επιθεώρησηΚαι επίσης κέρδισε τα πιστοποιητικά του εξωτερικού όπως CE, CCC, SIRA,
κλπ.
Υπηρεσία
Γενικές ερωτήσεις
Ε. Πόσα εξαρτήματα μπορεί να τοποθετήσει η μηχανή επιλογής και τοποθέτησης σε μια πλακέτα PCB;
Α. Ενώ αυτό είναι για τις ανάγκες των πελατών μας και το μέγεθος της πλακέτας PCB.
Ε. Ποια εξαρτήματα είναι κυρίως τοποθετημένα στο μηχάνημά σας;
Α. Για την πολυλειτουργική μηχανή επιλογής και τοποθέτησης που μπορεί να τοποθετήσει IC, LED chip, αντίσταση, πυκνότητα και διαμορφωμένα εξαρτήματα όπως φακούς.Τα εξαρτήματα τοποθέτησης μηχανής υψηλής ταχύτητας είναι LED3014/3020/35285050, αντίστοιχοι, πυκνωτές και διορθωτές.
