| Εγγύηση: | 1 έτος | Εφαρμόσιμα εξαρτήματα: | 0402 |
|---|---|---|---|
| Ονομασία: | Μηχανή επιλογής και τοποθέτησης SMT, SMT Εγκαταστάτης Τσιπ | Εφαρμογή: | Η γραμμή παραγωγής SMT |
| Υπόθεση: | Νέο, 100% πρωτότυπο, ολοκαίνουργιο. | Ονομασία προϊόντος: | Μηχανή τοποθέτησης \ Εγκαταστάτης LED \ Μηχανή συναρμολόγησης LED |
| Ταχύτητα τοποθέτησης: | 45000 CPH | Τύπος: | Αυτοματοποιημένο |
| Χρήση: | Συνέλευση πινάκων κυκλωμάτων, να τοποθετήσει SMT μηχανή, SMD, οδηγήσεις | Άρθρο: | Εγκαταστάτης LED SMD Chip |
| Υψηλό φως: | 45000CPH Εργαλεία κατασκευής SMT,Συσκευές κατασκευής γραμμικού κινητήρα SMT,Μηχανές κατασκευής SMT για μαγνητικούς κινητήρες |
||

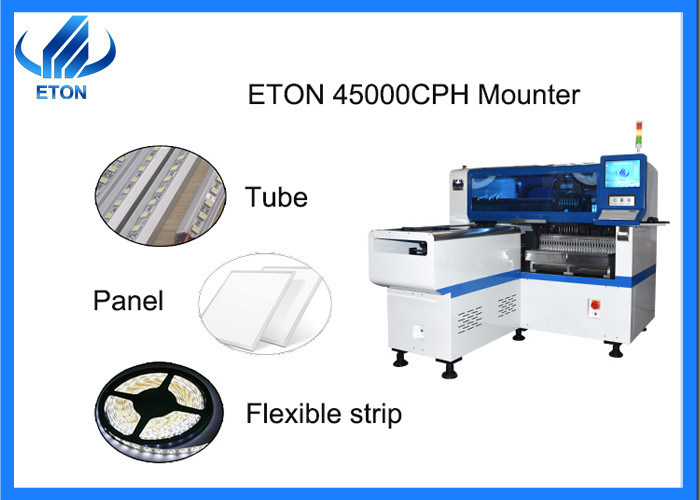

HT-E8S-1200 SMT μηχανή τοποθέτησης μαγνητικός γραμμικός κινητήρας 45000CPH σε παραγωγή
Τεχνική παράμετρος
Η HT-E8S-1200 είναι μια μηχανή smt ειδικά σχεδιασμένη για την παραγωγή φακών με βέλτιστη χωρητικότητα 45000CPH.
| Συστατικά | LED chip,condensers,resistors,IC,RGB,σχηματισμένα συστατικά κλπ. |
| Συνολικό βάρος | 1700 κιλά |
| Υψόμετρος τοποθέτησης | < 15 mm |
| Δάχος PCB | 0.5-5mm |
| Εμφάνιση | Εικόνα αφής |
| Τρόπος τοποθέτησης | Ομαδική συλλογή και χωριστή τοποθέτηση,χωριστή συλλογή και χωριστή τοποθέτηση |
| Λογισμικό | Ε&Α ανεξάρτητα |
| Κάμερα θέσης | Όραμα για την ταυτοποίηση πτήσης + διόρθωση MARK |
| Συσκευή εισόδου | Πλακέτο, ποντίκι. |
| Αριθμός κάμερας | 2 σύνολα εισαγόμενων φωτογραφικών μηχανών |
| μήκος PCB πλάτος | Μέγιστο:1200*350mm Min:100*100mm |
| Επανάληψη τοποθέτησης | ± 0,04 mm τσιπ |
| Διάστημα*Δύση*Ύψος | 2550mm*1650mm*1550mm |
| Ταχύτητα τοποθέτησης | 45000 CPH (βέλτιστο) |
| Συσσωρευτές PCB | Ρυθμίσιμη πνευματική πίεση |
Κεντρικό μέρος μηχανής:
Τρία κύρια στοιχεία: λογισμικό, ηλεκτρικό και μηχανικό.
Μέρη και λειτουργίες μηχανών
Κεντρικό υπολογιστή: Ο εγκέφαλος μιας μηχανής που συλλέγει σήματα ανατροφοδότησης και τα επεξεργάζεται πριν εκδώσει οδηγίες
Ηλεκτρικό κουτί: όλα τα κυκλώματα του μηχανήματος είναι ενσωματωμένα στο ηλεκτρικό κουτί.
Πίνακας κυκλωμάτων: Ελέγχει διάφορα μέρη της μηχανής
Σερβοκινητήρας: μετά την ενεργοποίηση του κινητήρα, γυρίζει θετικά και αρνητικά και οδηγεί την ράβδο βίδας να περιστρέφεται συνδέοντας την ράβδο βίδας με τη σύνδεση, οδηγώντας έτσι (κεφάλι τοποθέτησης,Πλατφόρμα μεταφοράς) για να κάνει γραμμική κίνησηΈνας κινητήρας ελέγχου ελέγχει μια βίδα.
Γραμμικός κινητήρας: μαγνητικός γραμμικός κινητήρας, μέσω εξωτερικής ηλεκτρικής σύνδεσης για να κάνει τον ενεργοποιητή να παράγει μαγνητικό πεδίο, ο ίδιος ο στατήρας είναι μόνιμος μαγνήτης,μετακίνηση του στατήρα μέσω της αλληλεπίδρασης μεταξύ των μαγνητικών πόλων για να κάνει το κεφάλι τοποθέτησης αλληλοκίνηση.
Διάταξη μαγνητικού πλέγματος: μη-συναντητική σάρωση μαγνητικού πεδίου και μετατροπή της αναλογικής τιμής μέτρησης σε απόλυτο ή σταδιακό σήμα εξόδου, υψηλή ακρίβεια ανίχνευσης, γρήγορη ταχύτητα απόκρισης,σε κάποιο βαθμό καθορίζει την ακρίβεια της τοποθέτησης της κεφαλής.
Γραμμικό σιδηρόδρομο καθοδήγησης: χρησιμοποιείται για την υποστήριξη και καθοδήγηση του κινούμενου μέρους (κεφαλής τοποθέτησης, πλατφόρμα μεταφοράς), σύμφωνα με την καθορισμένη κατεύθυνση για την εκτέλεση υψηλής ακρίβειας κυκλικής κίνησης
Στάπτης κινητήρας: το πλάτος της τροχιάς ρυθμίζεται ρυθμίζοντας τον κινητήρα για να οδηγήσει τη βίδα σύνδεσης ζώνης, έτσι ώστε να είναι κατάλληλος για την εγκατάσταση διαφορετικών πλακών κυκλωμάτων των πελατών.Ο κινητήρας μεταφοράς κινεί τη ζώνη, το οποίο οδηγεί την πλακέτα κυκλώματος.
Η γραμμή παραγωγής SMT
Η ημιαυτόματη γραμμή παραγωγής
Μηχανή εκτύπωσης ζυθοποιίας, μεταφορέας, μηχανή επιλογής και τοποθέτησης, φούρνο επανακίνησης.
Η πλήρως αυτόματη γραμμή παραγωγής
Πυροσβεστήρα PCB, μεταφορέα, μεταμοσχευτικό μηχάνημα, πλαίσιο αποθήκευσης, αυτόματη εκτυπωτική μηχανή, μηχανή επιλογής και τοποθέτησης, σιδηρόδρομο καθοδήγησης μεταφοράς ζώνης, φούρνο επαναρρόφησης, απενεργοποιητής PCB.
Διαφήμιση εταιρείαςπλεονεκτήματα
Είχαμε οικοδομήσει μια μακροπρόθεσμη συνεργασία με μερικά ισχυρά εργοστάσια!
Ειδικευόμαστε σε αυτόν τον τομέα εδώ και 20 χρόνια.
Έχουμε τους δικούς μας επαγγελματίες σχεδιαστές.
Έχουμε 50.000 τετραγωνικά μέτρα βιομηχανικού πάρκου.
Έκθεση
Η εταιρεία μας συμμετέχει σε πολλές εκθέσεις στο σπίτι και στο εξωτερικό κάθε χρόνο,
Θα δείτε το περίπτερο της ETON σε ορισμένες γνωστές μεγάλες εκθέσεις στην Κίνα, συμπεριλαμβανομένων των μεγάλων εκθέσεων που πραγματοποιήθηκαν στο Σενζέν, το Γκουάνγκτσου, το Τσονγκκινγκ, τη Σαγκάη και σε άλλα μέρη.
Οι ξένες εκθέσεις περιλαμβάνουν εκθέσεις σε περισσότερες από 20 χώρες, συμπεριλαμβανομένων της Βομβάης, του Δελχί, της Αιγύπτου, της Τουρκίας και του Βιετνάμ.
Γενικές ερωτήσεις
1Γιατί υιοθετούμε τους έξυπνους ηλεκτρονικούς τροφοδότες;
Οι μηχανές μας υιοθετούν τους έξυπνους ηλεκτρονικούς τροφοδοτητές οι οποίοι είναι πιο σταθεροί, καθολικοί και έξυπνοι.
Η ταχύτητα τροφοδοσίας του ηλεκτρονικού τροφοδοτητή είναι ταχύτερη από την παραδοσιακή πνευματική τροφοδοσία.
Χύσιμο και πτώση υλικών αποτελεσματικά.
2Ποια είναι η υψηλότερη παραγωγική ικανότητα και ακρίβεια της μηχανής μας;
Η παραγωγική ικανότητα του μηχανήματος μας μπορεί να φτάσει τα 250000 τσιπ την ώρα.
Η ακρίβεια μας μπορεί να φτάσει τα 0,02 mm, υιοθετούμε οπτική τοποθέτηση,
διόρθωση σήματος αναγνώρισης πτήσης και έξυπνο σύστημα βιομηχανικού ελέγχου.
3Τι γίνεται με τις τεχνολογικές μας πατέντες και πιστοποιητικά;
Έχουμε πολλά τεχνολογικά διπλώματα ευρεσιτεχνίας που είναι η παγκόσμια πρώτη εφεύρεση. Έχουμε πλούσια εμπειρία στην έρευνα και την ανάπτυξη και πήραμε SIRA Και πιστοποιητικό CE.Είμαστε εγκεκριμένοι ως η εθνική υψηλής τεχνολογίας
