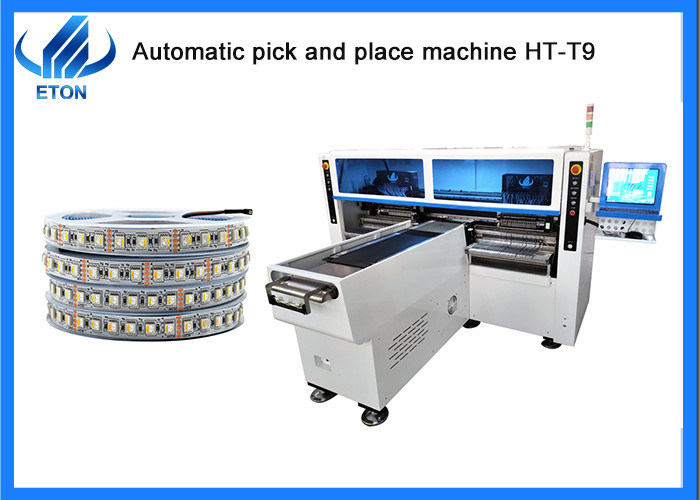

6KW ισχύς 68 PCS κεφάλια FPCB τοποθέτηση SMT Pick and place μηχανή
Χαρακτηριστικά

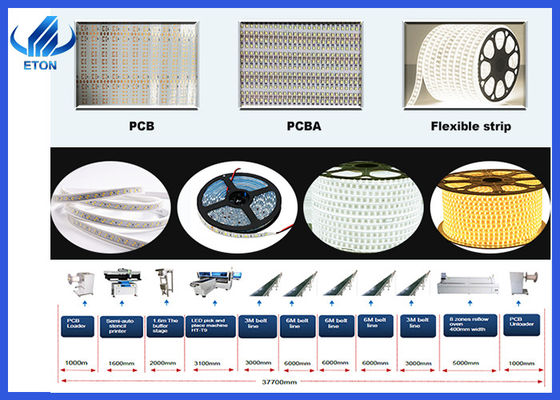

- Παραγωγή με την παραγωγή 4 τύπων υλικών ταυτόχρονα με μεγάλη χωρητικότητα, διαθέσιμα για 5M, 50M ή οποιοδήποτε μήκος ευέλικτης λωρίδας και ρολ προς ρολ.
- Δύο τετράπλευρες μονάδες, 17 ακροφύσια για κάθε μέρος τοποθέτησης, μέρος Α ή μέρος Β μπορούν να τοποθετηθούν ξεχωριστά ή συγχρονικά.
- Ταυτοποίηση αυτόματα, υψηλής ακρίβειας, διαθέσιμη για RGB.
- Αποκλειστική τεχνολογία πατέντας: ομαδοποίηση για την επιλογή και ομαδοποίηση για την τοποθέτηση.
IPC9850 Δυνατότητα: 200000~250000 CPH
Αριθμός πατέντας: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
Τεχνική παράμετρος
| Σχήμα |
HT-T9 |
| Διάσταση |
| Διάρκεια |
3100 χιλιοστά |
| Διάμετρο |
2300 χιλιοστά |
| Υψόμετρο |
1550 χιλιοστά |
| Συνολικό βάρος |
1700 κιλά |
| PCB |
| μήκος PCB πλάτος |
250 mm*κάθε μήκος |
| Δάχος PCB |
00,5-1,5 mm |
| Συσσωρευτές PCB |
Ρυθμίσιμη πνευματική πίεση |
| Τρόπος τοποθέτησης |
Ομάδα για λήψη και ομάδα για τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηθική οθόνη αφής |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |

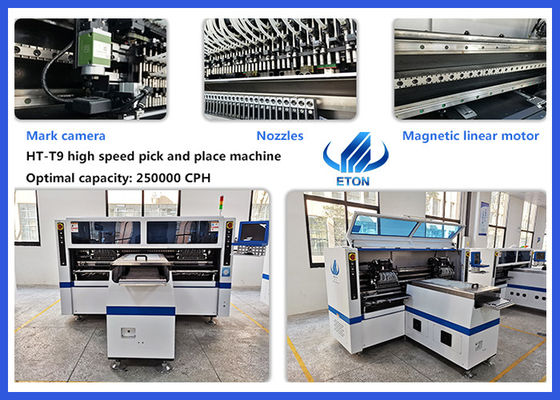

| Σύστημα όρασης |
| Αριθμός κάμερας |
5 PCS (ψηφιακή φωτογραφική μηχανή) |
| Προσαρμογή όρασης, διόρθωση MARK |
| Αύξηση της ακρίβειας |
±0,02 mm |
| Υψόμετρος τοποθέτησης |
5 χιλιοστά |
| Ταχύτητα τοποθέτησης |
200000 έως 250000 CPH |
| Συστατικά |
LED 3014/ 3020/ 3528/ 5050 και πυκνωτές, αντίστασεις, ευθυγραμμιστές γέφυρας κλπ. |
| Συστατικά Ταχύτητα |
0.5mm |
| Αριθμός σταθμού τροφοδοσίας |
68 PCS |
| Αριθμός ακροβωτίων |
68 PCS |
| Δύναμη |
380AC 50 HZ |
| Κατανάλωση ενέργειας |
6 kW |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Μεταφορά μεταφοράς |
Μέγιστο μήκος: 1000 mm |
| Ταχύτητα μετάδοσης |
> 500 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου + κινητήρας παροχής |
| Τρόπος σίτισης |
Ηλεκτρικός τροφοδότης με διπλό κινητήρα |
Πιστοποιητικά
Ως έμπειρος κατασκευαστής σε μηχανή SMT, έχουμε αποκτήσει μια σειρά από τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 ευρεσιτεχνιών εφευρέσεων, 200 πρακτικών ευρεσιτεχνιών, 49 πνευματικά δικαιώματα λογισμικού,Με το τμήμα έρευνας και ανάπτυξης για την παραγωγή και την επιθεώρησηΚαι επίσης κέρδισε τα πιστοποιητικά του εξωτερικού όπως CE, CCC, SIRA,
κλπ.
Συσκευές
Το πακέτο μας είναι να ακολουθήσουμε το φούσκωμα:
Βήμα 1: Φόρμα συσκευασίας για την πρόληψη της σκόνης και του νερού.
Βήμα 2: Συσκευή σε ένα κουκούλι από αφρό βαμβάκι με ταινία για την προστασία του εξωτερικού του μηχανήματος.
Βήμα 3: Συσκευή χαρτιού κενού και σακούλα ανθεκτικής στην υγρασία, για να διατηρείται στεγνή κατά τη μεταφορά.
Βήμα 4: Εξοπλισμός με ανθεκτικά ξύλινα κουτιά για να εξασφαλιστεί η ασφάλεια του μηχανήματος, στη συνέχεια μεταφορά με φορτηγά στο καθορισμένο λιμάνι.
Παροχή: θαλάσσια, αεροπορική, χερσαία.
Γενικές ερωτήσεις
Ε: Οι μηχανές σας έχουν πιστοποιητικά ποιότητας;
Α: Είμαστε μια υψηλής τεχνολογίας επιχείρηση με CE, SIRA, CCC, ISO που βραβεύτηκε ως "Well-know brand" και πολλά τεχνολογικά διπλώματα ευρεσιτεχνίας, και έχουμε πλούσια εμπειρία (περισσότερα από 12 χρόνια) στο πρόγραμμα παραγωγής φωτισμού LED.
Ε. Ποια είναι η ποιότητα των μηχανών σας;
Α. Ως έμπειρος κατασκευαστής μηχανών SMT, αποκτήσαμε μια σειρά από τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 ευρεσιτεχνιών εφευρέσεων, 112 πρακτικών ευρεσιτεχνιών, 12 δικαιωμάτων πνευματικής ιδιοκτησίας λογισμικού,Με το τμήμα έρευνας και ανάπτυξης για την παραγωγή και την επιθεώρηση. Και απονεμήθηκε ως "Κίνα υψηλής τεχνολογίας επιχείρηση", "Shenzhen TOP μάρκα" εξασφαλίζουμε την υψηλή ποιότητα της μηχανής μας ως ένας εξαιρετικός κατασκευαστής στην Κίνα.
