Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εγγύηση: | 1 έτος | Ονομασία: | ET5235 |
---|---|---|---|
Εφαρμογή: | Φώτα LED, ηλεκτρικά προϊόντα, οικιακές συσκευές | Ηλεκτρική τροφοδοσία: | AC:220±10%, 50/60HZ 1Φ 3KW |
Υπόθεση: | Νέο | Βάρος: | 700Kg |
Διάσταση: | 1240mm*1450mm*1650mm | Ακρίβεια εκτύπωσης: | ±0,025 χλστ |
Επισημαίνω: | Πινακτής αυτοκινήτου με στίγμα SMT Vision,Τυπογράφος με πάστα συγκόλλησης ET5235,700 κιλά αυτοματοποιημένο εκτυπωτή. |

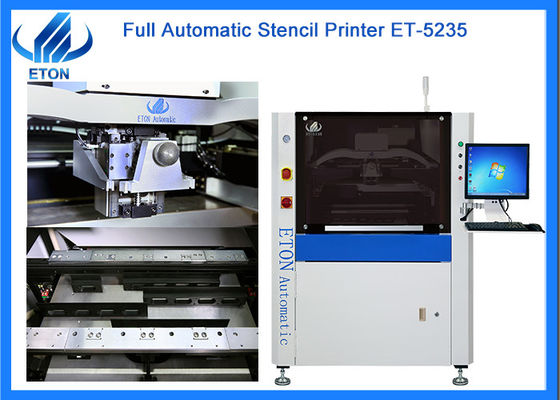

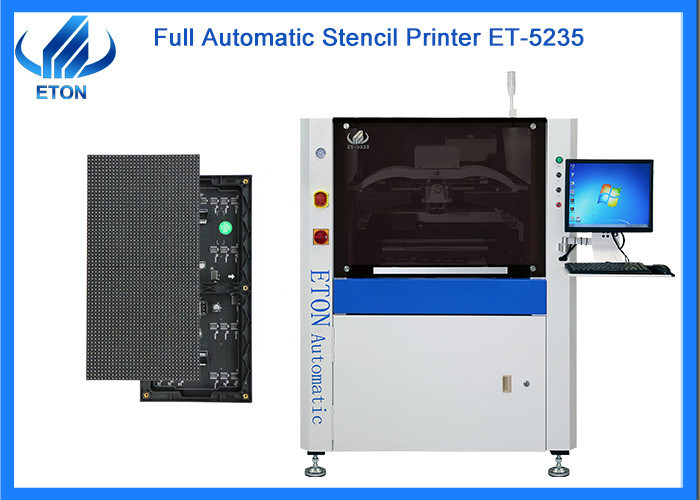

Πινακτής αυτοματοποιημένης βιντεοσκοπίας SMTκαλή και ευρεία εφαρμογή
FΓεωλογίες
1.Σύστημα μεταφοράς και συμπίεσης PCB
1 Η κατεύθυνση φόρτωσης PCB μπορεί να επιλεγεί και να συνδυαστεί ελεύθερα.
2 Μοναδική κατασκευή εσωτερικής ιμάντα μεταφοράς για την αποφυγή μπλοκαρίσματος.
3 Ο προγραμματιζόμενος έλεγχος της ταχύτητας μεταφοράς καθιστά την στάση των PCB πιο ακριβή.
4 Υιοθετήστε ευέλικτες πλευρικές σφραγίδες και διαχωρισμένα υποστηρίγματα για την αποτελεσματική σφραγίδα του PCB, ώστε να εξασφαλίζεται πλήρης ισορροπημένη επαφή μεταξύ του PCB και του ατσάλινου πλέγματος.
5 Η βέλτιστη σχεδιασμένη δομή κίνησης του μοντέλου βελτιώνει αποτελεσματικά τη σταθερότητα της βαθμονόμησης της πλατφόρμας και επιτυγχάνει υπερμικρή μετάδοση υπό λεπτή ρύθμιση,ώστε η μηχανή να μπορεί να ανταποκρίνεται στην απαίτηση εκτύπωσης υψηλότερης ακρίβειαςΗ δομή είναι απλή και αξιόπιστη, το ρυθμιζόμενο είναι βολικό και η ρύθμιση ύψους του PIN υποστήριξης της πλακέτας PCB με διαφορετικά πάχους μπορεί να πραγματοποιηθεί γρήγορα.
2.Σύστημα τοποθέτησης προτύπων
1 Σκρεπτήρας άμεσης σύνδεσης με άψογη μορφή γέφυρας.
2 Το μέγεθος του σιδηροειδούς πλέγματος είναι παγκόσμιο, με καλή και ευρεία εφαρμογή.
3 Τμήμα σταθερού σιδηρουργικού πλέγματος.
3Σύστημα ξύρισμα.
1 Φυτοειδής δέσμη ξυριστή από αλουμίνιο για να εξασφαλίζεται ομαλότερη λειτουργία του ξυριστή.
2 Προγραμματιζόμενες ανάρτησης αυτορυθμιζόμενοι οδηγοί κινητήρα βήματος κεφαλής εκτύπωσης.
3 Η διμερή δομή σιδηροτροχιάς τύπου διπλής διατομής διασφαλίζει την ακρίβεια και την ομαλή λειτουργία πριν και μετά την εκτύπωση.
4 Σύμφωνα με τις διαφορετικές απαιτήσεις πίεσης των εμπρόσθιων και των οπίσθιων σφιχτήρων και τη σταθερότητα της ανύψωσης και της κατεβάσεως, για την αποτροπή της διαρροής της πάστες συγκόλλησης,η λεπίδα έχει ένα συγκεκριμένο ελαστικό σχέδιο συμπίεσης, η πίεση του squeegee, η ταχύτητα ανύψωσης, η ταχύτητα εκτύπωσης και το εύρος εκτύπωσης ρυθμίζονται από το λογισμικό.παρέχει στους πελάτες μια καλή πλατφόρμα ελέγχου εκτύπωσης.
5 Σύστημα ξύρισμα τύπου σιδηροδρόμου, βελτίωση της σταθερότητας λειτουργίας και παράταση της ζωής.
6 Η συσκευή ανατροφοδότησης πίεσης πλήρως κλειστού κυκλώματος της γραβάντας παρακολουθεί συνεχώς την πίεση της γραβάντας, καθιστώντας την εκτύπωση πιο γεμάτη.
7 Ενσωματωμένη κλίμακα, ποτέ δεν πέφτει.
Σχήμα | ΕΤ-5235 | |
Τετραγώνια οθόνης | Μέγιστο μέγεθος | 737 χιλιοστά |
Ελάχιστο μέγεθος | 470 mm | |
Δάχος | 25-40 χιλιοστά | |
Μέγεθος PCB | Δοκιμαστικό σύστημα: | |
Υψόμετρο μεταφοράς | 900±20 mm | |
Κατεύθυνση μεταφοράς | Αριστερά-δεξιά; Δεξιά-αριστερά; Αριστερά-αριστερά; Δεξιά-δεξιά | |
Ταχύτητα μεταφοράς | MAX 1200 mm/s Προγραμματισμό | |
Κεφαλή εκτύπωσης | Δύο ανεξάρτητες κεφαλές εκτύπωσης με άμεση σύνδεση κινητήρα-οδηγού | |
Ταχύτητα σφουγγαρίσματος | 6-300 mm/sec | |
Σύστημα καθαρισμού | Ξηρό, υγρό, κενό (προγραμματιζόμενο) | |
Ακριβότητα Τύπου | ±0,025 mm | |
Χρόνος κύκλου | ≤9s (εκτός από την εκτύπωση και τον καθαρισμό) | |
Εισφορά ισχύος | Δυναμικό ρεύματος: | |
Μέθοδος ελέγχου | Έλεγχος PC | |
Διάσταση | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Βάρος | Περίπου: 700kg | |
Υψόμετρο υπερυψωμένων δαπανών μεταφοράς PCB | 10 χιλιοστά |
Συσκευές
Όσο για το πακέτο του μηχανήματος, το βάλαμε σε συσκευασία φιλμ και αφρό βαμβάκι, για να αποτρέψει τη σκόνη και το νερό της προστασίας του μηχανήματος και να κρατήσει στεγνό του μηχανήματος κατά τη μεταφορά,και να εξοπλιστούν με ξύλινα κουτιά για να μεταφερθούν στο καθορισμένο λιμάνι.
Μεταφορά και παράδοση
Όσον αφορά το μέρος της αποστολής και της παράδοσης, υπάρχουν τρεις τρόποι για την αναφορά σας, και διαφορετικός τρόπος είναι για διαφορετικές καταστάσεις:
Χερσαίες μεταφορές:είναι κατάλληλο για χώρες της εσωτερικής περιοχής και είναι προσιτό·
Αεροπορικές μεταφορές:για επείγον αγαθό, και είναι ο πιο ακριβός τρόπος μεταφοράς·
Ναυτιλία:Είναι κατάλληλο για βαριά εμπορεύματα, και η ευκολία και το χαμηλότερο κόστος αποστολής που είναι εύκολο για τους πελάτες να δεχτούν την ώρα άφιξης των εμπορευμάτων.
Σχετική μηχανή
Η ETON είναι ένας κορυφαίος κατασκευαστής μηχανών επιλογής και τοποθέτησης υψηλής ταχύτητας SMT στην Κίνα, και παρέχουμε επίσης λύση ολόκληρης γραμμής με περιφερειακές συσκευές όπως εκτυπωτής προτύπων, μεταφορέας, διανομέας κόλλας,μεταβατικό και ανανεωτικό φούρνο κλπ..
Γενικές ερωτήσεις
Ε. Ποια είναι η ποιότητα των μηχανών σας;
Α. Ως έμπειρος κατασκευαστής μηχανών SMT, αποκτήσαμε μια σειρά από τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 ευρεσιτεχνιών εφευρέσεων, 112 πρακτικών ευρεσιτεχνιών, 12 δικαιωμάτων πνευματικής ιδιοκτησίας λογισμικού,Με το τμήμα έρευνας και ανάπτυξης για την παραγωγή και την επιθεώρηση. Και απονεμήθηκε ως "Κίνα υψηλής τεχνολογίας επιχείρηση", "Shenzhen TOP μάρκα" εξασφαλίζουμε την υψηλή ποιότητα της μηχανής μας ως ένας εξαιρετικός κατασκευαστής στην Κίνα.
