Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εγγύηση: | 1 έτος | Ονομασία: | ET5235 |
---|---|---|---|
Ηλεκτρική τροφοδοσία: | Εναλλασσόμενο ρεύμα: 220±10%, 50/60HZ 1Φ 3KW | Υπόθεση: | Νέο |
Βάρος: | 700Kg | Διάσταση: | 1240mm*1450mm*1650mm |
Υψόμετρο μεταφοράς: | 900±40mm | Ταχύτητα μεταφορών: | Ανώτατο 1200mm/S προγραμματίσημο |
Υψηλό φως: | Τυπωτής πάστες συγκόλλησης SMT για ρύθμιση ύψους,Max 1200mm/s εκτυπωτής πάστες συγκόλλησης,Τυπογράφος CCC SMT |
Ρυθμίσεις ύψουςΕνεργός εκτυπωτής οραματισμού με πάστα συγκόλλησης SMT
Περιγραφή
1.Σύστημα μεταφοράς και συμπίεσης PCB
1 Η κατεύθυνση φόρτωσης PCB μπορεί να επιλεγεί και να συνδυαστεί ελεύθερα.
2 Μοναδική κατασκευή εσωτερικής ιμάντα μεταφοράς για την αποφυγή μπλοκαρίσματος.
3 Ο προγραμματιζόμενος έλεγχος της ταχύτητας μεταφοράς καθιστά την στάση των PCB πιο ακριβή.
4 Υιοθετήστε ευέλικτες πλευρικές σφραγίδες και διαχωρισμένα υποστηρίγματα για την αποτελεσματική σφραγίδα του PCB, ώστε να εξασφαλίζεται πλήρης ισορροπημένη επαφή μεταξύ του PCB και του ατσάλινου πλέγματος.
5 Η βέλτιστη σχεδιασμένη δομή κίνησης του μοντέλου βελτιώνει αποτελεσματικά τη σταθερότητα της βαθμονόμησης της πλατφόρμας και επιτυγχάνει υπερμικρή μετάδοση υπό λεπτή ρύθμιση,ώστε η μηχανή να μπορεί να ανταποκρίνεται στην απαίτηση εκτύπωσης υψηλότερης ακρίβειαςΗ δομή είναι απλή και αξιόπιστη, το ρυθμιζόμενο είναι βολικό και η ρύθμιση ύψους του PIN υποστήριξης της πλακέτας PCB με διαφορετικά πάχους μπορεί να πραγματοποιηθεί γρήγορα.
2Σύστημα εντοπισμού θέσης γραμματοσειράς
1 Σκρεπτήρας άμεσης σύνδεσης με άψογη μορφή γέφυρας.
2 Το μέγεθος του σιδηροειδούς πλέγματος είναι παγκόσμιο, με καλή και ευρεία εφαρμογή.
3 Τμήμα σταθερού σιδηρουργικού πλέγματος.
3Σύστημα ξύρισμα.
1 Φυτοειδής δέσμη ξυριστή από αλουμίνιο για να εξασφαλίζεται ομαλότερη λειτουργία του ξυριστή.
2 Προγραμματιζόμενες ανάρτησης αυτορυθμιζόμενοι οδηγοί κινητήρα βήματος κεφαλής εκτύπωσης.
3 Η διμερή δομή σιδηροτροχιάς τύπου διπλής διατομής διασφαλίζει την ακρίβεια και την ομαλή λειτουργία πριν και μετά την εκτύπωση.
4 Σύμφωνα με τις διαφορετικές απαιτήσεις πίεσης των εμπρόσθιων και των οπίσθιων σφιχτήρων και τη σταθερότητα της ανύψωσης και της κατεβάσεως, για την αποτροπή της διαρροής της πάστες συγκόλλησης,η λεπίδα έχει ένα συγκεκριμένο ελαστικό σχέδιο συμπίεσης, η πίεση του squeegee, η ταχύτητα ανύψωσης, η ταχύτητα εκτύπωσης και το εύρος εκτύπωσης ρυθμίζονται από το λογισμικό.παρέχει στους πελάτες μια καλή πλατφόρμα ελέγχου εκτύπωσης.
5 Σύστημα ξύρισμα τύπου σιδηροδρόμου, βελτίωση της σταθερότητας λειτουργίας και παράταση της ζωής.
6 Η συσκευή ανατροφοδότησης πίεσης πλήρως κλειστού κυκλώματος της γραβάντας παρακολουθεί συνεχώς την πίεση της γραβάντας, καθιστώντας την εκτύπωση πιο γεμάτη.
7 Ενσωματωμένη κλίμακα, ποτέ δεν πέφτει.
Σχήμα | ΕΤ-5235 | |
Τετραγώνια οθόνης | Μέγιστο μέγεθος | 737 χιλιοστά |
Ελάχιστο μέγεθος | 470 mm | |
Δάχος | 25-40 χιλιοστά | |
Μέγεθος PCB | Δοκιμαστικό σύστημα: | |
Υψόμετρο μεταφοράς | 900±20 mm | |
Κατεύθυνση μεταφοράς | Αριστερά-δεξιά; Δεξιά-αριστερά; Αριστερά-αριστερά; Δεξιά-δεξιά | |
Ταχύτητα μεταφοράς | MAX 1200 mm/s Προγραμματισμό | |
Κεφαλή εκτύπωσης | Δύο ανεξάρτητες κεφαλές εκτύπωσης με άμεση σύνδεση κινητήρα-οδηγού | |
Ταχύτητα σφουγγαρίσματος | 6-300 mm/sec | |
Σύστημα καθαρισμού | Ξηρό, υγρό, κενό (προγραμματιζόμενο) | |
Ακριβότητα Τύπου | ±0,025 mm | |
Χρόνος κύκλου | ≤9s (εκτός από την εκτύπωση και τον καθαρισμό) | |
Εισφορά ισχύος | Δυναμικό ρεύματος: | |
Μέθοδος ελέγχου | Έλεγχος PC | |
Διάσταση | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
Βάρος | Περίπου: 700kg | |
Υψόμετρο υπερυψωμένων δαπανών μεταφοράς PCB | 10 χιλιοστά |
Πιστοποιητικά
Ως έμπειρος κατασκευαστής σε μηχανή SMT, αποκτήσαμε μια σειρά από τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 ευρεσιτεχνιών εφευρέσεων, 112 πρακτικών ευρεσιτεχνιών, 12 πνευματικά δικαιώματα λογισμικού,Με το τμήμα έρευνας και ανάπτυξης για την παραγωγή και την επιθεώρησηΚαι επίσης κέρδισε τα πιστοποιητικά του εξωτερικού όπως CE, CCC, SIRA,
κλπ.
Οι Εκθέσεις μας
Συμμετέχει σε διάφορες εκθέσεις στο εσωτερικό και στο εξωτερικό κάθε χρόνο (εκτός από την περίοδο της επιδημίας)
Εγχώριες εκθέσεις: Έκθεση Guangzhou Guangya, Έκθεση Shanghai Munich, Έκθεση φωτισμού LED Chongqing, κλπ.
Γενικές ερωτήσεις
Ε. Ποιες υπηρεσίες μπορείτε να παρέχετε;
Α.

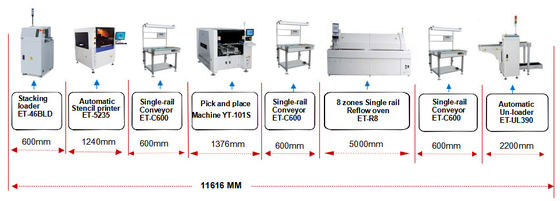

1)Παρέχουμε λύσεις ολοκληρωμένης γραμμής για τους πελάτες μας.
