Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία: | Εργαλείο επιλογής και τοποθέτησης SMT, Εργαλείο τοποθέτησης τσιπ SMT, Σμιτ | Ηλεκτρική τροφοδοσία: | AC220V 50HZ |
|---|---|---|---|
| Εγγύηση: | 1 έτος | Διάσταση: | 1490*2020*1650mm |
| Ταχύτητα τοποθέτησης: | 48000CPH | Τοποθετώντας ύψος: | < 16 mm |
| Συνολικό βάρος: | 2100 κιλά | Υπόθεση: | 100% πρωτότυπο, ολοκαίνουργιο. |
| Εφαρμόσιμα εξαρτήματα: | 0402,0805,0603,1206, SOP | Εφαρμογή: | Γραμμή παραγωγής SMD, να τοποθετήσει SMT μηχανή σκοπευτών, γραμμή παραγωγής SMT, για τη μηχανή SMT |
| Υψηλό φως: | Μηχανή κατασκευής οθόνων πλήρως αυτόματη,Μηχανή κατασκευής οθόνης οθόνης LED SMT,Πλήρως αυτόματη μηχανή κατασκευής λαμπτήρων DOB |
||
Υψηλής ταχύτητας, πολυενσωματωμένη μηχανή, που σπάει τις βιομηχανικές συμβάσεις, βελτιώνει σημαντικά την ταχύτητα τοποθέτησης, τη σταθερότητα της ακρίβειας.
Οι άξονες X, Y και Z υιοθετούν τον υψηλού επιπέδου γραμμικό μαγνητικό κινητήρα που αναπτύχθηκε από το Selt
Ευέλικτες δυνατότητες διανομής PCB, πολυσταθμός, πολυϋλικό
Άξονας Y Υιοθετήστε διπλή διπλή κίνηση δομή γάντια
Υποστήριξη της λειτουργίας αυτόματης αντικατάστασης ακροβωτίου (επιλογή)
Εφαρμόστε σε 0402 ~ 35 * 35mm στοιχεία που χρειάζονται για την επιλογή σταθερή κάμερα
Τεχνική παράμετρος της μηχανής SMT
| Σχήμα | KT10S |
| Διάσταση | |
| Διάρκεια | 1490 χιλιοστά |
| Διάμετρο | 2020 χιλιοστά |
| Υψόμετρο | 1650 χιλιοστά |
| Συνολικό βάρος | 2080 κιλά |
| PCB | |
| μήκος PCB πλάτος | Μέγιστο: 500*450mm ((1200*450 επιλογή) Min: 50*50mm |
| Μοντέλο | 0.5-5mm |
| Συσσωρευτές PCB | Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης | Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. | |
| Σύστημα | Windows7 |
| Λογισμικό | Ε&Α ανεξάρτητα |
| Εμφάνιση | Ηθική οθόνη αφής |
| Συσκευή εισόδου | Πλακέτο, ποντίκι. |
| Σύστημα όρασης | |
| Αριθμός κάμερας | 1 PCS (καμερα ορασης πτήσης κεφαλής) |
| 1PCS Μαρκ κάμερα | |
| Αύξηση της ακρίβειας | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης | 16 χιλιοστά |
| Ταχύτητα τοποθέτησης | 48000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά | LED, πυκνωτές, αντίστοιχοι, διαμορφωμένα εξαρτήματα κλπ. |
| Συστατικά Ταχύτητα | 0.2mm |
| Αριθμός σταθμού τροφοδοσίας | 52 PCS (104 PCS προσαρμογή, επιλογή αλλαγής δίσκου IC/πυροχύτη) |
| Αριθμός ακροβωτίων | 10 PCS |
| Δύναμη | 220AC 50HZ |
| Κατανάλωση ενέργειας | 1.5kw |
| Περιβάλλον λειτουργίας | 23°C±3°C |
| Ταχύτητα μετάδοσης | > 1000 mm/sec |
| Κατεύθυνση μετάδοσης | Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης | Διαδικτυακή οδήγηση |
| Τρόπος θέσης | Οπτική |
| Κατανάλωση αερίου | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης | Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης | Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES | Προσαρμοσμένο |

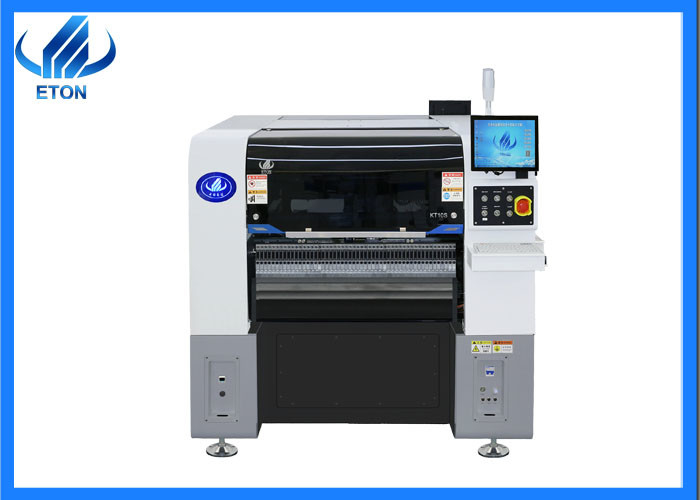

Οι εικόνες της μηχανής SMT
Συσκευή και αποστολή
Η συσκευασία του προϊόντος:
Σφουγγαρισμένο περιτύλιγμα για να αποφευχθεί η σύγκρουση της μηχανής.
Το χαρτί με κενό αποτρέπει την υγρασία.
Το χαρτί με κενό αποτρέπει την υγρασία.
Προσεκτικά ντουλάπι για να εξασφαλίσει μια καλή παράδοση όλη την ώρα.
Συσκευή και αποστολή
Με τη θάλασσα: μεγάλη ικανότητα μεταφοράς, ασφάλεια, ισχυρή συνέχεια και σχετικά χαμηλότερο κόστος.
Με φορτηγό: κατάλληλο για μεταφορά μικρών αποστάσεων και υψηλών ταχυτήτων.
Με αεροπλάνο: ταχύτερη ταχύτητα εξοικονομεί χρόνο, υψηλή απόδοση.
Με το τρένο:σταθερό, ασφαλές, αξιόπιστο και χαμηλότερο κόστος.
Εφαρμογή
Υπηρεσία ETON
1.Προπώληση
Παροχή εξοπλισμού και γραμμών παραγωγής SMT που ανταποκρίνονται στις ανάγκες των πελατών σύμφωνα με τις ανάγκες των πελατών·
Παροχή σχετικών προτάσεων στους πελάτες·
2- Σε έκπτωση.
Παρακολούθηση σε πραγματικό χρόνο της κατάστασης παραγωγής του μηχανήματος του πελάτη και ενημέρωση του πελάτη σχετικά με την πρόοδο της παραγωγής
3- Μετά την πώληση.
1.Τοποθετήστε μηχανικούς να έρθουν στο εργοστάσιο για να εγκαταστήσουν, να διορθώσουν και να διδάξουν δωρεάν.
2Κατά τη διάρκεια της περιόδου συντήρησης, όλα τα μέρη που πρέπει να αντικατασταθούν ή να επισκευαστούν είναι δωρεάν.
3Κάθε χρόνο υπάρχει μια ευκαιρία για δωρεάν συντήρηση μηχανών.
4Επισκέπτεστε τακτικά τους πελάτες για να κατανοήσετε τη χρήση του μηχανήματος και να συλλέξετε σχόλια των πελατών.
