Πολυλειτουργικό μεσαίας ταχύτηταςμηχανή επιλογής και τοποθέτησης 48 σταθμός τροφοδοσίας
Περιγραφή του προϊόντος

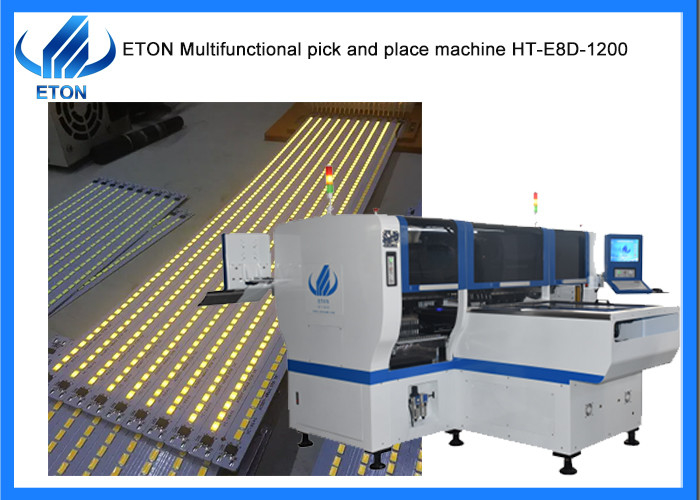

E8D-1200 πολυλειτουργική μηχανή διάλεξης και τοποθέτησης με τη λειτουργία τοποθέτησης της ομαδικής διάλεξης και χωριστής τοποθέτησης, χωριστής διάλεξης και χωριστής τοποθέτησης,με 24 PCS χωρητικότητας κεφαλιού φτάνει τα 90000 CPH.
Χαρακτηριστικά:
- Διπλό σύστημα, διπλό μοντέλο πολυλειτουργική τοποθέτηση για την παραγωγή δύο διαφορετικών προϊόντων ταυτόχρονα.
- Συστατικά για την τοποθέτηση:Τσιπ LED, πυκνωτές, αντίσταση, φακούς, IC, διαμορφωμένα συστατικά κλπ.
- Μέρος: ελάχιστο μέγεθος 0402, μέγιστο ύψος 15 mm.
- Εφαρμογή: κινητήρας ηλεκτρικής ενέργειας, ηλεκτρικό πίνακα, φακούς, λάμπα DOB, γραμμική λάμπα, οικιακή συσκευή κλπ.
Αποκλειστική πατενταρισμένη τεχνολογία:
- Ηλεκτρονικό σύστημα τροφοδοσίας.
- Οραματική ευθυγράμμιση, αναγνώριση πτήσης, διόρθωση σήματος.
- Λειτουργία επαναφόρτωσης υλικού χωρίς διακοπή.
- Αυτόματη βελτιστοποίηση μετά τη δημιουργία συντεταγμένων κλπ.
Παράμετρος μηχανής
| Σχήμα |
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Διάσταση |
3150mm*2250mm*1650mm |
| Συνολικό βάρος |
2500 κιλά |
| μήκος PCB πλάτος |
Μέγιστο: 1200*300 mm
Min:100*100mm
|
| Μοντέλο |
0.5-5mm |
| Σφραγίσματα PCB |
Ρυθμίσιμη πνευματική πίεση |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση, χωριστή συλλογή και χωριστή τοποθέτηση |
| Ακριβότητα τοποθέτησης |
±0,04 mm |
| Ταχύτητα τοποθέτησης |
90000CPH |
| Αριθμός σταθμού τροφοδοσίας |
48PCS μονομονάδα |
| Αριθμός κεφαλιών |
24 PCS μεμονωμένη μονάδα |

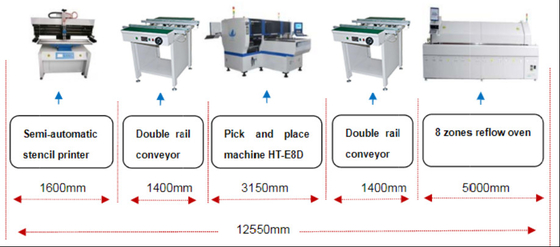

Λύση SMT
Ο εξοπλισμός που απαιτείται για την ημιαυτόματη γραμμή παραγωγής περιλαμβάνει:
- Μηχανή εκτύπωσης ημιαυτόματη:η πάστα συγκόλλησης εκτυπώνεται στο πλακέτο PCB μέσω του προτύπου·
- Μηχανή διάλεξης και τοποθέτησηςτοποθετούν τα LED chips ή άλλα εξαρτήματα στην καθορισμένη θέση στην πλακέτα PCB·
- Φούρνος επαναπροβολής:τήξη της πάστες συγκόλλησης για να προσκολληθεί στα στοιχεία τοποθέτησης·
- Μεταφορέας:Ελέγχουν την ποιότητα τοποθέτησης και συγκόλλησης και διαδραματίζουν επίσης ρόλο στη μεταφορά πλακών PCB και αποθήκευσης στην γραμμή παραγωγής SMT
Πιστοποιητικά
Ως έμπειρος κατασκευαστής σε μηχανή SMT, αποκτήσαμε μια σειρά από τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 ευρεσιτεχνιών εφευρέσεων, 112 πρακτικών ευρεσιτεχνιών, 12 πνευματικά δικαιώματα λογισμικού,Με το τμήμα έρευνας και ανάπτυξης για την παραγωγή και την επιθεώρησηΚαι επίσης κέρδισε τα πιστοποιητικά του εξωτερικού όπως CE, CCC, SIRA,
κλπ.
Το πλεονέκτημα μας.
Μπορούμε να παρέχουμε λύση γραμμής SMT για εσάς!
Μηχανή διάλεξης και τοποθέτησης/φούρνο επαναπροβολής/τυπογράφημα προτύπων/μεταφορέας PCB/SPI/AOI. κλπ.
1- Φαρμακείο φωτισμού για: λαμπτήρες LED, DOB, φακούς, φώτα, φώτα κάτω, φώτα δρόμου, σωλήνα,0.5m, 1m λωρίδα φωτός, κλπ.
2.Προσφέρουν εξωτερικούς μηχανικούς για δωρεάν εγκατάσταση και δωρεάν εκπαίδευση.
3.ΤΟΠ μάρκα της Κίνας κατασκευαστής μηχανών SMT,500 εργαζόμενοι για την ETON
Σχετική μηχανή
Η ETON είναι ένας κορυφαίος κατασκευαστής μηχανών επιλογής και τοποθέτησης υψηλής ταχύτητας SMT στην Κίνα, και παρέχουμε επίσης λύση ολόκληρης γραμμής με περιφερειακές συσκευές όπως εκτυπωτής προτύπων, μεταφορέας, διανομέας κόλλας,μεταβατικό και ανανεωτικό φούρνο κλπ..
