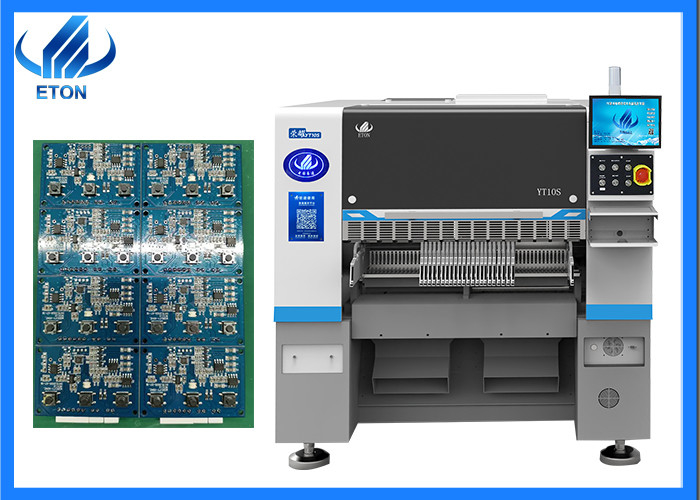

2024 Νέο μοντέλο Min 0201 εξαρτήματα LED οδηγός SMT τοποθέτηση μηχανή
Βασικά χαρακτηριστικά της μηχανής
1Οι άξονες X, Y και Z υιοθετούν όλοι τον αυτο-αναπτυγμένο υψηλού επιπέδου μαγνητικό γραμμικό κινητήρα
2Ευέλικτες δυνατότητες επεξεργασίας PCB, πολυσταθμός, πολυϋλικό τοποθέτηση
3Ο άξονας Y υιοθετεί δομή διπλής κίνησης
4.Υποστηρίζει λειτουργία αυτόματης αντικατάστασης ακροφύλλου (επιλογή)
5. Εφαρμόστε στο 0201 ~ 35 * 35mm συσκευασία τροχιάς ταινίας και IC τροφοδότησης δίσκου

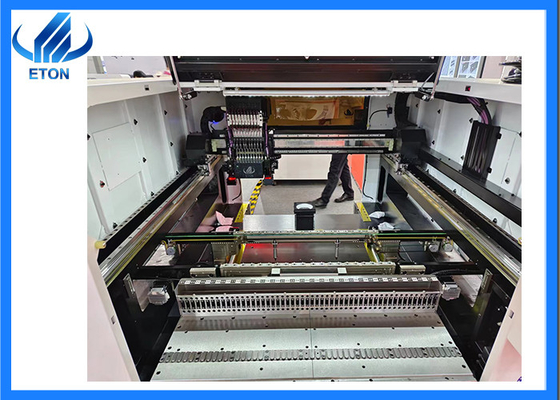

● ολοκαίνουργια αυτο-αναπτυγμένη κεφαλή υψηλής ακρίβειας.
● Συνδυάζοντας μια κάμερα αναγνώρισης σημάτων υψηλής ακρίβειας με μια κάμερα ορατότητας σταθερής πτήσης για να εξασφαλιστεί η ακρίβεια της τοποθέτησης.
● Η κεφαλή τοποθέτησης υιοθετεί ανεξάρτητη ανίχνευση κενού, βελτιώνει τις επιδόσεις τοποθέτησης.
● Προγραμματισμός εκτός σύνδεσης, εξοικονομεί χρόνο κατά τη διάρκεια των κύκλων αλλαγής.
● Το λογισμικό περιλαμβάνει λειτουργίες Al Deep Learning και Automatic Optimization.
● Υποστηρίζει την παροχή διεπαφής συστήματος MES.
● Εξοπλισμένο με λειτουργία εισαγωγής συντεταγμένων.
Κεντρική παράμετρος μηχανής
| Σχήμα |
YT10S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2020 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*450mm ((1200*450 επιλογή) Min: 50*50mm |
| Δάχος PCB |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
48000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201 ~ 15MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201 ~ 35 * 35MM), Άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Χώρος συστατικών |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
52 PCS (επιλογή 104 PCS) |
| Αριθμός ακροβωτίων |
10 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Το πλεονέκτημα μας.
ΕΤΟΝΕίναι ο πρωτοπόρος στον τομέα των μηχανών SMT στην Κίνα που έχουν περισσότερα από 20 χρόνια εμπειρίας.55 δικαιώματα πνευματικής ιδιοκτησίας.
Σχετική μηχανή

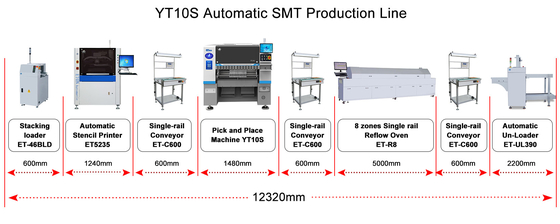

Wεμπορεί να παρέχει μια ολόκληρη γραμμή παραγωγής SMT, γραμμή παραγωγής LED φωτός:
1- Μηχανή διάλεξης.
2Μηχανή φόρτωσης
3Μεταγωγική μηχανή
4Μηχανή εκτύπωσης με στίγμα
5Μηχανή φούρνου επαναπροσφοράς
6Μηχανή εκφόρτωσης
7. Μικρατήρας ζυθοποιίας
8Μηχανή συναρμολόγησης λωρίδας φωτισμού με LED
Υπηρεσία
Υπηρεσία προ πώλησης
Παροχή κατάλληλου σχεδίου παραγωγής
Συμβουλές σχετικά με τον ηλεκτρικό εξοπλισμό και τη διάταξη των εγκαταστάσεων
Υπηρεσία πώλησης
Αναφορά κατάστασης μηχανής σε χρόνο
Παρακολούθηση και αποστολή βίντεο δοκιμής μηχανής
Υπηρεσία μετά την πώληση
Αναβάθμιση κατά τη διάρκεια ζωής του λογισμικού
24 ώρες για την αντιμετώπιση προβλημάτων στο διαδίκτυο
Οι μηχανικοί μπορούν να έρθουν στο χώρο για να διδάξουν τη λειτουργία και την αποδιορθώση του μηχανήματος
Τακτική επίσκεψη (ετήσια περίοδος εγγύησης, ανταλλακτικά δωρεάν επισκευής· μία ή δύο φορές το χρόνο μετά την εγγύηση)
