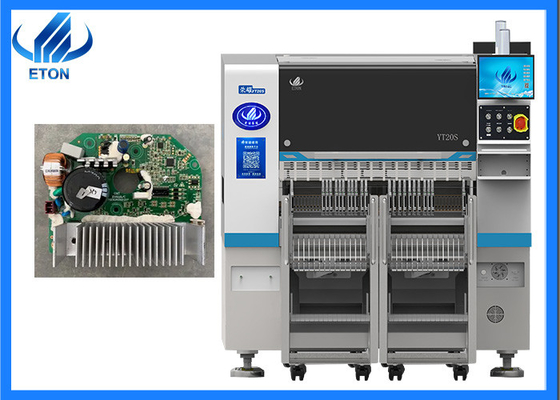

Μηχανή τοποθέτησης ηλεκτρονικών προϊόντων SMT 220AC 50HZ
Περιγραφή

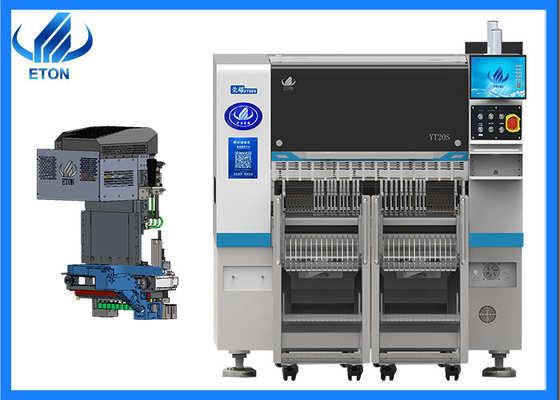

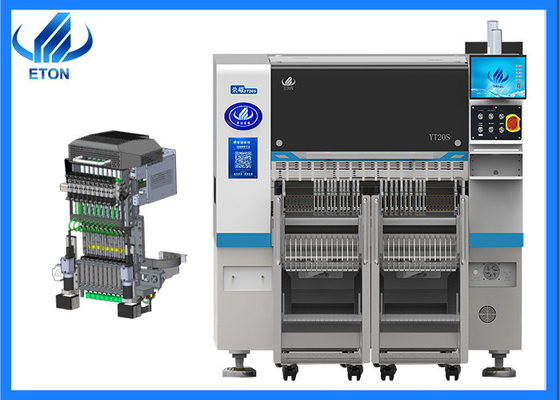

Ενοποιημένο επικεφαλής τοποθέτησης
Ελαφρύ βάρος, το κεφάλι είναι ολοκληρωμένα σχηματισμένο, τα 10 σετ των άξονων Z ελέγχονται ανεξάρτητα από το μονωτικό μαγνητικό γραμμικό κινητήρα, το οποίο βελτιώνει σημαντικά την ταχύτητα, την ακρίβεια και τη σταθερότητα
Σύστημα ακρίβειας γωνίας
Το μοντελοποιημένο σύστημα γωνίας ελέγχει ανεξάρτητα τη γωνία κάθε στοιχείου για να εξασφαλίσει υψηλή ακρίβεια τοποθέτησης.
Συσκευή αισθητήρα κενού
Κάθε κεφαλή τοποθέτησης με ανεξάρτητη λειτουργία ανίχνευσης, η οποία βελτιώνει τη σταθερότητα του εξοπλισμού και την αξιοπιστία του προϊόντος.
Δυνατότητα υπερ-υψηλών ταχυτήτων
Με την υιοθέτηση υψηλού επιπέδου γραμμικών μαγνητικών κινητήρων και πολυλειτουργικής μονωλικής κεφαλής, η ικανότητα τοποθέτησης έχει αυξηθεί κατά 25% σε σύγκριση με τις παραδοσιακές μηχανές, με τη βέλτιστη ταχύτητα να φτάνει τα 98000CPH
Κεντρική παράμετρος μηχανής
| Σχήμα |
YT20S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2680 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*300mm ((1200*450 επιλογή) Min: 50*50mm |
| Μοντέλο |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
98000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201~12MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM),Τα άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Χώρος συστατικών |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
104 PCS |
| Αριθμός ακροβωτίων |
20 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Εφαρμογή μηχανής
Οι Εκθέσεις μας
Ως μια έμπειρη εταιρεία εμπορίου SMT pick and place machine με περισσότερες από 30 χώρες και περιοχές, η Eton έχει συμμετάσχει σε πολλές εκθέσεις ξένων χωρών,όπως η Έκθεση της Ινδίας στο Μουμπάι, Ινδία Δελχί Έκθεση, Έκθεση Αιγύπτου, Έκθεση Τουρκίας, Έκθεση Πακιστάν, κλπ. Και επίσης έχουμε λάβει μέρος στην εγχώρια έκθεση μας, όπως Guangzhou Guangya Έκθεση,Έκθεση της Μονάχου της Σαγκάης, Έκθεση φωτισμού LED Chongqing, κλπ.
Σχετική μηχανή
Η ETON, ένας εξέχων κατασκευαστής μηχανών SMT υψηλής ταχύτητας στην Κίνα, προσφέρει ολοκληρωμένες λύσεις για τις γραμμές παραγωγής SMT, συμπεριλαμβανομένων περιφερειακών συσκευών όπως εκτυπωτές προτύπων,Μεταφορείς, συσκευές διανομής κόλλης, μεταβατικά και φούρνους επανεξέτασης.
Η πλήρης γραμμή παραγωγής SMT για την παραγωγή φωτισμού LED περιλαμβάνει τα ακόλουθα βασικά μηχανήματα:
- Μηχανή διάλεξης και τοποθέτησης
- Μηχανή φόρτωσης
- Μηχανή μεταφοράς
- Μηχανή εκτύπωσης με στίχους
- Μηχανή φούρνου επανεξέτασης
- Μηχανή εκφόρτωσης
- Συσκευή ανάμιξης ζυθοποιίας
- Μηχανή συναρμολόγησης λωρίδας φωτισμού LED κυλίας προς κυλία
Με την ETON, μπορείτε να αποκτήσετε πρόσβαση σε μια απρόσκοπτα ολοκληρωμένη και αποτελεσματική διαδικασία παραγωγής SMT για την κατασκευή φωτισμού LED.
Συσκευές
Όσο για το πακέτο του μηχανήματος, το βάλαμε σε συσκευασία φιλμ και αφρό βαμβάκι, για να αποτρέψει την σκόνη και το νερό της προστασίας του μηχανήματος και να κρατήσει στεγνό του μηχανήματος κατά τη μεταφορά,και να εξοπλιστούν με ξύλινα κουτιά για να μεταφερθούν στο καθορισμένο λιμάνι.
