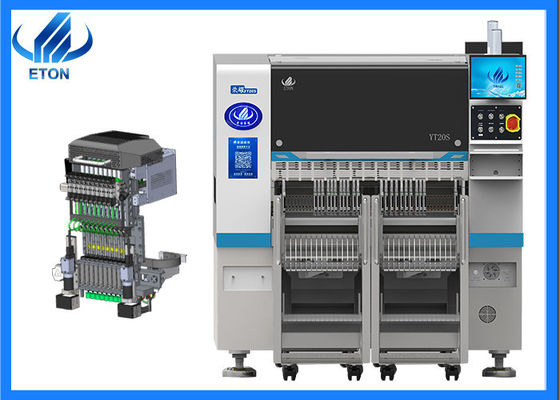

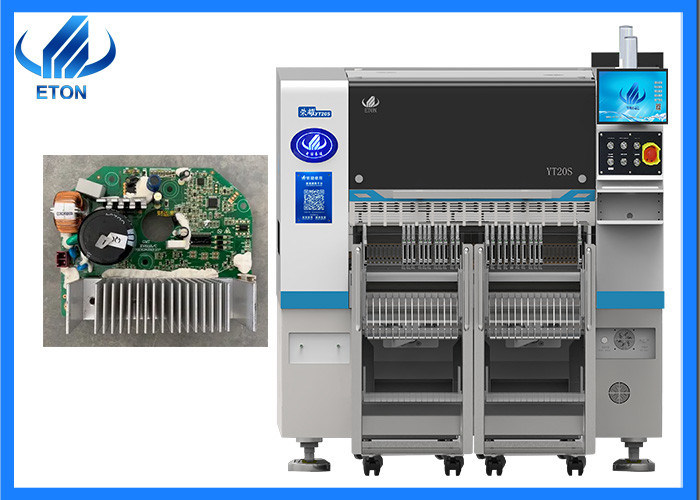

1.5KW ενέργεια εξοικονόμηση ενέργειας 98000CPH ηλεκτρική πλακέτα SMT pick and place μηχανή
Βασικά χαρακτηριστικά της μηχανής
Ενοποιημένο επικεφαλής τοποθέτησης
Ελαφρύ βάρος, το κεφάλι είναι ολοκληρωμένα σχηματισμένο, τα 10 σετ των άξονων Z ελέγχονται ανεξάρτητα από το μονωτικό μαγνητικό γραμμικό κινητήρα, το οποίο βελτιώνει σημαντικά την ταχύτητα, την ακρίβεια και τη σταθερότητα
Σύστημα ακρίβειας γωνίας
Το μοντελοποιημένο σύστημα γωνίας ελέγχει ανεξάρτητα τη γωνία κάθε στοιχείου για να εξασφαλίσει υψηλή ακρίβεια τοποθέτησης.
Συσκευή αισθητήρα κενού
Κάθε κεφαλή τοποθέτησης με ανεξάρτητη λειτουργία ανίχνευσης, η οποία βελτιώνει τη σταθερότητα του εξοπλισμού και την αξιοπιστία του προϊόντος.
Δυνατότητα υπερ-υψηλών ταχυτήτων
Με την υιοθέτηση υψηλού επιπέδου γραμμικών μαγνητικών κινητήρων και πολυλειτουργικής μονωλικής κεφαλής, η ικανότητα τοποθέτησης έχει αυξηθεί κατά 25% σε σύγκριση με τις παραδοσιακές μηχανές, με τη βέλτιστη ταχύτητα να φτάνει τα 98000CPH
Κεντρική παράμετρος μηχανής
| Σχήμα |
YT20S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2680 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*300mm ((1200*450 επιλογή) Min: 50*50mm |
| Μοντέλο |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
98000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201~12MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM),Τα άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Χώρος συστατικών |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
104 PCS |
| Αριθμός ακροβωτίων |
20 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Οι Εκθέσεις μας
Η εταιρεία μας έχει συμμετάσχει σε διάφορες εκθέσεις σε ξένες χώρες, συμπεριλαμβανομένης της Έκθεσης της Ινδίας στο Μουμπάι, της Έκθεσης της Ινδίας στο Δελχί, της Έκθεσης της Αιγύπτου, της Έκθεσης της Τουρκίας, της Έκθεσης του Πακιστάν κλπ.
Το πλεονέκτημα μας.
- Επικεντρώνεται στην SMT υψηλής ταχύτητας μηχανή επιλογής και τοποθέτησης πάνω από 20 χρόνια
- Τα προϊόντα εξάγονται σε περισσότερες από 30 χώρες και περιοχές, συμπεριλαμβανομένης της Νότιας Κορέας, της Ινδίας, του Βιετνάμ, της Τυνησίας, της Αιγύπτου, της Τουρκίας, της Ρωσίας, της Βραζιλίας κλπ.
- Η ETON απέκτησε 9 διπλώματα ευρεσιτεχνίας εφευρέσεων, 112 πρακτικά διπλώματα ευρεσιτεχνίας, 12 δικαιώματα πνευματικής ιδιοκτησίας λογισμικού τεχνολογιών, για να είναι ένας από τους κορυφαίους κατασκευαστές εμπορίου SMT.
Λύση SMT
Μεταφορά και παράδοση
Δρόμος αποστολής:
※ Με αεροπορικό τρόπο, για δείγματα και μικρά πακέτα
※ Με τη θάλασσα, για μεγάλα πακέτα και ποσότητες.
※ Άλλοι τρόποι όπως ζητείται από τον πελάτη.
Χρόνος παράδοσης:
* Μέσα σε 30 ημέρες.
Γενικές ερωτήσεις
Ε. Ποια είναι τα πλεονεκτήματα της μηχανής σας για την παραγωγή των άλλων;
Α. Αρχικά, έχουμε ένα ισχυρό τμήμα Ε&Α για τη μελέτη των παραγωγών μας, και οι πελάτες μας μπορούν να απολαύσουν δωρεάν αναβάθμιση του μηχανήματος για να πάρετε τις τελευταίες πληροφορίες σχετικά με την τεχνολογία και τον εξοπλισμό, εκτός,Έχουμε ένα βιομηχανικό πάρκο 52000 τετραγωνικών μέτρων για να εξυπηρετήσουμε την παραγωγή, συναρμολόγηση και θέση σε λειτουργία των μηχανών μας.
Ε. Αν χρειαστώ μια τέλεια γραμμή της μηχανής μπορείτε να μου την προμηθεύσετε;
Α. Ναι, για τις απαιτήσεις μιας ολόκληρης γραμμής παραγωγής, έχουμε επαγγελματικό εξοπλισμό για να κάνουμε μια τέλεια γραμμή παραγωγής για τα προϊόντα σας,Έχουμε 50.000 τετραγωνικά μέτρα βιομηχανικού πάρκου και εξαιρετικό προσωπικό έρευνας και ανάπτυξης, η οποία μπορεί να παράγει 50 σετ μηχανών το μήνα.
Πώς ήταν η λειτουργία;
Α. Διασφαλίζουμε ότι οι πελάτες μας απολαμβάνουν μια βέλτιστη εμπειρία της υπηρεσίας επικοινωνίας και των σχετικών αναγκών του μηχανήματος για εγκατάσταση, συντήρηση και δωρεάν αναβάθμιση.
Ε. Μπορείτε να δεχτείτε την D/P ή D/A ως όρο πληρωμής;
