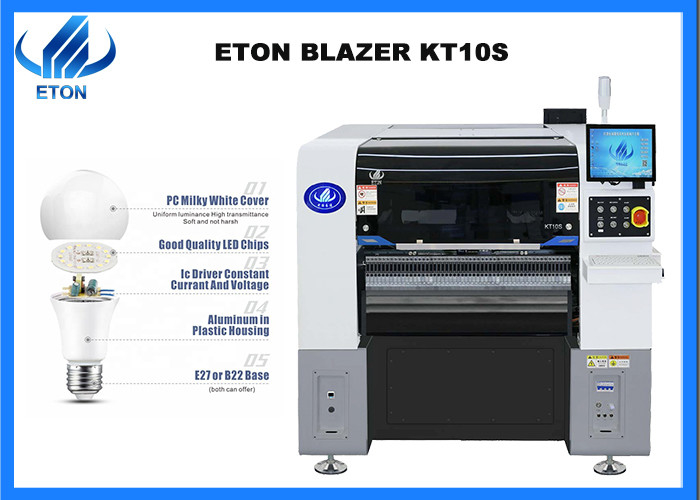

Λογισμικό Ε&Α διπλής θύρας SMT πολυλειτουργική μηχανή τοποθέτησης
Περιγραφή
Βασικά χαρακτηριστικά της μηχανής
- Μοναδική μονάδα με άξονα X,Y,Z υψηλής ποιότητας μαγνητικός γραμμικός κινητήρας, υψηλής ακρίβειας από το κλασικό μοντέλο
- Y άξονας διπλή κίνηση γάντια, υψηλότερη ταχύτητα περισσότερη σταθερότητα
- Το κεφάλι τοποθέτησης υιοθετήσει ανεξάρτητη ανίχνευση κενού, βελτιώσει την απόδοση τοποθέτησης
- Προγραμματισμός εκτός γραμμής, εξοικονόμηση χρόνου κύκλου μετάβασης
- Εξοπλισμένη λειτουργία εισαγωγής συντεταγμένων, πιο έξυπνη

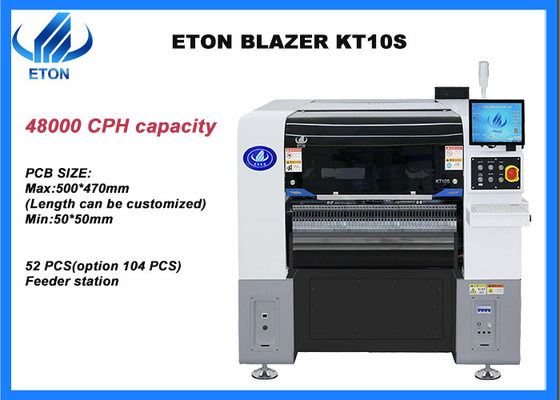

Κεντρική παράμετρος μηχανής
| Σχήμα |
KT10S |
| Διάσταση |
| Διάρκεια |
1490 χιλιοστά |
| Διάμετρο |
2020 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2080 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*450mm ((1200*450 επιλογή) Min: 50*50mm |
| Μοντέλο |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηθική οθόνη αφής |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| 1PCS Μαρκ κάμερα |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16 χιλιοστά |
| Ταχύτητα τοποθέτησης |
48000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
LED, πυκνότεροι, αντίστοιχοι, διαμορφωμένα εξαρτήματα κλπ. |
| Συστατικά Ταχύτητα |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
52 PCS (104 PCS προσαρμογή, επιλογή αλλαγής δίσκου IC/πυροβολιστή) |
| Αριθμός ακροβωτίων |
10 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Εφαρμογή μηχανής
Οι Εκθέσεις μας
Εγχώριες εκθέσεις: Έκθεση Guangzhou Guangya, Έκθεση του Μονάχου της Σαγκάης, Έκθεση φωτισμού LED της Chongqing κλπ.
Εξωτερικές εκθέσεις: Έκθεση της Ινδίας στη Βομβάη, Έκθεση της Ινδίας στο Δελχί, Έκθεση της Αιγύπτου, Έκθεση της Τουρκίας, Έκθεση του Πακιστάν, Έκθεση της Ταϊλάνδης κλπ.

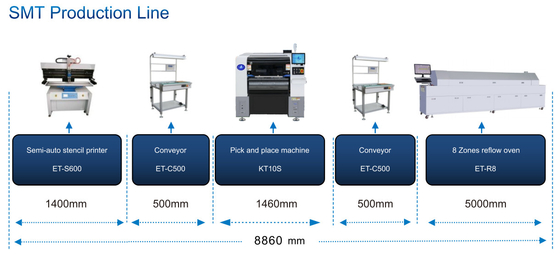

Λύση SMT
Ο εξοπλισμός που απαιτείται για την ημιαυτόματη γραμμή παραγωγής περιλαμβάνει:
- Μηχανή εκτύπωσης ημιαυτόματη:η πάστα συγκόλλησης εκτυπώνεται στο πλακέτο PCB μέσω του προτύπου·
- Μηχανή διάλεξης και τοποθέτησηςτοποθετούν τα LED chips ή άλλα εξαρτήματα στην καθορισμένη θέση στην πλακέτα PCB·
- Φούρνος επαναπροβολής:τήξη της πάστες συγκόλλησης για να προσκολληθεί στα στοιχεία τοποθέτησης·
- Μεταφορέας:Ελέγχουν την ποιότητα τοποθέτησης και συγκόλλησης και διαδραματίζουν επίσης ρόλο στη μεταφορά πλακών PCB και αποθήκευσης στην γραμμή παραγωγής SMT
Πιστοποιητικά
Ως έμπειρος κατασκευαστής σε μηχανή SMT, έχουμε αποκτήσει μια σειρά από τεχνολογίες πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 14 ευρεσιτεχνιών εφευρέσεων, 135 πρακτικών ευρεσιτεχνιών, 44 δικαιώματα πνευματικού δικαιώματος λογισμικού,Με το τμήμα έρευνας και ανάπτυξης για την παραγωγή και την επιθεώρησηΚαι επίσης κέρδισε τα πιστοποιητικά του εξωτερικού όπως CE, CCC, SIRA,κλπ.
Συσκευές
Διατηρήστε μια καλή ποιότητα της μηχανής κατά τη διάρκεια της μεταφοράς μέχρι τον προορισμό των πελατών μας, η οποία είναι μια επιτακτική πτυχή για μια από τις κατάλληλες υπηρεσίες για τους πελάτες μας να αγοράσουν τη μηχανή μας,Επομένως, η εξασφάλιση μιας εξειδικευμένης και ανθεκτικής συσκευασίας είναι μια βασική αποστολή για εμάς., εδώ είναι τα συγκεκριμένα βήματα για αναφορά σας:
Γενικές ερωτήσεις
Τι είδους μηχανή έχετε;
Α.Είμαστε ο υψηλής ταχύτητας SMT pick and place κατασκευαστής μηχανών, και επίσης χτίζουμε το εμπορικό μας σήμα για πιο αποτελεσματική και βολική μηχανή για τους πελάτες μας.σειρά τιμών με υψηλή ακρίβεια και υψηλή παραγωγικότητα.
Ε. Έχουν τα μηχανήματά σας πιστοποιητικά ποιότητας;
Α. Είμαστε μια υψηλής τεχνολογίας επιχείρηση με CE, SIRA, CCC, ISO που βραβεύτηκε ως "Well-know brand" και πολλά τεχνολογικά διπλώματα ευρεσιτεχνίας, και έχουμε πλούσια εμπειρία (περισσότερα από 11 χρόνια) στο πρόγραμμα παραγωγής LED φωτισμού.
Ε. Είναι εύκολο να χρησιμοποιηθεί το μηχάνημα;
Α. Ναι, το μηχάνημά μας είναι πολύ έξυπνο και εύκολο στη λειτουργία, όπως το έξυπνο τηλέφωνο, επίσης το λογισμικό είναι κατασκευασμένο από την εταιρεία μας, έτσι ώστε να ξέρουμε πώς να το κάνουμε πιο έξυπνο και φιλικό στη λειτουργία.
