Ερευνητικό και αναπτυξιακό λογισμικό για συσκευές επιλογής και τοποθέτησης ομάδας
Περιγραφή
FΕιδικότητα 1 Υψηλή παραγωγικότητα
Κεφαλή προσαρμοστικής τοποθέτησης ETON Tech
Η θέση επιλογής του συστατικού μπορεί να ρυθμιστεί σύμφωνα με το πλάτος του πλακέτου PCB, ελάχιστο 6,5 mm. Εφαρμόζεται στον αντίσταση LED 3014/3020/2835/5050, στον πυκνωτή, στον ευθυγραμμιστή γέφυρας κλπ. ευρύ φάσμα συστατικών.
- Μοναδικό σχεδιασμό ανίχνευσης διαρροών συστατικών και λειτουργία επαναπλήρωσης μεμονωμένων συστατικών
Η κάμερα αναγνώρισης καταγράφει τη θέση διαρροής του PCB και συμπληρώνει το ελλείπτον στοιχείο αναλόγως.
Η μέθοδος της διπλής ανάληψης και της διπλής ανάληψης χρησιμοποιείται για την τοποθέτηση της κεφαλής.
FΕιδικότητα 2 ΕΛΓΙΚΗ παραγωγή
- Ρυθμίστε την πλατφόρμα μεταφοράς σύμφωνα με διάφορες ταινίες κυλίνδρων,περίοδος 250±10mm,το μέγιστο εύρος μήκους είναι
1 μέτρο ανά κύκλο.
- Η απόσταση του σταθμού τροφοδοσίας μπορεί να ρυθμιστεί ευέλικτα για να επιτευχθεί ομαδική συλλογή και τοποθέτηση ομάδας, έτσι ώστε να
Το εύρος του σταθμού τροφοδοσίας είναι διπλάσιο από το κεφάλι τοποθέτησης, μπορεί να παράγει τέσσερα είδη υλικών ταυτόχρονα.
- Έξυπνη ηλεκτρική τροφοδοσία, που υποστηρίζει μηχανές υψηλής ταχύτητας.
| Σχήμα |
Τ9-2S |
| Διάσταση |
| Διάρκεια |
3454 χιλιοστά |
| Διάμετρο |
3035 χιλιοστά |
| Υψόμετρο |
1777 χιλιοστά |
| Συνολικό βάρος |
3100 κιλά |
| PCB |
| μήκος PCB πλάτος |
250 (± 10 mm) *Οποιοδήποτε μήκος |
| Μοντέλο |
00,1-0,5 mm |
| Συσσωρευτές PCB |
Απορρόφηση κενού, συμπίεση κυλίνδρου, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική επιλογή και ομαδική τοποθέτηση |
| Σύστημα όρασης |
| Αριθμός κάμερας |
10 σετ (ψηφιακή φωτογραφική μηχανή) |
| Προσανατολισμός της όρασης+Διορθώσεις σημάτων |
| Αύξηση της ακρίβειας |
± 0,05 mm |
| Υψόμετρος τοποθέτησης |
≤ 5 mm |
| Ταχύτητα τοποθέτησης |
Διπλή πλευρά: 500000CPH, μονή πλευρά: 250000CPH ((Οπταμική ταχύτητα) |
| Συστατικά |
LED3014/3020/2835/5050 και αντίσταση, πυκνότητα, ευθυγραμμιστές γέφυρας κλπ. |
| Δύναμη |
380AC 50HZ |
| Κατανάλωση ενέργειας |
9.6 KW |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Μεταφορά μεταφοράς |
Μέγιστο μήκος: 1000 mm |
| Ταχύτητα μετάδοσης |
> 500 mm/sec |
| Κατεύθυνση μετάδοσης |
Μονό (αριστερά ̇>δεξιά ή δεξιά ̇ Αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Προμήθεια αέρα |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Δοκιμαστική κάρτα ελέγχου κίνησης μονάδα 2 |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |

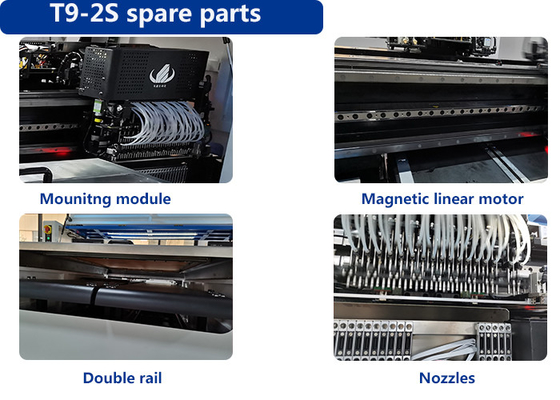

| Άξονας X, Y, Z Δρόμος οδήγησης |
Τεχνολογίας υψηλού επιπέδου, γραμμικός μαγνητικός κινητήρας + κινητήρας servo |
| Σύστημα τροφοδοσίας |
| Αριθμός σταθμού τροφοδοσίας |
Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
| Αριθμός κεφαλιών |
Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
| Τρόπος σίτισης |
Διανοητικός ηλεκτρικός τροφοδότης με διπλό κινητήρα |
Εφαρμογή μηχανής

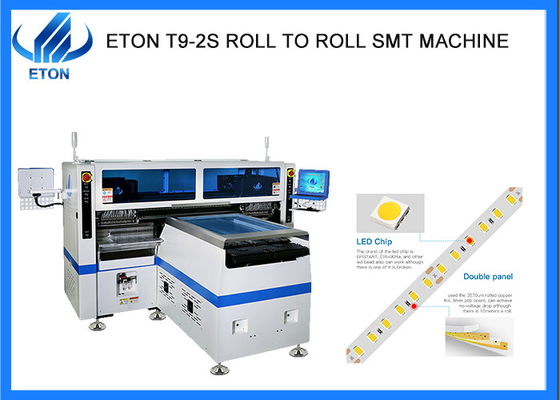

Το T9-2S είναι μια μηχανή επιλογής και τοποθέτησης υψηλής ταχύτητας, η οποία εφαρμόζεται για ευέλικτες λωρίδες φωτός οποιουδήποτε μήκους
3.1 Μέγεθος PCB: 250 mm*όποιο μήκος
3.2 Για τις εφαρμογές
5m, 10m, 50m, 100m ή ευέλικτες λωρίδες φωτός οποιουδήποτε μήκους, RGB μπορούν να τοποθετηθούν.

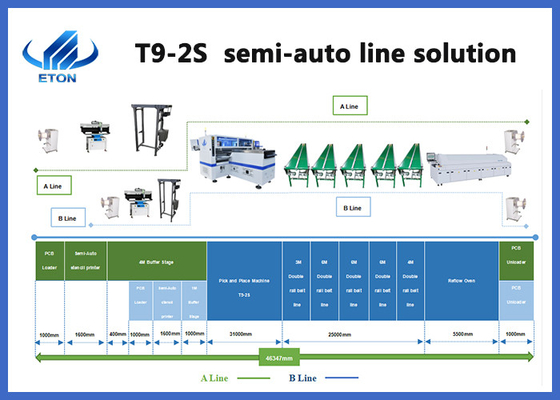

Λύση SMT
Μεταφορά και παράδοση
Δρόμος αποστολής:
※ Με αεροπορικό τρόπο, για δείγματα και μικρά πακέτα
※ Με τη θάλασσα, για μεγάλα πακέτα και ποσότητες.
※ Άλλοι τρόποι όπως ζητείται από τον πελάτη.
Χρόνος παράδοσης:
* Μέσα σε 30 ημέρες.
