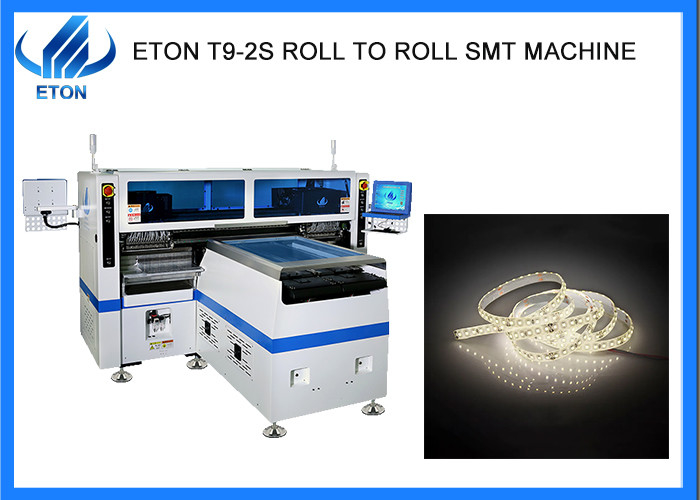

Εγκατάσταση λωρίδας LED με κυλίνδρους 200m με 136 κεφαλές
Περιγραφή
FΕιδικότητα 1 Υψηλή παραγωγικότητα
Κεφαλή προσαρμοστικής τοποθέτησης ETON Tech

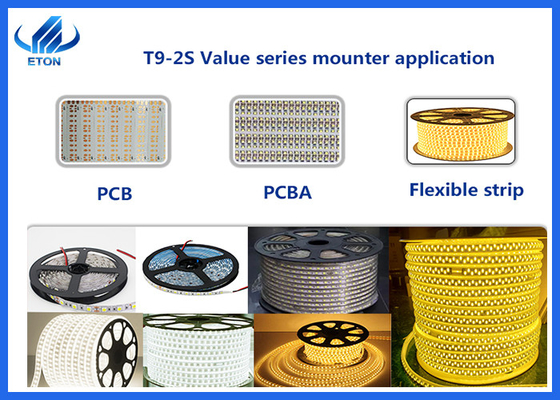

Η θέση επιλογής του συστατικού μπορεί να ρυθμιστεί σύμφωνα με το πλάτος του πλακέτου PCB, ελάχιστο 6,5 mm. Εφαρμόζεται στον αντίσταση LED 3014/3020/2835/5050, στον πυκνωτή, στον ευθυγραμμιστή γέφυρας κλπ. ευρύ φάσμα συστατικών.
- Μοναδικό σχεδιασμό ανίχνευσης διαρροών συστατικών και λειτουργία επαναπλήρωσης μεμονωμένων συστατικών
Η κάμερα αναγνώρισης καταγράφει τη θέση διαρροής του PCB και συμπληρώνει το ελλείπτον στοιχείο αναλόγως.
Η μέθοδος της διπλής ανάληψης και της διπλής ανάληψης χρησιμοποιείται για την τοποθέτηση της κεφαλής.
FΕιδικότητα 2 ΕΛΓΙΚΗ παραγωγή
- Ρυθμίστε την πλατφόρμα μεταφοράς σύμφωνα με διάφορες ταινίες κυλίνδρων,περίοδος 250±10mm,το μέγιστο εύρος μήκους είναι
1 μέτρο ανά κύκλο.
- Η απόσταση του σταθμού τροφοδοσίας μπορεί να ρυθμιστεί ευέλικτα για να επιτευχθεί ομαδική συλλογή και τοποθέτηση ομάδας, έτσι ώστε να
Το εύρος του σταθμού τροφοδοσίας είναι διπλάσιο από το κεφάλι τοποθέτησης, μπορεί να παράγει τέσσερα είδη υλικών ταυτόχρονα.
- Έξυπνη ηλεκτρική τροφοδοσία, που υποστηρίζει μηχανές υψηλής ταχύτητας.
| Σχήμα |
Τ9-2S |
| Διάσταση |
| Διάρκεια |
3454 χιλιοστά |
| Διάμετρο |
3035 χιλιοστά |
| Υψόμετρο |
1777 χιλιοστά |
| Συνολικό βάρος |
3100 κιλά |
| PCB |
| μήκος PCB πλάτος |
250 (± 10 mm) *Οποιοδήποτε μήκος |
| Μοντέλο |
00,1-0,5 mm |
| Συσσωρευτές PCB |
Απορρόφηση κενού, συμπίεση κυλίνδρου, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική επιλογή και ομαδική τοποθέτηση |
| Σύστημα όρασης |
| Αριθμός κάμερας |
10 σετ (ψηφιακή φωτογραφική μηχανή) |
| Προσανατολισμός της όρασης+Διορθώσεις σημάτων |
| Αύξηση της ακρίβειας |
± 0,05 mm |
| Υψόμετρος τοποθέτησης |
≤ 5 mm |
| Ταχύτητα τοποθέτησης |
Διπλή πλευρά: 500000CPH, μονή πλευρά: 250000CPH ((Οπταμική ταχύτητα) |
| Συστατικά |
LED3014/3020/2835/5050 και αντίσταση, πυκνότητα, ευθυγραμμιστές γέφυρας κλπ. |
| Δύναμη |
380AC 50HZ |
| Κατανάλωση ενέργειας |
9.6 KW |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Μεταφορά μεταφοράς |
Μέγιστο μήκος: 1000 mm |
| Ταχύτητα μετάδοσης |
> 500 mm/sec |
| Κατεύθυνση μετάδοσης |
Μονό (αριστερά ̇>δεξιά ή δεξιά ̇ Αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Προμήθεια αέρα |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Δοκιμαστική κάρτα ελέγχου κίνησης μονάδα 2 |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |

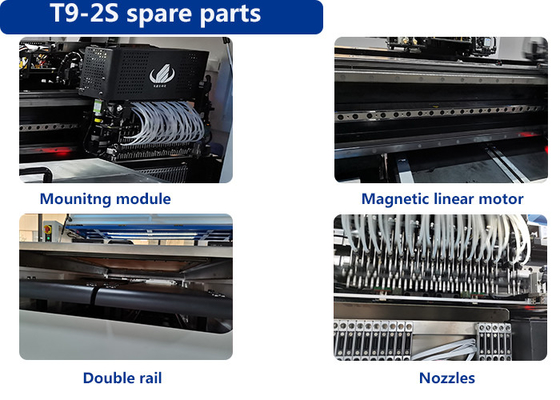

| Άξονας X, Y, Z Δρόμος οδήγησης |
Τεχνολογίας υψηλού επιπέδου, γραμμικός μαγνητικός κινητήρας + κινητήρας servo |
| Σύστημα τροφοδοσίας |
| Αριθμός σταθμού τροφοδοσίας |
Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
| Αριθμός κεφαλιών |
Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
| Τρόπος σίτισης |
Διανοητικός ηλεκτρικός τροφοδότης με διπλό κινητήρα |
Διάταξη SMT:
Έκθεση
Ως μια έμπειρη εταιρεία εμπορίου SMT pick and place machine με περισσότερες από 30 χώρες και περιοχές, η Eton έχει συμμετάσχει σε πολλές εκθέσεις ξένων χωρών,όπως η Έκθεση της Ινδίας στο Μουμπάι, Ινδία Δελχί Έκθεση, Έκθεση Αιγύπτου, Έκθεση Τουρκίας, Έκθεση Πακιστάν, κλπ. Και επίσης έχουμε λάβει μέρος στην εγχώρια έκθεση μας, όπως Guangzhou Guangya Έκθεση,Έκθεση της Μονάχου της Σαγκάης, Έκθεση φωτισμού LED Chongqing, κλπ.
Γενικές ερωτήσεις
Ε. Ποιες υπηρεσίες μπορείτε να παρέχετε;
Α.
1)Παρέχουμε λύσεις ολοκληρωμένης γραμμής για τους πελάτες μας.
- Έχουμε τοπικούς μηχανικούς στην Ινδία, την Αίγυπτο, την Τουρκία.Η υπηρεσία μας είναι πολύ βολική.;
- Έχουμε επίσης Κινέζους μηχανικούς που παρέχουν online υπηρεσίες για να λειτουργήσουν το μηχάνημα για να λύσουν τα προβλήματα με το μηχάνημα.
- Θα επισκεπτόμαστε τους πελάτες μας δύο φορές το χρόνο για να λειτουργήσουμε το μηχάνημα και να δούμε την κατάσταση του μηχανήματος.
- Οι πελάτες μας απολαμβάνουν μια δωρεάν αναβάθμιση της μηχανής.
Ε. Μπορώ να πάω να δω αν έχετε πουλήσει τον εξοπλισμό στην Ινδία;
Α. Ναι, έχουμε πουλήσει το μηχάνημά μας στην Ινδία, αλλά για το γεγονός ότι δεν μπορούμε να το αποφασίσουμε για τον πελάτη μου, αλλά θα προσπαθήσω να επικοινωνήσω με τον πελάτη μου.γιατί κανείς δεν θέλει οι ανταγωνιστές του να επισκεφτούν την κατασκευαστική του εγκατάσταση..
Τι είδους μηχανή έχετε;
Α. Είμαστε η υψηλής ταχύτητας SMT pick and place κατασκευαστή μηχανή, και επίσης χτίζουμε το εμπορικό μας σήμα για πιο αποτελεσματική και βολική μηχανή για τους πελάτες μας.σειρά τιμών με υψηλή ακρίβεια και υψηλή παραγωγικότητα.
