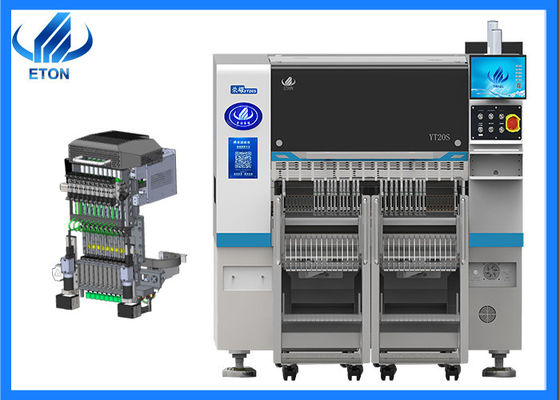

Νέος σταθμός τροφοδοσίας 104 τεμάχια 48000 χωρητικότητας SMT pick and place machine
Βασικά χαρακτηριστικά της μηχανής
Ενοποιημένο επικεφαλής τοποθέτησης
Ελαφρύ, το κεφάλι είναι ολοκληρωτικά σχηματισμένο, τα 10 σετ των άξονων Z ελέγχονται ανεξάρτητα από το μονωτικό μαγνητικό γραμμικό κινητήρα, το οποίο βελτιώνει σημαντικά την ταχύτητα, την ακρίβεια και τη σταθερότητα
Σύστημα ακρίβειας γωνίας
Το μοντελοποιημένο σύστημα γωνίας ελέγχει ανεξάρτητα τη γωνία κάθε στοιχείου για να εξασφαλίσει υψηλή ακρίβεια τοποθέτησης.
Συσκευή αισθητήρα κενού
Κάθε κεφαλή τοποθέτησης με ανεξάρτητη λειτουργία ανίχνευσης, η οποία βελτιώνει τη σταθερότητα του εξοπλισμού και την αξιοπιστία του προϊόντος.
Δυνατότητα υπερ-υψηλών ταχυτήτων
Με την υιοθέτηση υψηλού επιπέδου γραμμικών μαγνητικών κινητήρων και πολυλειτουργικής μονωλικής κεφαλής, η ικανότητα τοποθέτησης έχει αυξηθεί κατά 25% σε σύγκριση με τις παραδοσιακές μηχανές, με τη βέλτιστη ταχύτητα να φτάνει τα 98000CPH
Κεντρική παράμετρος μηχανής
| Σχήμα |
YT20S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2680 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*300mm ((1200*450 επιλογή) Min: 50*50mm |
| Δάχος PCB |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
98000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201~12MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM),Τα άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Χώρος συστατικών |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
104 PCS |
| Αριθμός ακροβωτίων |
20 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Συσκευές
Βήμα 1: Τυλίξτε με ταινία τέντωσης για να αποφευχθεί η διάσπαση του εξοπλισμού.
Βήμα 2: Καθαρίστε την συσκευασία από χαρτί κενού και την υγρασία, έτσι ώστε η μηχανή να μπορεί να διατηρείται στεγνή κατά τη μεταφορά για να αποφεύγεται η υγρασία.
Βήμα 3: Χρησιμοποιήστε ιμάντες και τριγωνικό ξύλο για να σταθεροποιήσετε το μηχάνημα, ώστε να αποφευχθεί η βλάβη στο μηχάνημα κατά τη μεταφορά.
Βήμα 4: Κάθε εξαγόμενο μηχάνημα θα είναι εξοπλισμένο με ανθεκτικά ξύλινα κουτιά εξαγωγής, ώστε να διασφαλίζεται ότι το παραδοθέν προϊόν είναι καλό.
Μεταφορά και παράδοση
Συνήθως μεταφέρουμε τα εμπορεύματα στο λιμάνι σε εμπορευματοκιβώτια και στη συνέχεια τα αποστέλλουμε στον προορισμό.
Υπηρεσία
Περίοδος συντήρησης 1 έτος
Ένα έτος εγγύηση Κατά τη διάρκεια της εγγύησης όλα τα μέρη που πρέπει να επισκευαστούν και να αντικατασταθούν θα είναι δωρεάν.
Συντήρηση λογισμικού και υλικού καθ' όλη τη διάρκεια ζωής
Δωρεάν λογισμικό αναβάθμισης, το λογισμικό είναι Reach και αναπτύχθηκε από την ETON, οπότε υποστηρίζουμε δωρεάν αναβαθμίσεις για όλη τη ζωή.
Επισκέπτεστε τακτικά τους πελάτες και συγκεντρώνετε πληροφορίες
Επισκέπτονται τους πελάτες τακτικά.Θα επισκεφτούμε τους τοπικούς πελάτες και θα υποστηρίξουμε την υπηρεσία μας και θα συλλέξουμε τα σχόλια των πελατών εγκαίρως..
Παροχή των τελευταίων πληροφοριών σχετικά με την τεχνολογία και τον εξοπλισμό
Δίνουμε επαγγελματικές τεχνολογικές προτάσεις στους πελάτες μας και μοιραζόμαστε τα ενημερωμένα νέα με τους πελάτες μας.
Υπηρεσία επί τόπου
Έχουμε κάποια επίσημη τοποθεσία στην Ινδία όπως το Μπουμπάι και το Νέο Δελχί, έχουμε επίσης τοποθεσία στην Αίγυπτο, την Τουρκία που μπορεί να παρέχει υπηρεσία έγκαιρα με τους μηχανικούς μας.
Σύμφωνα με τις ανάγκες σας, ένας ειδικός μηχανικός θα έρθει στο εργοστάσιό σας για δωρεάν εγκατάσταση και εκπαίδευση για τη λειτουργία του μηχανήματος.
