Ε&Α λογισμικό συναρμολόγηση ηλεκτρικών πλακών SMT μηχανή επιλογής και τοποθέτησης
Βασικά χαρακτηριστικά της μηχανής
Ενοποιημένο επικεφαλής τοποθέτησης
Ελαφρύ, το κεφάλι είναι ολοκληρωτικά σχηματισμένο, τα 10 σετ των άξονων Z ελέγχονται ανεξάρτητα από το μονωτικό μαγνητικό γραμμικό κινητήρα, το οποίο βελτιώνει σημαντικά την ταχύτητα, την ακρίβεια και τη σταθερότητα
Σύστημα ακρίβειας γωνίας
Το μοντελοποιημένο σύστημα γωνίας ελέγχει ανεξάρτητα τη γωνία κάθε στοιχείου για να εξασφαλίσει υψηλή ακρίβεια τοποθέτησης.
Συσκευή αισθητήρα κενού
Κάθε κεφαλή τοποθέτησης με ανεξάρτητη λειτουργία ανίχνευσης, η οποία βελτιώνει τη σταθερότητα του εξοπλισμού και την αξιοπιστία του προϊόντος.
Δυνατότητα υπερ-υψηλών ταχυτήτων
Με την υιοθέτηση υψηλού επιπέδου γραμμικών μαγνητικών κινητήρων και πολυλειτουργικής μονωλικής κεφαλής, η ικανότητα τοποθέτησης έχει αυξηθεί κατά 25% σε σύγκριση με τις παραδοσιακές μηχανές, με τη βέλτιστη ταχύτητα να φτάνει τα 98000CPH
Κεντρική παράμετρος μηχανής
| Σχήμα |
YT20S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2680 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*300mm ((1200*450 επιλογή) Min: 50*50mm |
| Δάχος PCB |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
98000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201~12MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM),Τα άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Χώρος συστατικών |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
104 PCS |
| Αριθμός ακροβωτίων |
20 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Συσκευές
Συσκευάζεται σε συσκευασία με φιλμ και φουσκωτό βαμβάκι και καλύπτεται με σακούλα κενού μέσα σε ανθεκτικά ξύλινα κουτιά.
Αγορά
Τα προϊόντα μας εξήχθησαν σε περισσότερες από 30 χώρες και περιοχές, συμπεριλαμβανομένης της Νότιας Κορέας, της Ινδίας, του Βιετνάμ, της Τυνησίας, της Αιγύπτου, της Τουρκίας, της Ρωσίας, της Βραζιλίας κλπ.
ΣΥΡΙΑ, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, και ούτω καθεξής.
Λύση SMT
Υπηρεσία
- Παρέχουμε λύσεις για όλες τις ανάγκες των πελατών μας.
- Έχουμε κάποιες επίσημες εγκαταστάσεις στην Ινδία όπως η Μπουμπάι, το Νταμάμ και το Νέο Δελχί, έχουμε επίσης εγκαταστάσεις στην Αίγυπτο, την Τουρκία που μπορούν να παρέχουν υπηρεσίες έγκαιρα με τους μηχανικούς μας.
- Όσο αγοράζετε το μηχάνημά μας θα κανονίσουμε οι μηχανικοί μας να εγκαταστήσουν debug και εκπαίδευση για εσάς δωρεάν, μέχρι να μάθετε πώς να χειριστείτε το μηχάνημα.
- Οι Κινέζοι μηχανικοί μπορούν να παρέχουν υπηρεσίες μέσω διαδικτύου ειδικά στην περίοδο της επιδημίας COVID-19.
- Αν χρειαστεί, οι Κινέζοι μηχανικοί θα έρθουν στο εργοστάσιό σας για δωρεάν εγκατάσταση και εκπαίδευση για να χειριστείτε το μηχάνημα.
- Δωρεάν ενημέρωση του λογισμικού του μηχανήματος.
- Θα κανονίσουμε οι μηχανικοί μας να επισκεφθούν το εργοστάσιό σας για να ελέγξουν ή να δοκιμάσουν την κατάσταση της μηχανής.
Το πλεονέκτημα μας.

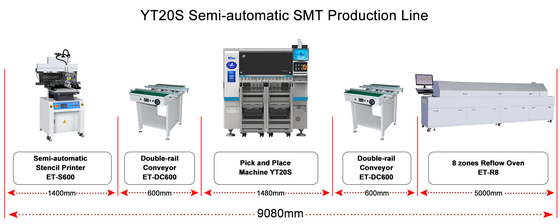

Μπορούμε να παρέχουμε λύση γραμμής SMT για εσάς!
Μηχανή διάλεξης και τοποθέτησης/φούρνο επαναπροβολής/τυπογράφημα προτύπων/μεταφορέας PCB/SPI/AOI. κλπ.
1- Φαρμακείο φωτισμού για: λαμπτήρες LED, DOB, φακούς, φώτα, φώτα κάτω, φώτα δρόμου, σωλήνα,0.5m, 1m λωρίδα φωτός, κλπ.
2.Προσφέρουν εξωτερικούς μηχανικούς για δωρεάν εγκατάσταση και δωρεάν εκπαίδευση.
3.ΤΟΠ μάρκα της Κίνας κατασκευαστής μηχανών SMT,500 εργαζόμενοι για την ETON
