Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εγγύηση: | 1 έτος | Εφαρμόσιμα εξαρτήματα: | 0201 |
---|---|---|---|
Ονομασία: | Τσιπ Mounter SMD, επιλογή SMT και μηχανή θέσεων, τσιπ Mounter SMT | Υπόθεση: | Νέο, 100% πρωτότυπο |
Ονομασία προϊόντος: | Μηχανή τοποθέτησης \ Εγκαταστάτης LED \ Μηχανή συναρμολόγησης LED | Ταχύτητα τοποθέτησης: | cph 98000 |
Τύπος: | Αυτοματοποιημένο | Τροφοδοτικές συσκευές: | 104 |
Επισημαίνω: | 0201 Μηχανή τοποθέτησης ημιαγωγών,98000CPH μηχανή στερέωσης SMT,Μηχανή SMT για τοποθέτηση ημιαγωγών |
Βασικά χαρακτηριστικά της μηχανής
Ενοποιημένο επικεφαλής τοποθέτησης
Ελαφρύ, το κεφάλι είναι ολοκληρωτικά σχηματισμένο, τα 10 σετ των άξονων Z ελέγχονται ανεξάρτητα από το μονωτικό μαγνητικό γραμμικό κινητήρα, το οποίο βελτιώνει σημαντικά την ταχύτητα, την ακρίβεια και τη σταθερότητα
Σύστημα ακρίβειας γωνίας
Το μοντελοποιημένο σύστημα γωνίας ελέγχει ανεξάρτητα τη γωνία κάθε στοιχείου για να εξασφαλίσει υψηλή ακρίβεια τοποθέτησης.
Συσκευή αισθητήρα κενού
Κάθε κεφαλή τοποθέτησης με ανεξάρτητη λειτουργία ανίχνευσης, η οποία βελτιώνει τη σταθερότητα του εξοπλισμού και την αξιοπιστία του προϊόντος.
Δυνατότητα υπερ-υψηλών ταχυτήτων
Με την υιοθέτηση υψηλού επιπέδου γραμμικών μαγνητικών κινητήρων και πολυλειτουργικής μονωλικής κεφαλής, η ικανότητα τοποθέτησης έχει αυξηθεί κατά 25% σε σύγκριση με τις παραδοσιακές μηχανές, με τη βέλτιστη ταχύτητα να φτάνει τα 98000CPH
Κεντρική παράμετρος μηχανής

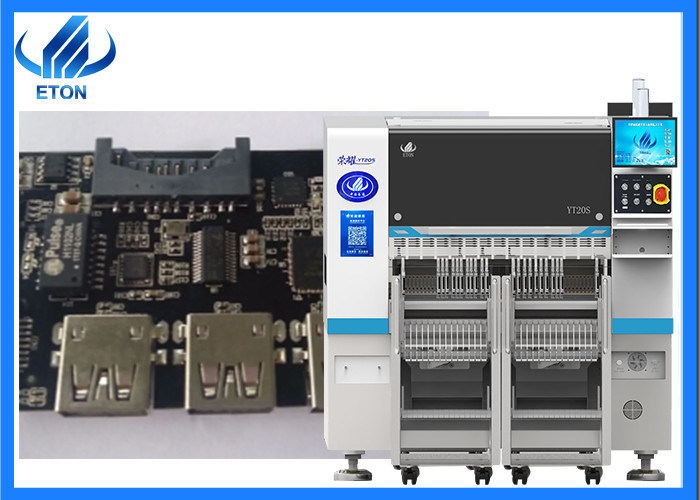

Σχήμα | YT20S |
Διάσταση | |
Διάρκεια | 1480 χιλιοστά |
Διάμετρο | 2680 χιλιοστά |
Υψόμετρο | 1650 χιλιοστά |
Συνολικό βάρος | 2380 κιλά |
PCB | |
μήκος PCB πλάτος | Μέγιστο: 500*300mm ((1200*450 επιλογή) Min: 50*50mm |
Δάχος PCB | 0.5-5mm |
Συσσωρευτές PCB | Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
Τρόπος τοποθέτησης | Ομαδική συλλογή και χωριστή τοποθέτηση |
Ο.Σ. | |
Σύστημα | Windows7 |
Λογισμικό | Ε&Α ανεξάρτητα |
Εμφάνιση | Ηλεκτρονική οθόνη |
Συσκευή εισόδου | Πλακέτο, ποντίκι. |
Σύστημα όρασης | |
Αριθμός κάμερας | 1 PCS (καμερα ορασης πτήσης κεφαλής) |
Κάμερα 2 PCS Mark | |
Αύξηση της ακρίβειας | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
Υψόμετρος τοποθέτησης | 16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
Ταχύτητα τοποθέτησης | 98000 CPH ((Στην καλύτερη κατάσταση) |
Συστατικά | 0201~12MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM),Τα άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
Χώρος συστατικών | 0.2mm |
Αριθμός σταθμού τροφοδοσίας | 104 PCS |
Αριθμός ακροβωτίων | 20 PCS |
Δύναμη | 220AC 50HZ |
Κατανάλωση ενέργειας | 1.5kw |
Περιβάλλον λειτουργίας | 23°C±3°C |
Ταχύτητα μετάδοσης | > 1000 mm/sec |
Κατεύθυνση μετάδοσης | Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
Τρόπος μετάδοσης | Διαδικτυακή οδήγηση |
Τρόπος θέσης | Οπτική |
Κατανάλωση αερίου | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Ηλεκτρικός έλεγχος | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Άξονας X, Y, Z Δρόμος οδήγησης | Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
Τρόπος σίτισης | Διανοητικός τροφοδότης με διπλό κινητήρα |
Διασύνδεση συστήματος διαχείρισης παραγωγής MES | Προσαρμοσμένο |

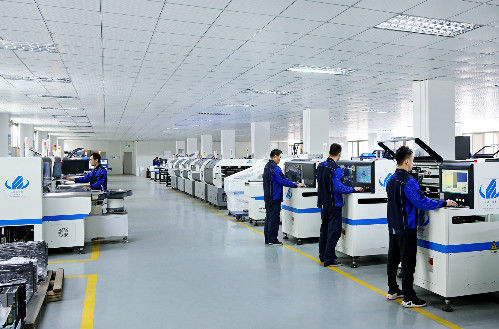

Προφίλ εταιρείας
Η εταιρεία Shenzhen ETON Automation Equipment Co. LTD. είναι ένας από τους κορυφαίους κατασκευαστές αυτοματοποιημένων μηχανών υψηλής ταχύτητας που επικεντρώνονται στην υψηλή απόδοση χαμηλής κατανάλωσης στον κόσμο.Εν τω μεταξύ η ETON είναι επίσης ο μεγαλύτερος κατασκευαστής υψηλής τεχνολογίας στην Κίνα με ισχυρή ικανότητα σχεδιασμού, Ε & Α, κατασκευή, πωλήσεις και εξυπηρέτηση and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Η εταιρεία Shenzhen ETON Automation Equipment Co., Ltd. έχει δεσμευτεί για την ανάπτυξη και την κατασκευή εξοπλισμού μηχανών τοποθέτησης,επιμένει στην έννοια της "υπηρεσίας των πελατών" και καθορίζει την τάση της αγοράς.
Έκθεση
Η εταιρεία μας συμμετέχει σε πολλές εκθέσεις στο σπίτι και στο εξωτερικό κάθε χρόνο,
Θα δείτε το περίπτερο της ETON σε ορισμένες γνωστές μεγάλες εκθέσεις στην Κίνα, συμπεριλαμβανομένων των μεγάλων εκθέσεων που πραγματοποιήθηκαν στο Σενζέν, το Γκουάνγκτσου, το Τσονγκκινγκ, τη Σαγκάη και σε άλλα μέρη.
Οι ξένες εκθέσεις περιλαμβάνουν εκθέσεις σε περισσότερες από 20 χώρες, συμπεριλαμβανομένων της Βομβάης, του Δελχί, της Αιγύπτου, της Τουρκίας και του Βιετνάμ.
Μεταφορά και συσκευασία
Όλα τα μηχανήματα είναι γεμάτα με κενό και ξύλινη συσκευασία
Βήμα 1: Φόρμα συσκευασίας.
Βήμα 2: Συσκευή υπό κενό.
Βήμα3:Συσκευή ξύλινου κουτιού
Μπορείτε να μας εμπιστευτείτε, επειδή έχουμε επαγγελματική και τυποποιημένη συσκευασία για να προστατεύσουμε το μηχάνημα.
Γενικές ερωτήσεις
Ε: Πώς μπορείτε να βεβαιωθείτε ότι τα προϊόντα δεν θα καταστραφούν ή θα βρέξουν;
Α: Παίρνουμε πολλαπλά μέτρα για την προστασία των προϊόντων.Τα βάζουμε σε ένα κουτί και τα τυλίγουμε με πλαστική ταινία και τα σφραγίζουμε με ταινία για να τα κρατάμε στη θέση τους και να τα προστατεύουμε από το νερό.
Ε: Ποιο είναι το ποσοστό βλάβης της μηχανής;
Α: Η μηχανή μας είναι πολύ σταθερή, η ταχύτητα αποτυχίας είναι μικρότερη από 0.001.
Ε: Τι είδους μηχανή θα παρέχει εκτός από την μηχανή επιλογής και τοποθέτησης;
Α: Η ETON ως ο μεγαλύτερος κατασκευαστής μηχανής SMT στην Κίνα, παρέχουμε ολόκληρη γραμμή SMT, όπως φούρνο reflow, εκτυπωτή, μεταφορέα, μηχανή pick and place, Loader, Unloader, κλπ.
Ε: Ποια είναι τα πλεονεκτήματά σας;
Α: Η εταιρεία μας ακολουθεί την πολιτική διαχείρισης πέντε επιπέδων: ειλικρινής επιχείρηση, εστίαση στην έρευνα και ανάπτυξη, προθέσεις παραγωγής, στοχαστική εξυπηρέτηση, εμπιστοσύνη πελατών.
