Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εγγύηση: | 1 έτος | Εφαρμόσιμα εξαρτήματα: | 0201 |
---|---|---|---|
Ονομασία: | Τσιπ Mounter SMD, επιλογή SMT και μηχανή θέσεων, τσιπ Mounter SMT | Υπόθεση: | Νέο, 100% πρωτότυπο |
Ονομασία προϊόντος: | Μηχανή τοποθέτησης \ Εγκαταστάτης LED \ Μηχανή συναρμολόγησης LED | Ταχύτητα τοποθέτησης: | cph 98000 |
Τύπος: | Αυτοματοποιημένο | Τροφοδοτικές συσκευές: | 104 |
Επισημαίνω: | 0201 Μηχανή τοποθέτησης εξαρτημάτων,0201 Μηχανή τοποθέτησης ημιαγωγών,0201 Μηχανή κατασκευής κατασκευαστικών στοιχείων |
Βασικά χαρακτηριστικά της μηχανής
Ενοποιημένο επικεφαλής τοποθέτησης
Ελαφρύ, το κεφάλι είναι ολοκληρωτικά σχηματισμένο, τα 10 σετ των άξονων Z ελέγχονται ανεξάρτητα από το μονωτικό μαγνητικό γραμμικό κινητήρα, το οποίο βελτιώνει σημαντικά την ταχύτητα, την ακρίβεια και τη σταθερότητα
Σύστημα ακρίβειας γωνίας
Το μοντελοποιημένο σύστημα γωνίας ελέγχει ανεξάρτητα τη γωνία κάθε στοιχείου για να εξασφαλίσει υψηλή ακρίβεια τοποθέτησης.
Συσκευή αισθητήρα κενού
Κάθε κεφαλή τοποθέτησης με ανεξάρτητη λειτουργία ανίχνευσης, η οποία βελτιώνει τη σταθερότητα του εξοπλισμού και την αξιοπιστία του προϊόντος.
Δυνατότητα υπερ-υψηλών ταχυτήτων
Με την υιοθέτηση υψηλού επιπέδου γραμμικών μαγνητικών κινητήρων και πολυλειτουργικής μονωλικής κεφαλής, η ικανότητα τοποθέτησης έχει αυξηθεί κατά 25% σε σύγκριση με τις παραδοσιακές μηχανές, με τη βέλτιστη ταχύτητα να φτάνει τα 98000CPH
Κεντρική παράμετρος μηχανής

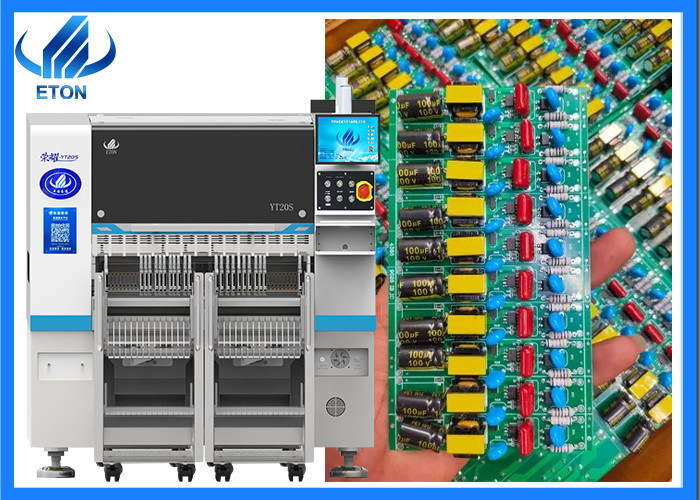

Σχήμα | YT20S |
Διάσταση | |
Διάρκεια | 1480 χιλιοστά |
Διάμετρο | 2680 χιλιοστά |
Υψόμετρο | 1650 χιλιοστά |
Συνολικό βάρος | 2380 κιλά |
PCB | |
μήκος PCB πλάτος | Μέγιστο: 500*300mm ((1200*450 επιλογή) Min: 50*50mm |
Δάχος PCB | 0.5-5mm |
Συσσωρευτές PCB | Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
Τρόπος τοποθέτησης | Ομαδική συλλογή και χωριστή τοποθέτηση |
Ο.Σ. | |
Σύστημα | Windows7 |
Λογισμικό | Ε&Α ανεξάρτητα |
Εμφάνιση | Ηλεκτρονική οθόνη |
Συσκευή εισόδου | Πλακέτο, ποντίκι. |
Σύστημα όρασης | |
Αριθμός κάμερας | 1 PCS (καμερα ορασης πτήσης κεφαλής) |
Κάμερα 2 PCS Mark | |
Αύξηση της ακρίβειας | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
Υψόμετρος τοποθέτησης | 16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
Ταχύτητα τοποθέτησης | 98000 CPH ((Στην καλύτερη κατάσταση) |
Συστατικά | 0201~12MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM),Τα άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
Χώρος συστατικών | 0.2mm |
Αριθμός σταθμού τροφοδοσίας | 104 PCS |
Αριθμός ακροβωτίων | 20 PCS |
Δύναμη | 220AC 50HZ |
Κατανάλωση ενέργειας | 1.5kw |
Περιβάλλον λειτουργίας | 23°C±3°C |
Ταχύτητα μετάδοσης | > 1000 mm/sec |
Κατεύθυνση μετάδοσης | Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
Τρόπος μετάδοσης | Διαδικτυακή οδήγηση |
Τρόπος θέσης | Οπτική |
Κατανάλωση αερίου | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Ηλεκτρικός έλεγχος | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Άξονας X, Y, Z Δρόμος οδήγησης | Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
Τρόπος σίτισης | Διανοητικός τροφοδότης με διπλό κινητήρα |
Διασύνδεση συστήματος διαχείρισης παραγωγής MES | Προσαρμοσμένο |
Προφίλ εταιρείας
Η εταιρεία Shenzhen ETON Automation Equipment Co. LTD. είναι ένας από τους κορυφαίους κατασκευαστές αυτοματοποιημένων μηχανών υψηλής ταχύτητας που επικεντρώνονται στην υψηλή απόδοση χαμηλής κατανάλωσης στον κόσμο.Εν τω μεταξύ η ETON είναι επίσης ο μεγαλύτερος κατασκευαστής υψηλής τεχνολογίας στην Κίνα με ισχυρή ικανότητα σχεδιασμού, Ε & Α, κατασκευή, πωλήσεις και εξυπηρέτηση and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
Η εταιρεία Shenzhen ETON Automation Equipment Co., Ltd. έχει δεσμευτεί για την ανάπτυξη και την κατασκευή εξοπλισμού μηχανών τοποθέτησης,επιμένει στην έννοια της "υπηρεσίας των πελατών" και καθορίζει την τάση της αγοράς.
Έκθεση
Υπηρεσία
1Πριν την παραγγελία:
Θα υποστηρίξουμε την επαγγελματική πρόταση της γραμμής SMT
Θα προτείνουμε το καλύτερο μοντέλο σύμφωνα με τα προϊόντα
Θα σας προσφέρουμε την καλύτερη προσφορά με εργοστασιακή τιμή.
2Μετά την παραγγελία:
Η μηχανή θα έχει καλή δοκιμή και γήρανση πριν από την αποστολή
Υποστηρίζουμε την εγκατάσταση και την εκπαίδευση δωρεάν μηχανών, ειδικό χρόνο υποστηρίζουμε την εκπαίδευση στο διαδίκτυο και την διδασκαλία μέσω βίντεο.
Έχουμε επαγγελματική ομάδα μετά την πώληση, θα μπορούσε να λύσει το πρόβλημα το συντομότερο δυνατό.
Η εγγύηση της μηχανής είναι ένα έτος, κατά τη διάρκεια της εγγύησης, όλα τα μέρη που πρέπει να επισκευαστούν και να αντικατασταθούν θα είναι δωρεάν για τους πελάτες.
Μεταφορά και συσκευασία
Όλα τα μηχανήματα είναι γεμάτα με κενό και ξύλινη συσκευασία
Βήμα 1: Φόρμα συσκευασίας.
Βήμα 2: Συσκευή υπό κενό.
Βήμα3:Συσκευή ξύλινου κουτιού
Μπορείτε να μας εμπιστευτείτε, επειδή έχουμε επαγγελματική και τυποποιημένη συσκευασία για να προστατεύσουμε το μηχάνημα.
Γενικές ερωτήσεις
1Είναι ελεύθερος ο μηχανικός για την εγκατάσταση της μηχανής;
Α: Ναι, θα στείλουμε μηχανικό στο εργοστάσιό σας για τη δωρεάν εγκατάσταση και εκπαίδευση της μηχανής μόλις αγοράσετε τη μηχανή μας.
- Δεν ξέρω.2. Είναι το μηχάνημά σας κατάλληλο για την κατασκευή λαμπτήρα LED/φως οθόνης/οθόνης/οθόνης/ευέλικτης λωρίδας φωτός/ελπ.?
Α: Ναι, η μηχανή SMT εφαρμόζεται ευρέως σε όλα τα είδη φωτισμού LED και ηλεκτρικού πίνακα.
chip3014/3528/5050/etc,0402/0603/0805 αντίσταση, πυκνωτής, μετασχηματιστής, γέφυρα κλπ.
3- Έχετε οδηγήσει μηχανή τοποθέτησης τσιπ;
Α: Ναι, η ETON ως ο μεγαλύτερος κατασκευαστής της μηχανής SMT στην Κίνα. Διαθέτουμε περισσότερα από 50000 τετραγωνικά μέτρα βιομηχανικό πάρκο στην πόλη Jiangxi της Κίνας.κλπ.Παρέχουμε μηχανές:
1Μηχανή υψηλής ταχύτητας για τη διάλεξη και τοποθέτηση φωτισμού με LED
2Πολυλειτουργική μηχανή επιλογής και τοποθέτησης για όλα τα είδη φωτισμού και ηλεκτρικού πίνακα
3. Αυτόματη εκτυπωτική μηχανή Stencil
4Ημιαυτόματη εκτυπωτική μηχανή
5Μηχανή μονής μεταφοράς
6Μηχανή μεταφοράς διπλών σιδηροδρόμων
7Πλάκα δονητή για φακό/μετασχηματιστή/κατασκευαστή/ελπ.
8Ηλεκτρικός τροφοδότης 8mm/12mm/16mm/24mm
9. Οκτώ ζώνες φούρνο reflow
10Μηχανή καθαρισμού PCB
11. Μικρατήρας ζυθοποιίας
12Μηχανή φόρτωσης
13Μηχανή εκφόρτωσης
14Ολόκληρη λύση SMT Line
Και ούτω καθεξής...
4.Τι λες για τη γλώσσα λειτουργίας;
Η μηχανή μας υποστηρίζει την κινεζική / αγγλική γλώσσα.
