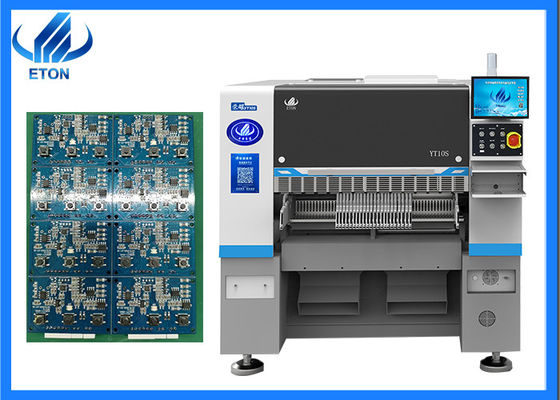

10 ακροφύσια υψηλής ταχύτητας 220V πράσινη ενέργεια SMT pick and place machine
Βασικά χαρακτηριστικά της μηχανής
1Οι άξονες X, Y και Z υιοθετούν όλοι τον αυτο-αναπτυγμένο υψηλού επιπέδου μαγνητικό γραμμικό κινητήρα
2- Ευέλικτες δυνατότητες επεξεργασίας PCB, πολυσταθμός, μοντάζ με πολλά υλικά
3Ο άξονας Y υιοθετεί δομή διπλής κίνησης
4.Υποστηρίζει λειτουργία αυτόματης αντικατάστασης ακροφύλλου (επιλογή)
5. Εφαρμόστε στο 0201 ~ 35 * 35mm συσκευασία τροχιάς ταινίας και IC τροφοδοτικό δίσκο
● Μία θύρα, 10 σπινθήρες.
● Μέγιστο πλάτος PCB: 500*450mm, ελάχιστο 50*50mm.
● Προαιρετικό ντουλάπι IC, ANC, ευέλικτη παραγωγή
● Η ευέλικτη καλωδίωση είναι εφικτή μέσω της τοποθέτησης σε μοντέλα
●Κύρια και διάφοροι τρόποι παραγωγής.
Κεντρική παράμετρος μηχανής
| Σχήμα |
YT10S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2020 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*450mm ((1200*450 επιλογή) Min: 50*50mm |
| Δάχος PCB |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
48000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201~15MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM), Άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Χώρος συστατικών |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
52 PCS (επιλογή 104 PCS) |
| Αριθμός ακροβωτίων |
10 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |

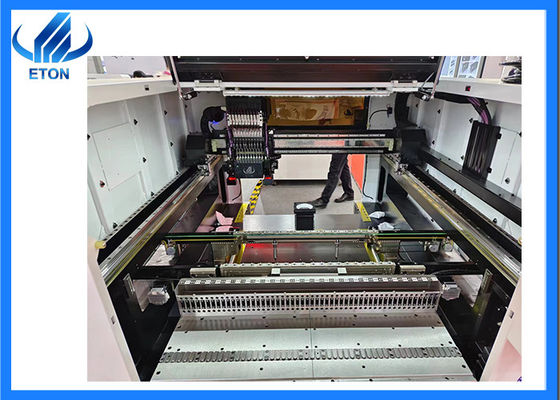

Κεντρικό μέρος μηχανής
Αγορά

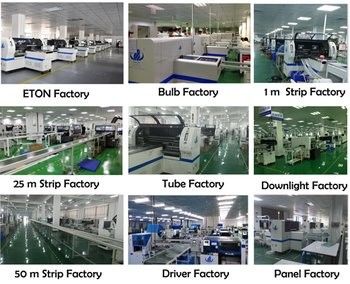

Τα προϊόντα μας εξήχθησαν σε περισσότερες από 30 χώρες και περιοχές, συμπεριλαμβανομένης της Νότιας Κορέας, της Ινδίας, του Βιετνάμ, της Τυνησίας, της Αιγύπτου, της Τουρκίας, της Ρωσίας, της Βραζιλίας κλπ.
ΣΥΡΙΑ, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, και ούτω καθεξής.
Συσκευές Συσκευάζεται σε συσκευασία με φιλμ και φούσκωμα βαμβακιού και καλύπτεται με σακούλα κενού μέσα σε ανθεκτικά ξύλινα κουτιά.
Βήμα 1: Τυλίξτε με ταινία τέντωσης για να αποφευχθεί η διάσπαση του εξοπλισμού.
Βήμα 2: Καθαρίστε την συσκευασία από χαρτί κενού και την υγρασία, έτσι ώστε η μηχανή να μπορεί να διατηρείται στεγνή κατά τη μεταφορά για να αποφεύγεται η υγρασία.
Βήμα 3: Χρησιμοποιήστε ιμάντες και τριγωνικό ξύλο για να σταθεροποιήσετε το μηχάνημα, ώστε να αποφευχθεί η βλάβη στο μηχάνημα κατά τη μεταφορά.
Βήμα 4: Κάθε εξαγόμενο μηχάνημα θα είναι εξοπλισμένο με ανθεκτικά ξύλινα κουτιά εξαγωγής, ώστε να διασφαλίζεται ότι το παραδοθέν προϊόν είναι καλό.
Υπηρεσία
Περίοδος συντήρησης 1 έτος
Ένα έτος εγγύηση Κατά τη διάρκεια της εγγύησης όλα τα μέρη που πρέπει να επισκευαστούν και να αντικατασταθούν θα είναι δωρεάν.
Συντήρηση λογισμικού και υλικού καθ' όλη τη διάρκεια ζωής
Δωρεάν λογισμικό αναβάθμισης, το λογισμικό είναι Reach και αναπτύχθηκε από την ETON, οπότε υποστηρίζουμε δωρεάν αναβαθμίσεις για όλη τη ζωή.
Επισκέπτεστε τακτικά τους πελάτες και συγκεντρώνετε πληροφορίες
Επισκέπτονται τους πελάτες τακτικά.Θα επισκεφτούμε τους τοπικούς πελάτες και θα υποστηρίξουμε την υπηρεσία μας και θα συλλέξουμε τα σχόλια των πελατών εγκαίρως..
Παροχή των τελευταίων πληροφοριών σχετικά με την τεχνολογία και τον εξοπλισμό
Δίνουμε επαγγελματικές τεχνολογικές προτάσεις στους πελάτες μας και μοιραζόμαστε τα ενημερωμένα νέα με τους πελάτες μας
Υπηρεσία επί τόπου
Έχουμε κάποια επίσημη τοποθεσία στην Ινδία όπως το Μουνμπάι και το Νέο Δελχί, έχουμε επίσης τοποθεσία στην Αίγυπτο, την Τουρκία που μπορεί να παρέχει υπηρεσία έγκαιρα με τους μηχανικούς μας.
Σύμφωνα με τις ανάγκες σας, ένας ειδικός μηχανικός θα έρθει στο εργοστάσιό σας για δωρεάν εγκατάσταση και εκπαίδευση για τη λειτουργία του μηχανήματος.
Γενικές ερωτήσεις
Τι είδους μηχανή έχετε;
Α.Είμαστε ο υψηλής ταχύτητας SMT pick and place κατασκευαστής μηχανών, και επίσης χτίζουμε το εμπορικό μας σήμα για πιο αποτελεσματική και βολική μηχανή για τους πελάτες μας.σειρά τιμών με υψηλή ακρίβεια και υψηλή παραγωγικότητα.
Ε. Ποια είναι η πραγματική ταχύτητα των προϊόντων σας;
Α. Για την πραγματική ταχύτητα της μηχανής, η οποία περιορίζεται από πολλούς παράγοντες,
ότι σχετίζεται με τον αριθμό των εξαρτημάτων, το χρόνο για να στείλετε πλακέτα PCB και λαμβάνουν το συμβούλιο που θα επηρεάσει την ταχύτητα όταν στην παραγωγή, και είναι να αποφασίσει για τα πραγματικά προϊόντα και τις ανάγκες.
