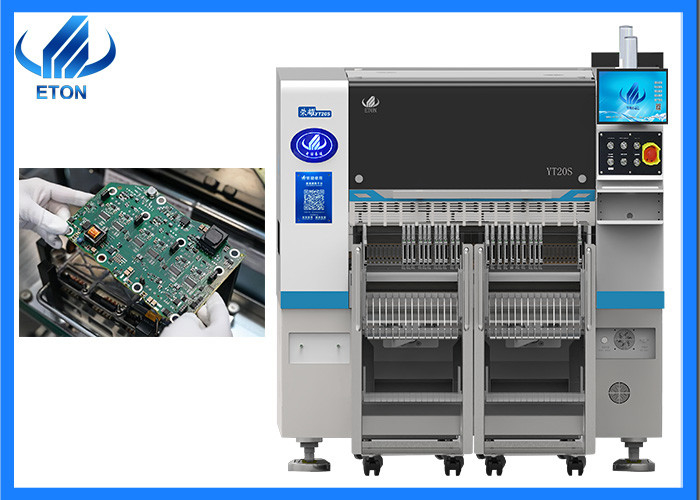

220AC 50HZ R & D λογισμικό 20 ακροφύσια SMT pick and place μηχανή
Περιγραφή
Βασικά χαρακτηριστικά της μηχανής
Ενοποιημένο επικεφαλής τοποθέτησης
Ελαφρύ βάρος, το κεφάλι είναι ολοκληρωμένα σχηματισμένο, τα 10 σετ των άξονων Z ελέγχονται ανεξάρτητα από το μονωτικό μαγνητικό γραμμικό κινητήρα, το οποίο βελτιώνει σημαντικά την ταχύτητα, την ακρίβεια και τη σταθερότητα
Σύστημα ακρίβειας γωνίας
Το μοντελοποιημένο σύστημα γωνίας ελέγχει ανεξάρτητα τη γωνία κάθε στοιχείου για να εξασφαλίσει υψηλή ακρίβεια τοποθέτησης.

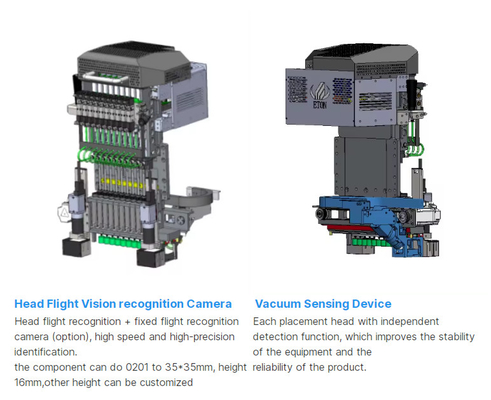

Συσκευή αισθητήρα κενού
Κάθε κεφαλή τοποθέτησης με ανεξάρτητη λειτουργία ανίχνευσης, η οποία βελτιώνει τη σταθερότητα του εξοπλισμού και την αξιοπιστία του προϊόντος.
Δυνατότητα υπερ-υψηλών ταχυτήτων
Με την υιοθέτηση υψηλού επιπέδου γραμμικών μαγνητικών κινητήρων και πολυλειτουργικής μονωλικής κεφαλής, η ικανότητα τοποθέτησης έχει αυξηθεί κατά 25% σε σύγκριση με τις παραδοσιακές μηχανές, με τη βέλτιστη ταχύτητα να φτάνει τα 98000CPH
Κεντρική παράμετρος μηχανής
| Σχήμα |
YT20S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2680 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*300mm ((1200*450 επιλογή) Min: 50*50mm |
| Δάχος PCB |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
98000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201~12MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM),Τα άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Χώρος συστατικών |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
104 PCS |
| Αριθμός ακροβωτίων |
20 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Εφαρμογή μηχανής
Οι Εκθέσεις μας
Ως μια έμπειρη εταιρεία εμπορίου SMT pick and place machine με περισσότερες από 30 χώρες και περιοχές, η Eton έχει συμμετάσχει σε πολλές εκθέσεις ξένων χωρών,όπως η Έκθεση της Ινδίας στο Μουμπάι, Ινδία Δελχί Έκθεση, Έκθεση Αιγύπτου, Έκθεση Τουρκίας, Έκθεση Πακιστάν, κλπ. Και επίσης έχουμε λάβει μέρος στην εγχώρια έκθεση μας, όπως Guangzhou Guangya Έκθεση,Έκθεση της Μονάχου της Σαγκάης, Έκθεση φωτισμού LED Chongqing, κλπ.
Σχετική μηχανή

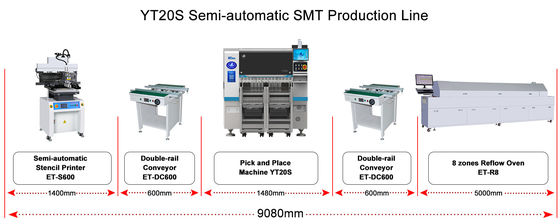

Η ETON είναι ένας κορυφαίος κατασκευαστής μηχανών επιλογής και τοποθέτησης υψηλής ταχύτητας SMT στην Κίνα, και παρέχουμε επίσης λύση ολόκληρης γραμμής με περιφερειακές συσκευές όπως εκτυπωτής προτύπων, μεταφορέας, διανομέας κόλλας,μεταβατικό και ανανεωτικό φούρνο κλπ..
Συσκευές
Όσο για το πακέτο του μηχανήματος, το βάλαμε σε συσκευασία φιλμ και αφρό βαμβάκι, για να αποτρέψει τη σκόνη και το νερό της προστασίας του μηχανήματος και να κρατήσει στεγνό του μηχανήματος κατά τη μεταφορά,και να εξοπλιστούν με ξύλινα κουτιά για να μεταφερθούν στο καθορισμένο λιμάνι.
Γενικές ερωτήσεις
Ε: Γιατί να αγοράσετε από εμάς και όχι από άλλους προμηθευτές;
Απ: Είμαστε υψηλής τεχνολογίας επαγγελματίας κατασκευαστής της μηχανής SMT με περισσότερα από 13 χρόνια με καλή ποιότητα και φήμη."Επαγγελματική, υψηλής αποτελεσματικότητας, εξοικονόμησης κόστους" είναι τα πλεονεκτήματά μας.
Η ημιαυτόματη μηχανή φυσίγματος μπουκαλιών PET μηχανή κατασκευής μπουκαλιών μηχανή τυποποίησης μπουκαλιών PET είναι κατάλληλη για την παραγωγή πλαστικών δοχείων και μπουκαλιών PET σε όλα τα σχήματα.
Ε: Έχετε εξυπηρέτηση μετά την πώληση;
Α: Μπορούμε να παρέχουμε τεχνική υποστήριξη στο εξωτερικό. Εάν έχετε τυχόν τεχνικά προβλήματα, οι μηχανικοί μας θα σας παρέχουν έγκαιρη υποστήριξη.μηχανικός, Αιγυπτιακός μηχανικός, κλπ.
