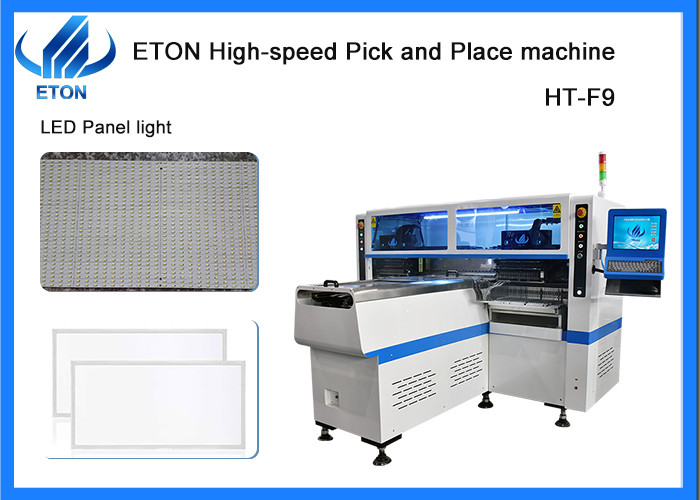

Ανώτατο μαγνητικό κινητήρα 68 κεφαλών υψηλής ταχύτητας μηχανή τοποθέτησης SMT
Αγορά
Τα προϊόντα μας εξάγονται σε περισσότερα από30Χώρες και περιφέρειες
Όπως η Νότια Κορέα, η Τουρκία, η Αίγυπτος, η Ινδία, η Ρωσία, η Αμερική, η Βραζιλία, η Τυνησία, η Πολωνία, η Λιθουανία, η Νότια Αφρική, το Ιράν,Βιετνάμ, Πακιστάν, Σαουδική Αραβία, Ουζμπεκιστάν, Νιγηρία, Γερμανία κλπ.
Χαρακτηριστικά
- Εφαρμόζεται σε άκαμπτο PCB 0,6 M, 0,9 M, 1,2 M και ευέλικτη λωρίδα LED 0,5 M, 1 M. Παραγωγή με 4 είδη υλικών ταυτόχρονα με μεγάλη χωρητικότητα.διαθέσιμο για πλακέτα με οποιοδήποτε ποσοστό LED τσιπ και αντίστασης.

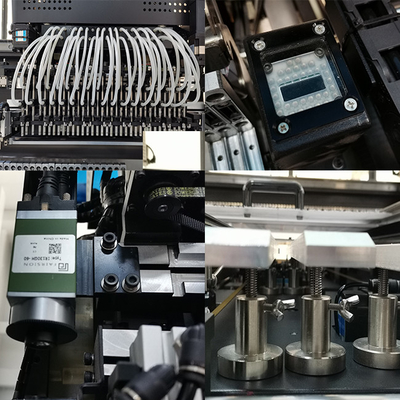

- Δύο μπράτσες τεσσάρων μονάδων, 17 ακροφύσια για κάθε μέρος τοποθέτησης, μέρος Α/Β/Γ/Δ μπορεί να τοποθετηθεί ξεχωριστά ή συγχρονικά.
- Ταυτοποίηση αυτόματα, υψηλής ακρίβειας, διαθέσιμη για RGB.
- Αποκλειστική τεχνολογία κατοχύρωσης ευρεσιτεχνίας: ομαδοποίηση για λήψη και ομαδοποίηση για τοποθέτηση.
| Σχήμα |
HT-F9 |
| Διάσταση |
| Διάρκεια |
2700 χιλιοστά |
| Διάμετρο |
2300 χιλιοστά |
| Υψόμετρο |
1550 χιλιοστά |
| Συνολικό βάρος |
1700 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο:1200*330mm Min:100*100mm |
| Δάχος PCB |
0.5-5mm |
| Συσσωρευτές PCB |
Ρυθμίσιμη πνευματική πίεση |
| Τρόπος τοποθέτησης |
Ομάδα για λήψη και ομάδα για τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηθική οθόνη αφής |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
5 PCS (ψηφιακή φωτογραφική μηχανή) |
| Προσαρμογή όρασης, διόρθωση MARK |
| Επαναλαμβάνετε την ακρίβεια τοποθέτησης |
±0,02 mm (αποδεκτή ακρίβεια) |
| Υψόμετρος τοποθέτησης |
5 χιλιοστά |
| Βέλτιστη ταχύτητα τοποθέτησης |
200000 έως 250000 CPH |
| Συστατικά |
LED 3014/ 3020/ 3528/ 5050 και πυκνωτές, αντίστασεις, ευθυγραμμιστές γέφυρας κλπ. |
| Χώρος συστατικών |
0.5mm |
| Αριθμός σταθμού τροφοδοσίας |
68 PCS |
| Αριθμός κεφαλιών |
68 PCS |
| Δύναμη |
380AC 50 HZ |
| Κατανάλωση ενέργειας |
6 kW |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Μεταφορά με μεταφορέα |
Μέγιστο μήκος:1200 mm |
| Ταχύτητα μετάδοσης |
> 500 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Προμήθεια αέρα |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου + κινητήρας παροχής |
| Τρόπος σίτισης |
Ηλεκτρικός τροφοδότης με διπλό κινητήρα |
Μεταφορά και παράδοση
Χερσαίες μεταφορές:είναι κατάλληλο για χώρες της εσωτερικής περιοχής και είναι προσιτό·
Αεροπορικές μεταφορές:για επείγον αγαθό, και είναι ο πιο ακριβός τρόπος μεταφοράς·
Ναυτιλία:Είναι κατάλληλο για βαρέα εμπορεύματα, και η ευκολία και το χαμηλότερο κόστος αποστολής που είναι εύκολο για τους πελάτες να δεχτούν την ώρα άφιξης των εμπορευμάτων.

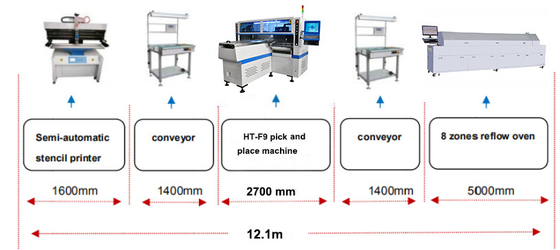

Λύση SMT
Η γραμμή παραγωγής SMT έχει δύο συστήματα:ημιαυτόματη και πλήρως αυτόματη γραμμή.Αν μόλις αρχίζετε να το κάνετε, σας προτείνω να κάνετε μια ημιαυτόματη γραμμή παραγωγής, η οποίαμπορεί να εξοικονομήσει αποτελεσματικά το κόστος σας.
Σχετική μηχανή
Wεμπορεί να παρέχει μια ολόκληρη γραμμή παραγωγής SMT, γραμμή παραγωγής LED φωτός:
1- Μηχανή διάλεξης.
2Μηχανή φόρτωσης
3Μεταγωγική μηχανή
4Μηχανή εκτύπωσης με στίγμα
5Μηχανή φούρνου επαναπροσφοράς
6Μηχανή εκφόρτωσης
7. Μικρατήρας ζυθοποιίας
8Μηχανή συναρμολόγησης λωρίδας φωτισμού με LED
