Ομαδική επιλογή και τοποθέτησηSMT δύο αντικείμενα σε μια μηχανή τοποθέτησης χρόνου
Περιγραφή
FΕιδικότητα 1 Υψηλή παραγωγικότητα
Κεφαλή προσαρμοστικής τοποθέτησης ETON Tech
Η θέση επιλογής του συστατικού μπορεί να ρυθμιστεί σύμφωνα με το πλάτος του πλακέτου PCB, ελάχιστο 6,5 mm. Εφαρμόζεται στον αντίσταση LED 3014/3020/2835/5050, στον πυκνωτή, στον ευθυγραμμιστή γέφυρας κλπ. ευρύ φάσμα συστατικών.
- Μοναδικό σχεδιασμό ανίχνευσης διαρροών συστατικών και λειτουργία επαναπλήρωσης μεμονωμένων συστατικών
Η κάμερα αναγνώρισης καταγράφει τη θέση διαρροής του PCB και συμπληρώνει το ελλείπτον στοιχείο αναλόγως.
Η μέθοδος της διπλής ανάληψης και της διπλής ανάληψης χρησιμοποιείται για την τοποθέτηση της κεφαλής.
FΕιδικότητα 2 ΕΛΓΙΚΗ παραγωγή
- Ρυθμίστε την πλατφόρμα μεταφοράς σύμφωνα με διάφορες ταινίες κυλίνδρων,περίοδος 250±10mm,το μέγιστο εύρος μήκους είναι
1 μέτρο ανά κύκλο.
- Η απόσταση του σταθμού τροφοδοσίας μπορεί να ρυθμιστεί ευέλικτα για να επιτευχθεί ομαδική συλλογή και τοποθέτηση ομάδας, έτσι ώστε να
Το εύρος του σταθμού τροφοδοσίας είναι διπλάσιο από το κεφάλι τοποθέτησης, μπορεί να παράγει τέσσερα είδη υλικών ταυτόχρονα.
- Έξυπνη ηλεκτρική τροφοδοσία, που υποστηρίζει μηχανές υψηλής ταχύτητας.
| Σχήμα |
Τ9-2S |
| Διάσταση |
| Διάρκεια |
3454 χιλιοστά |
| Διάμετρο |
3035 χιλιοστά |
| Υψόμετρο |
1777 χιλιοστά |
| Συνολικό βάρος |
3100 κιλά |
| PCB |
| μήκος PCB πλάτος |
250 (± 10 mm) *Οποιοδήποτε μήκος |
| Δάχος PCB |
00,1-0,5 mm |
| Συσσωρευτές PCB |
Απορρόφηση κενού, συμπίεση κυλίνδρου, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική επιλογή και ομαδική τοποθέτηση |
| Σύστημα όρασης |
| Αριθμός κάμερας |
10 σετ (ψηφιακή φωτογραφική μηχανή) |
| Προσανατολισμός της όρασης+Διορθώσεις σημάτων |
| Αύξηση της ακρίβειας |
±0,05 mm |
| Υψόμετρος τοποθέτησης |
≤ 5 mm |
| Ταχύτητα τοποθέτησης |
Διπλή πλευρά: 500000CPH, μονή πλευρά: 250000CPH ((Οπτικαμική ταχύτητα) |
| Συστατικά |

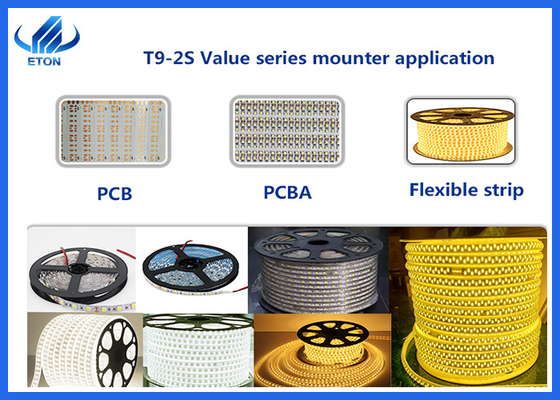

LED3014/3020/2835/5050 και αντίσταση, πυκνότητα, ευθυγραμμιστές γέφυρας κλπ. |
| Δύναμη |
380AC 50HZ |
| Κατανάλωση ενέργειας |
9.6 KW |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Μεταφορά μεταφοράς |
Μέγιστο μήκος: 1000 mm |
| Ταχύτητα μετάδοσης |
> 500 mm/sec |
| Κατεύθυνση μετάδοσης |
Μονό (αριστερά>δεξιά ή δεξιά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Προμήθεια αέρα |
0.4-0.6mpa (4-6kgf/cm2) 150N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Δοκιμαστική κάρτα ελέγχου κίνησης μονάδα 2 |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Τεχνολογίας υψηλής ποιότητας γραμμικός μαγνητικός κινητήρας + κινητήρας servo |
| Σύστημα τροφοδοσίας |
| Αριθμός σταθμού τροφοδοσίας |
Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
| Αριθμός κεφαλιών |
Διπλή πλευρά:136PCS ((μοναδική πλευρά:68PCS) |
| Τρόπος σίτισης |
Διανοητικός ηλεκτρικός τροφοδότης με διπλό κινητήρα |
Αγορά
Στην Ινδία: SURYA, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, CENTURY LED, AUTOPAL, SKYQUAD, NTL, KONARK, CEPL, FLARE, SLS είναι από τους μεγάλους πελάτες μας.
Στην Τουρκία: ACK, KENDAL, KING LED είναι ένας από τους μεγάλους πελάτες μας.
Στο Βιετνάμ: RangDong, TAMKIM είναι ένας από τους μεγάλους πελάτες μας.
Στην Αίγυπτο: Η UNISTAR είναι ένας από τους μεγάλους πελάτες μας.
Στην Τυνησία: Η SKY INDUSTRIES, η FAWANIS είναι ένας από τους μεγάλους πελάτες μας
Συσκευές
Το πακέτο μας είναι να ακολουθήσουμε το φούσκωμα:
Βήμα 1: Φόρμα συσκευασίας για την πρόληψη της σκόνης και του νερού.
Βήμα 2: Συσκευή σε ένα φύλλο από βαμβάκι αφρού, το οποίο προστατεύει το εξωτερικό της μηχανής.
Βήμα 3: Συσκευή χαρτιού κενού και σακούλα ανθεκτικής στη υγρασία, για να διατηρείται στεγνή κατά τη μεταφορά.
Βήμα 4: Εξοπλισμός με ανθεκτικά ξύλινα κιβώτια για να εξασφαλιστεί η ασφάλεια του μηχανήματος, στη συνέχεια μεταφορά με φορτηγά στο καθορισμένο λιμάνι.
Παροχή: θαλάσσια, αεροπορική, χερσαία.
